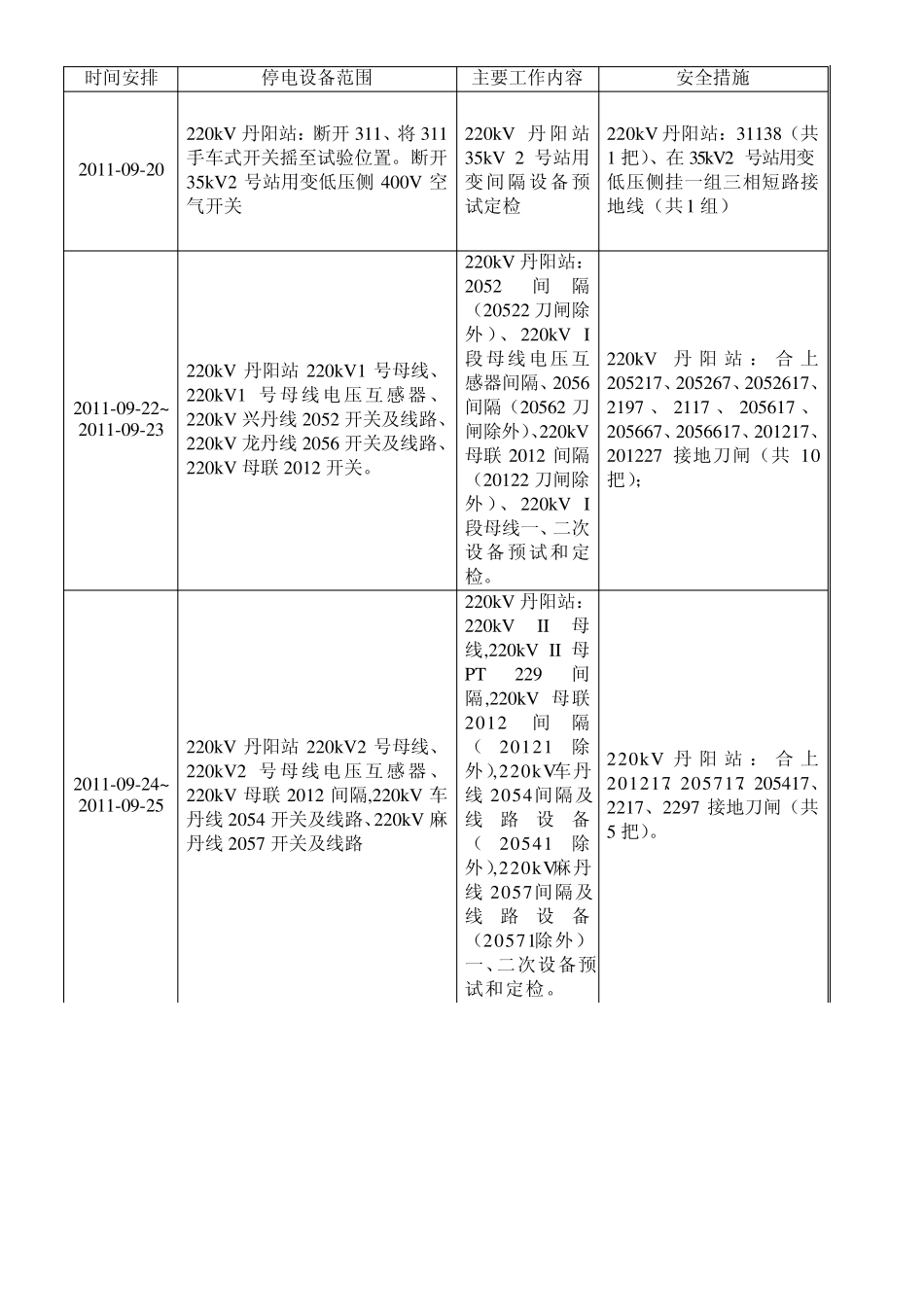

220kV 丹阳站220kV、110kV系统及 35kV2号所变一、二次电气设备预防性试验和定检方案 （安全措施 技术措施 组织措施 环境保护措施） 批准： 校核： 编写： 广西河池供电局变电管理所 2011 年 09 月 20 日 1 220kV 丹阳站220kV、110kV系统及 35kV2号所变一、二次电气设备预防性试验和定检方案 一、主要工作内容和试验项目 1、变压器： 35kV 所变1 台，主要预试项目：绝缘电阻、直流电组、介损、直流泄漏电流、绝缘油试验、油位检查、擦拭瓷瓶、除锈防腐等。 2、断路器：220kV 断路器5 台，110kV 断路器9 台，35kV 断路器1 台，要检查项目：绝缘电阻、回路电阻、工频交流耐压，低电压试验、SF6 微水测试 、擦拭瓷瓶、防腐除锈等。 3、刀闸：220kV 刀闸 16 台、110kV 刀闸28 台、主要检查项目：传动部位注润滑油、电动手动是否正常、合闸同期、刀闸口接触情况检查、擦拭瓷瓶、防腐除锈等。 4、互感器：220kV 电流互感器5 台、10kV 电压互感器2 台，110kV 电流互感器9 台、110kV 电压互感器2台、35kV 电流互感器1 台，主要检查项目：绝缘电阻、绝缘油试验、SF6 微水测试、介损、油位检查、擦拭瓷瓶、防腐除锈等。 5、各项变电停电设备缺陷处理消缺。 6、室外避雷器放电计数器安装位置下移。 二、主要检验设备 变电站内220kV、110kV 系统及35kV2 号所变的电气设备 三、停电安排（2011.09.20-2011.09.26） 时间安排 停电设备范围 主要工作内容 安全措施 2011-09-20 220kV 丹阳站：断开311、将 311手车式开关摇至试验位置。断开35kV2 号站用变低压侧 400V 空气开关 220kV 丹阳站35kV 2 号站用变间隔设备预试定检 220kV 丹阳站：31138（共1 把）、在 35kV2 号站用变低压侧挂一组三相短路接地线（共1 组） 2011-09-22~ 2011-09-23 220kV 丹阳站220kV1 号母线、220kV1 号母线电压互感器、220kV 兴丹线 2052 开关及线路、220kV 龙丹线 2056 开关及线路、220kV 母联 2012 开关。 220kV 丹阳站：2052间隔（20522 刀闸除外 ）、 220kV I段母线电压互感器间隔、2056间隔（20562 刀闸除外）、220kV母联 2012 间隔（20122 刀闸除外 ）、 220kV I段母线一、二次设备预试和定检。 220kV丹阳站：合 上205217、205267、2052617、2197 、 2117 、 205617 、205667、2056617、201217、201227 接地刀闸（共 10把）； 2011-09-24~ 2011-09-25 220kV...
