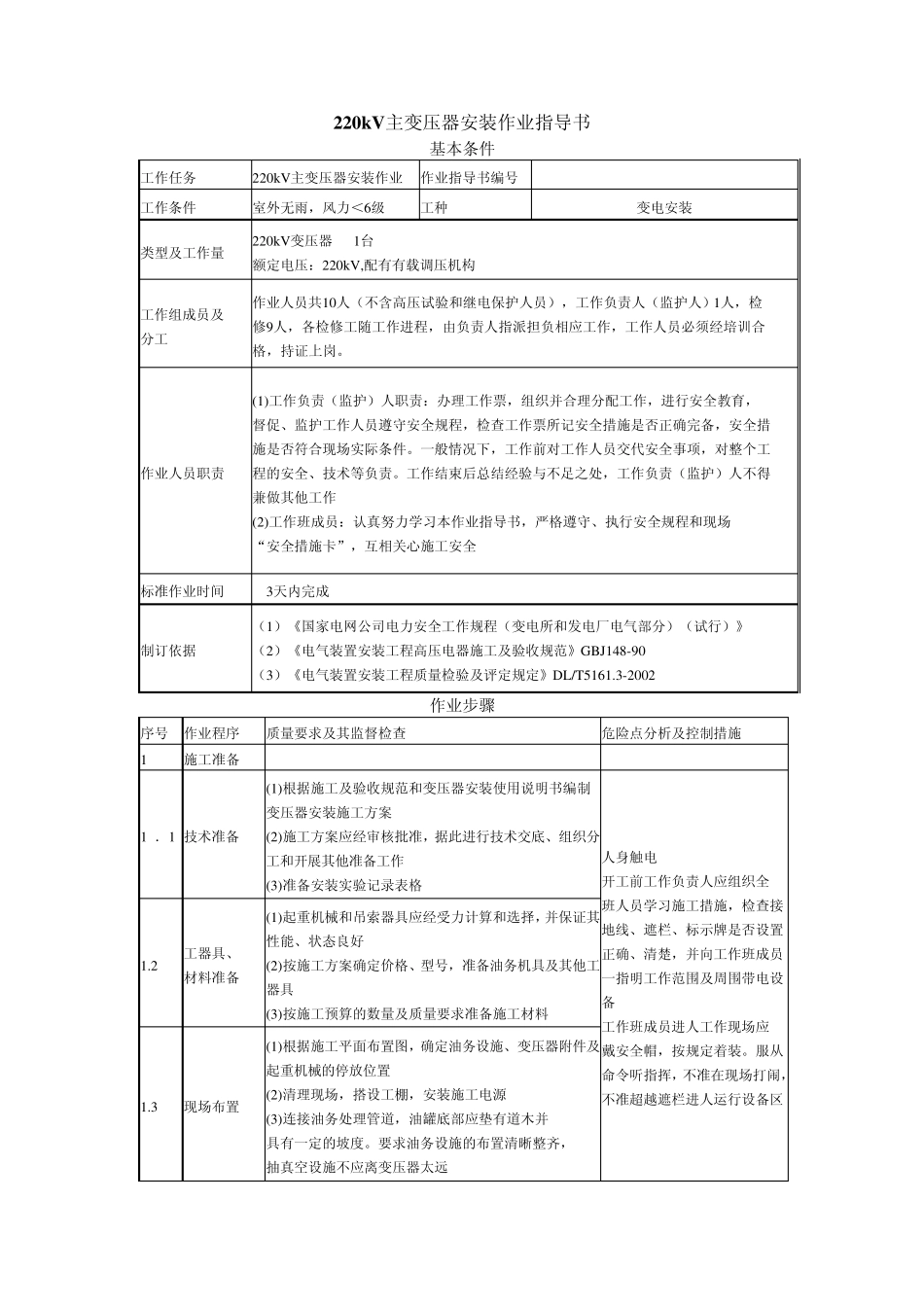

220kV主变压器安装作业指导书 基本条件 工作任务 220kV主变压器安装作业 作业指导书编号 2010-07 工作条件 室外无雨，风力＜6级 工种 变电安装 类型及工作量 220kV变压器 1台 额定电压：220kV,配有有载调压机构 工作组成员及 分工 作业人员共10人（不含高压试验和继电保护人员），工作负责人（监护人）1人，检 修9人，各检修工随工作进程，由负责人指派担负相应工作，工作人员必须经培训合 格，持证上岗。 作业人员职责 (1)工作负责（监护）人职责：办理工作票，组织并合理分配工作，进行安全教育， 督促、监护工作人员遵守安全规程，检查工作票所记安全措施是否正确完备，安全措 施是否符合现场实际条件。一般情况下，工作前对工作人员交代安全事项，对整个工 程的安全、技术等负责。工作结束后总结经验与不足之处，工作负责（监护）人不得 兼做其他工作 (2)工作班成员：认真努力学习本作业指导书，严格遵守、执行安全规程和现场 “安全措施卡”，互相关心施工安全 标准作业时间 3天内完成 制订依据 （1）《国家电网公司电力安全工作规程（变电所和发电厂电气部分）（试行）》 （2）《电气装置安装工程高压电器施工及验收规范》GBJ148-90 （3）《电气装置安装工程质量检验及评定规定》DL/T5161.3-2002 作业步骤 序号 作业程序 质量要求及其监督检查 危险点分析及控制措施 1 施工准备 1 ．1 技术准备 (1)根据施工及验收规范和变压器安装使用说明书编制变压器安装施工方案 (2)施工方案应经审核批准，据此进行技术交底、组织分工和开展其他准备工作 (3)准备安装实验记录表格 人身触电 开工前工作负责人应组织全 班人员学习施工措施，检查接 地线、遮栏、标示牌是否设置 正确、清楚，并向工作班成员 一指明工作范围及周围带电设备 工作班成员进人工作现场应 戴安全帽，按规定着装。服从 命令听指挥，不准在现场打闹， 不准超越遮栏进人运行设备区 1.2 工器具、 材料准备 (1)起重机械和吊索器具应经受力计算和选择，并保证其性能、状态良好 (2)按施工方案确定价格、型号，准备油务机具及其他工器具 (3)按施工预算的数量及质量要求准备施工材料 1.3 现场布置 (1)根据施工平面布置图，确定油务设施、变压器附件及起重机械的停放位置 (2)清理现场，搭设工棚，安装施工电源 (3)连接油务处理管道，油罐底部应垫有道木并 具有一定的坡度。要求油务设施的布置清晰整齐， 抽真空设施不应...
