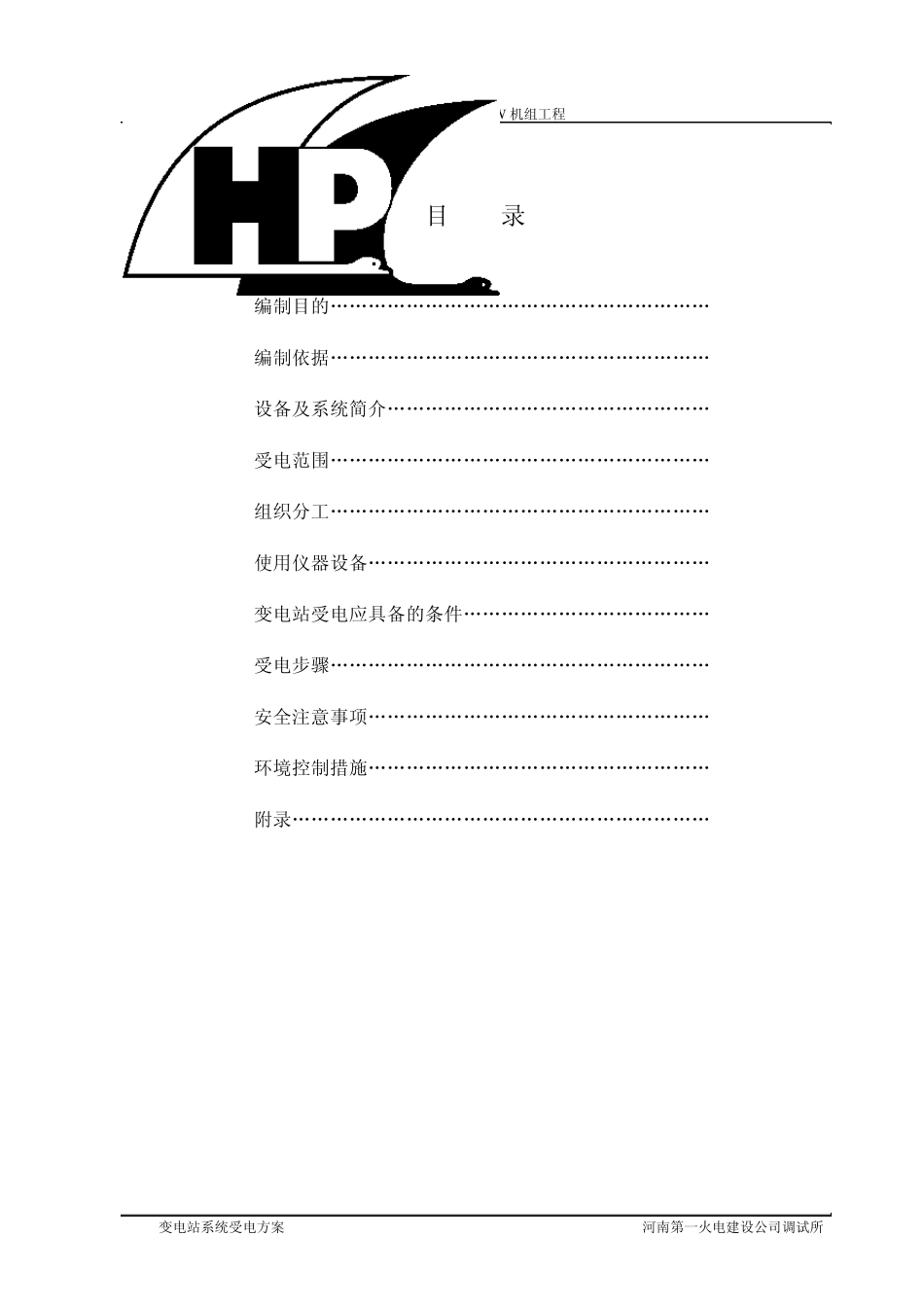

220kV变电站系统受电方案_第1页
1/7
220kV变电站系统受电方案_第2页
2/7
220kV变电站系统受电方案_第3页
3/7
孟庄热电2×300MW 机组工程 220KV变电站系统受电方案 1 河南第一火电建设公司调试所 目 录 1. 编制目的„„„„„„„„„„„„„„„„„„„„(02) 2. 编制依据„„„„„„„„„„„„„„„„„„„„(02) 3. 设备及系统简介„„„„„„„„„„„„„„„„„(02) 4. 受电范围„„„„„„„„„„„„„„„„„„„„(02) 5. 组织分工„„„„„„„„„„„„„„„„„„„„(03) 6. 使用仪器设备„„„„„„„„„„„„„„„„„„(03) 7. 变电站受电应具备的条件„„„„„„„„„„„„„(03) 8. 受电步骤„„„„„„„„„„„„„„„„„„„„(04) 9. 安全注意事项„„„„„„„„„„„„„„„„„„(05) 10. 环境控制措施„„„„„„„„„„„„„„„„„„(06) 11. 附录„„„„„„„„„„„„„„„„„„„„„„(06) 孟庄热电2×300MW 机组工程 220KV变电站系统受电方案 2 河南第一火电建设公司调试所 1 编制目的 为了加强孟庄热电厂2×300MW工程的调试工作管理,明确此次变电站受电工作的任务和各方职责,规范程序,使受电工作有组织、有计划、有秩序地进行,确保受电工作安全、可靠、顺利的完成,特制定本方案。 2 编制依据 2.1 《火电工程启动调试工作规定》建质[1996]40号 2.2 《火力发电厂基本建设工程启动及竣工验收规程(1996)》 2.3 《火电机组达标投产考核标准(2001年版)》 2.4 《 电气装置安装工程电力变压器、互感器施工及验收规范(1996年版)》 2.5 《电力安装工程电气设备交接试验标准》(GB50150-2006) 2.6 《电气装置安装工程母线装置施工及验收规范(1996)》 2.7 制造厂技术规范 2.8 《电力建设安全健康与环境管理工作规定(2002年版)》 2.9 《电气装置安装工程高压电器施工及验收规范(1996年版)》 2.10《继电保护和电网安全自动装置检验条例》 3 设备及系统简介 3.1 系统简介 孟庄热电厂2×300MW工程的220kV变电站为室外双母线接线,设母联断路器,此期工程设计 220kV进出线共 5回,两回出线同塔架设至朱桥变电站,三回进线分别为#1主变、#2主变、启备Ⅰ。 保护配置情况为:母线保护为南瑞继保公司生产的PRC15AB-415A型微机母线保护和深圳南瑞公司生产的BP-2B型双套母线保护,线路保护为深圳南瑞继保公司生产的PRC31BM-02型微机保护和许继生产的GXH803-102型双套保护。 3.2 系统特点 从保护到控制、信号及...
