220kV电缆敷设施工方案

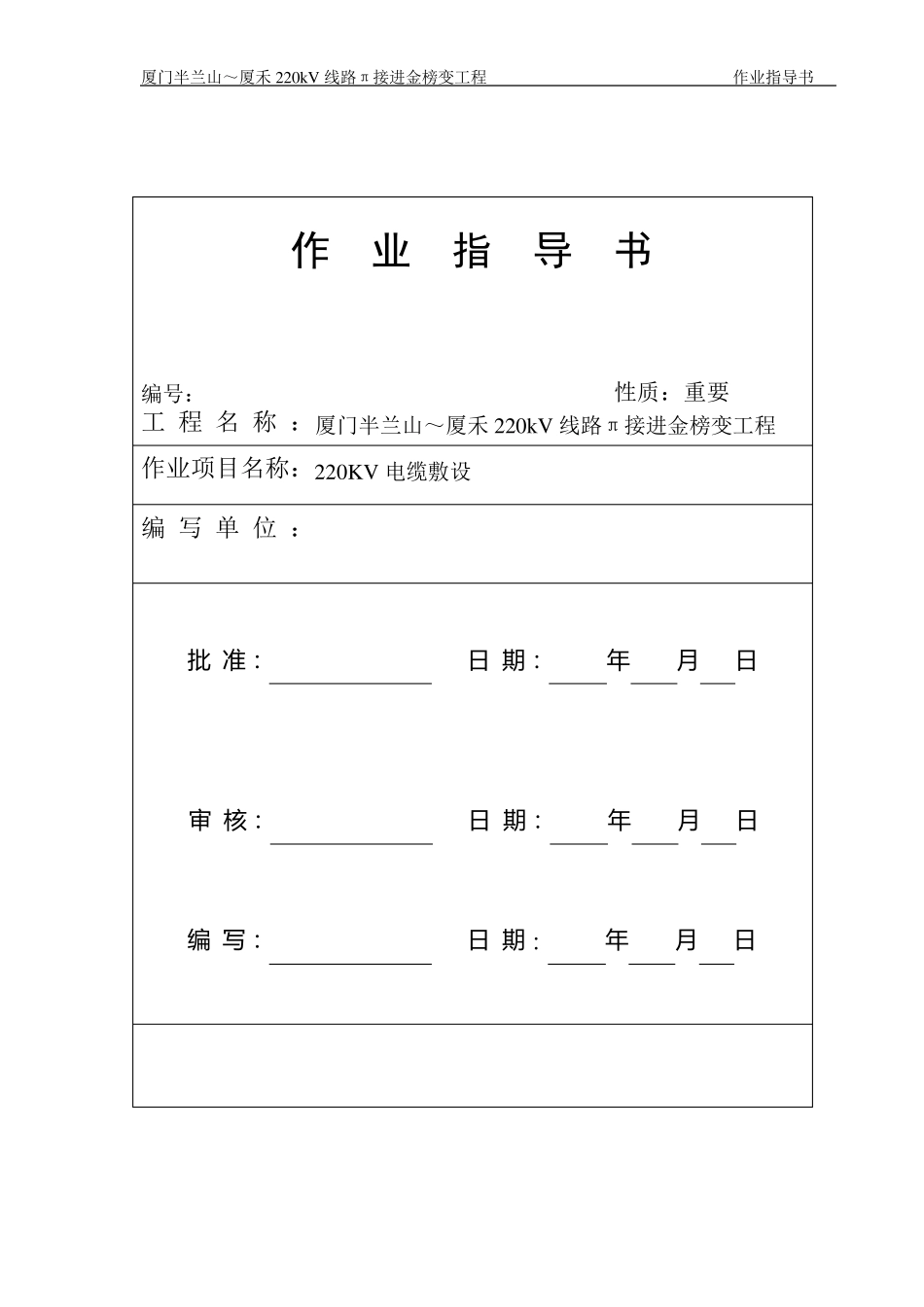

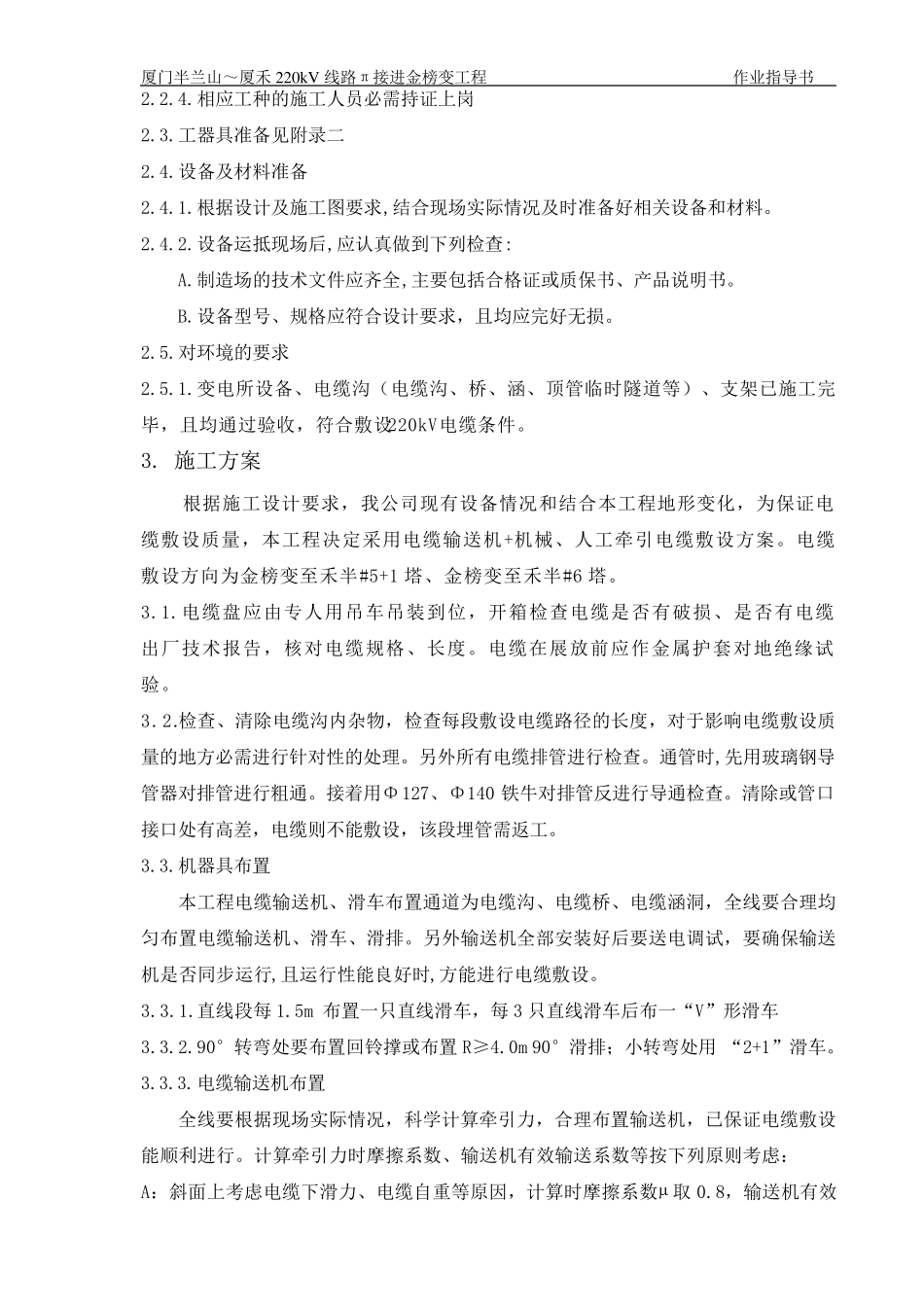

厦门半兰山～厦禾220kV 线路π接进金榜变工程 作业指导书 作 业 指 导 书 编号： 性质：重要 工 程 名 称 ：厦门半兰山～厦禾220kV 线路π接进金榜变工程 作业项目名称：220KV 电缆敷设 编 写 单 位 ： 批 准 ： 日 期 ： 年 月 日 审 核 ： 日 期 ： 年 月 日 编 写 ： 日 期 ： 年 月 日 厦门半兰山～厦禾220kV 线路π接进金榜变工程 作业指导书 1.工程(设备)概况及特点 本工程为禾半线开断进金榜变工程，线路分别起自已建半兰山－厦禾220kV线路#5＋1、#6 塔，终于220kV 金榜变。全线双回路电缆0.85 公里，电缆为YJLW03 1×2000mm2，电缆敷设方式为电缆沟（电缆沟、桥、涵、顶管临时隧道等）＋电缆排管。 1.1.电缆技术参数 ①电缆截面 220kV 1×2000 mm2 ②电缆外径 157mm ③施工时最小允许弯曲半径 4.0m ④电缆整理时允许弯曲半径 3.0m ⑤允许最大牵引力 （线芯） 70N/mm2 ⑥允许最大侧压力 3 kN/m ⑦ 单位重量 32.5kg/m 1.2.工程特点： 电缆敷设方式为电缆沟（电缆沟、桥、涵、顶管临时隧道等）＋电缆排管 1.3编制依据： 本施工方案编制依据：设计图纸、《电气装置安装工程电缆线路及验收规》、《电力工程电缆设计规范》 2. 施工前准备工作及必须具备条件 2.1.施工人员安排: 施工负责人 1 人 技 术 员 2 人 电缆技工 15 人 电 工 3 人(持证) 焊 工 2 人(持证) 辅 助 工 50 人 2.2.施工人员必需具备的条件 2.2.1.参加施工人员都应受过三级安全教育,并通过安全规程考试 2.2.2.熟悉施工图纸及施工现场环 境 2.2.3.对 电缆知 识 相 当 了 解 ,具有 敷施工高 压电缆的施工经 验. 厦 门 半 兰 山 ～ 厦 禾 220kV 线 路 π 接 进 金 榜 变 工 程 作 业 指 导 书 2.2.4.相 应 工 种 的 施 工 人 员 必 需 持 证 上 岗 2.3.工 器 具 准 备 见 附 录 二 2.4.设 备 及 材 料 准 备 2.4.1.根 据 设 计 及 施 工 图 要 求 ,结 合 现 场 实 际 情 况 及 时 准 备 好 相 关 设 备 和 材 料 。 2.4.2.设 备 运 抵 现 场 后 ,应 认 真 做 到 下 列 检 查 : A.制 造 场 的 技 术 文 件 应 齐 全 ,主 要 包 括 合 格 证 或 质 保 书 、 产 品 说 明 书 。 B.设 备 型 号 、 规 格 ...
