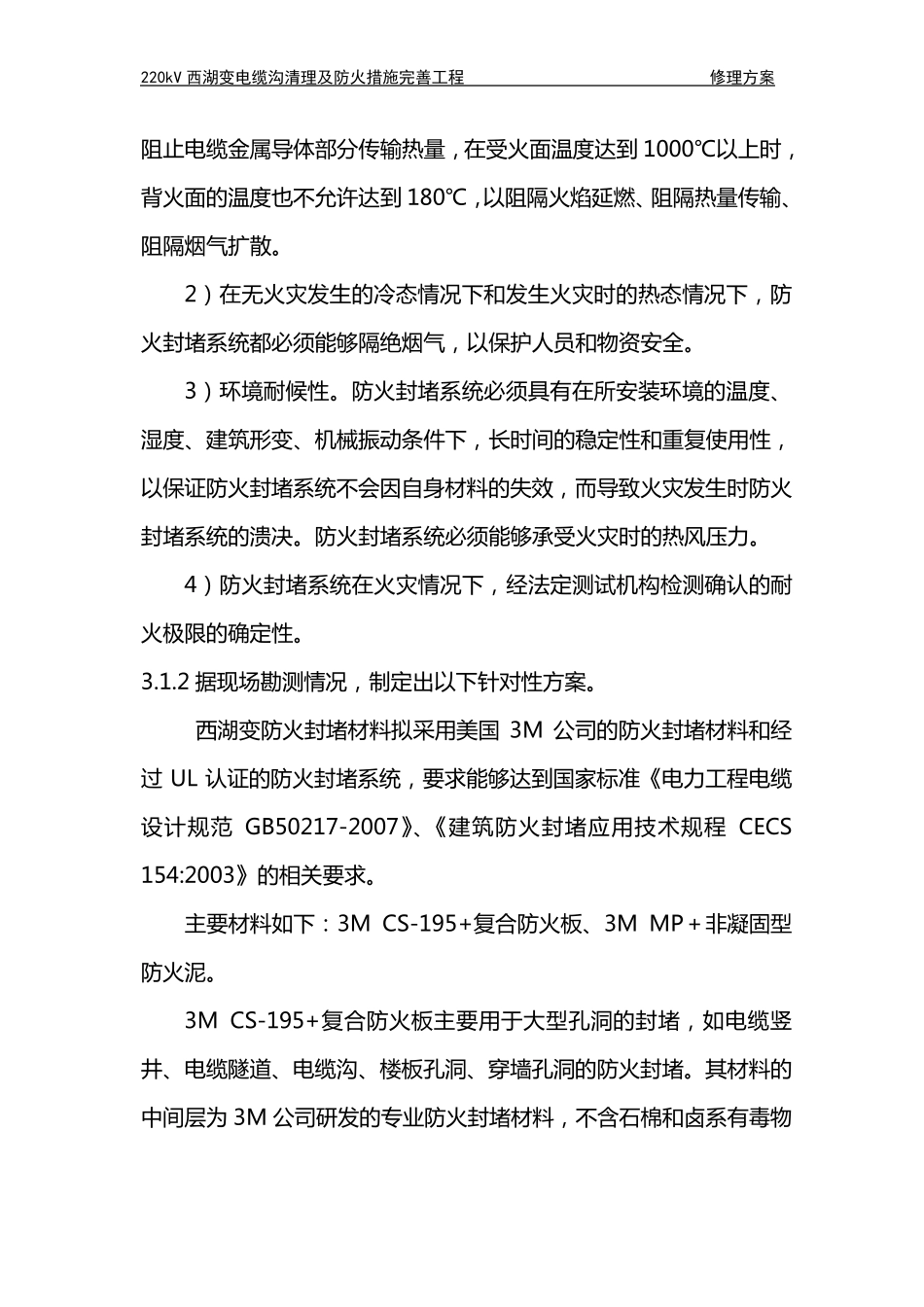

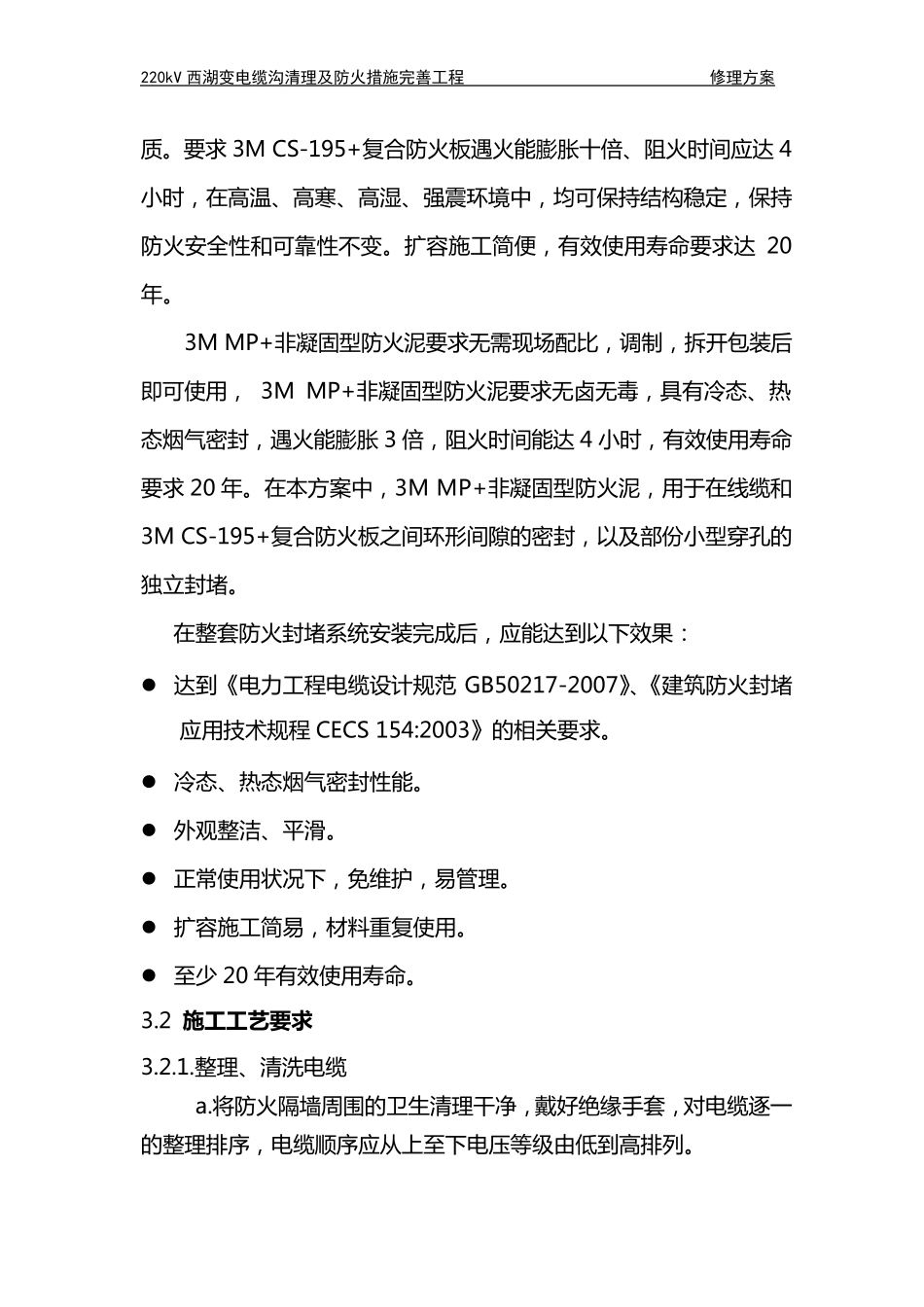

220kV 西湖变电缆防火措施完善工程 修理方案 -1 - 220kV 西湖变电缆沟清理及防火措施完善工程修理方案 1 工 程 概 况 220kV 西 湖 变 建 成 于 90 年 代 ,由 于 历 经 多 次 改 造 ， 电 缆 防 火 封 堵措 施 已 不 完 善 ， 给 生 产 运 行 带 来 极 大 的 安 全 隐 患 。 本 工 程 拟 定 对220kV 西 湖 变 站 的 电 缆 沟 、电 缆 竖井、保护屏、开关柜、端子箱的 孔洞进行 防 火 封 堵 。 工 程 预计工 期：30-40 天。 2 工 程 执行标准 《火 力发电 厂与变 电 所设计防 火 规范》 GB50229-2006 《电 力工 程 电 缆 设计规范》GB50217-2007 《城市电 力电 缆 线路设计技术规定 》DL/T 5221-2006 《建 筑防 火 封 堵 应用技术规程 CECS 154:2003》。 3 技术要求及工 程 量 3.1 技术要求 3.1.1 电 缆 沟 防 火 封 堵 3.1.1.1 保护屏、开关柜、端子箱孔洞封 堵 采用无机耐火 材料， 配合使用有机防 火 胶泥、防 火 隔板、电 缆 防 火 涂料。 在不 改 变 防 火 性能的前提下， 防 火 隔墙应留有足够的 备用二次 电 缆 通道， 以满足后续二次电 缆 敷设所用。 3.1.1.2 完 善 的 防 火 封 堵 系统， 必须同时满足以下四个基本 要求： 1）遇火 时， 防 火 封 堵 材料必须膨胀， 以密封 电 缆 外面包敷层燃烧时产 生 的 空洞和间隙， 同时防 火 封 堵 材料必须形成 热绝缘层， 能够220kV 西湖变电缆沟清理及防火措施完善工程 修理方案 阻 止 电 缆 金 属 导 体 部 分 传 输 热 量 ， 在 受 火 面 温 度 达 到 1000℃以上时，背火 面 的温 度 也不允许达 到 180℃， 以阻 隔火 焰延燃、阻 隔热 量 传 输 、阻 隔烟气扩散。 2）在 无火 灾发生的冷态情况下和发生火 灾时的热 态情况下， 防火 封堵系统都必须能够隔绝烟气， 以保护人员和物资安全。 3）环境耐候性。防火 封堵系统必须具有在 所安装环境的温 度 、湿度 、建筑形变、机械振动条件下， 长时间的稳定性和重复使用性，以保证防火 封堵系统不会因自身材料的失效， 而导 致火 灾发生时防火封堵系统的溃决。防火 封堵系统必须能够承受 火 灾时的热 风压力。 4）防火 封堵系统在 火 灾情况下， 经法定测试机构检测确认...
