第 1 页 共1 0 页 编号：Q/××× ××变电站220kV××线××电容式电压互感器预防试验作业指导书 (范本) 编写： 年 月 日 审核： 年 月 日 批准： 年 月 日 试验负责人： 试验日期 年 月 日 时至 年 月 日 时 ××供 电 公 司××× 第 2 页 共 1 0 页 1 适用范围 本作业指导书适用于××变电站220kV××线××电容式电压互感器现场交接试验

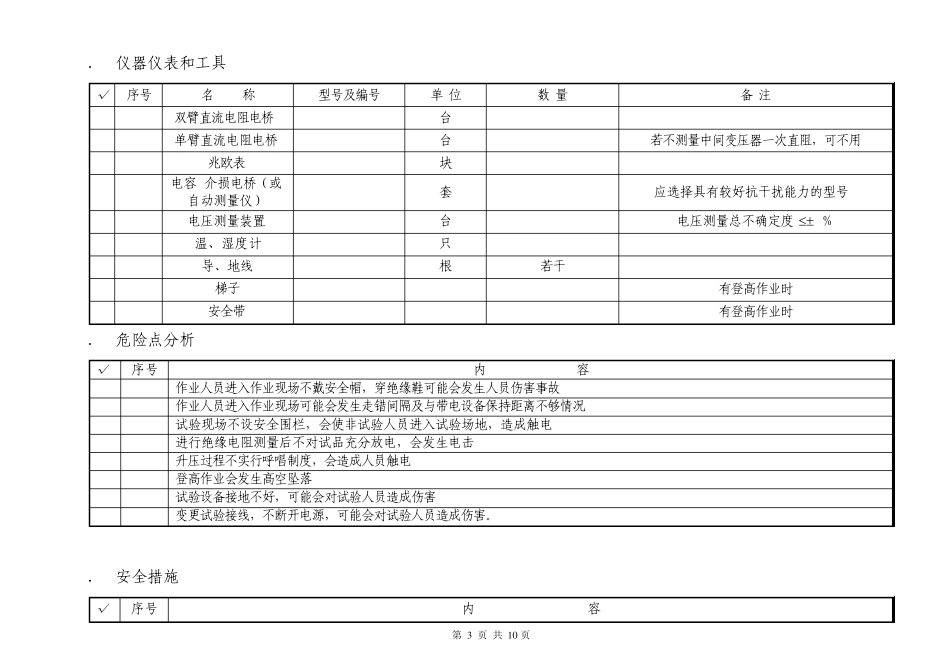

2 引用文件 GB 4703--2001 电容式电压互感器 JB/T 8169--1999 耦合电容器及电容分压器 GB 50150 --1992 电气装置安装工程 电气设备交接试验标准 DL/T 727--2000 互感器运行检修导则 3 试验前准备工作安排 3．1准备工作安排 √ 序号 内 容 标 准 责任人 备 注 1 根据试验性质，确定试验项目，组织作业人员学习作业指导书，使全体作业人员熟悉作业内容、作业标准、安全注意事项 不缺项、漏项 2 了解被试设备出厂和历史试验数据，分析设备状况 明确设备状况 3 根据现场工作时间和工作内容填写工作票 工作票填写正确 4 准备试验用仪器仪表，所用仪器仪表良好，有校验要求的仪表应在校验周期内 仪器良好 3．2人员要求 √ 序号 内 容 责任人 备 注 1 现场作业人员应身体健康、精神状态良好 2 具备必要的电气知识和高压试验技能，能正确操作试验设备，了解被试设备有关技术标准要求，能正确分析试验结果 3 熟悉现场安全作业要求，并经《安规》考试合格 第 3 页 共 1 0 页 3．3仪器仪表和工具 √ 序号 名 称 型号及编号 单 位 数 量 备 注 1 双臂直流电阻电桥 台 1 2 单臂直流电阻电桥 台 1 若不测量中间变压器一次直阻，可不用 3 兆欧表 块 1 2500V 4 电容/介损电桥（或自动测量仪） 套 1 应选择具有较好抗干扰能力的型号 5
