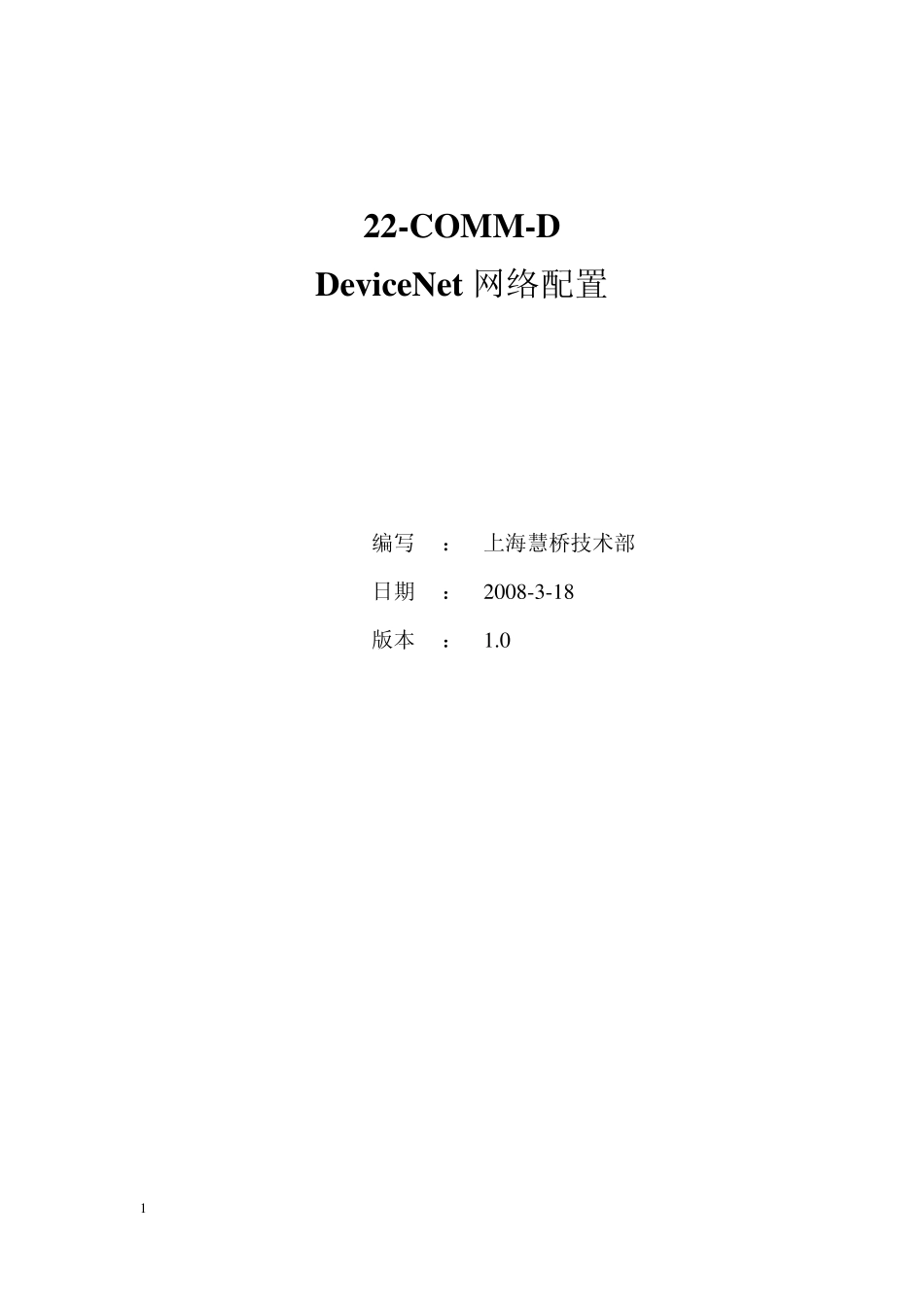

22COMMDDeviceNet网络配置Ver1.0

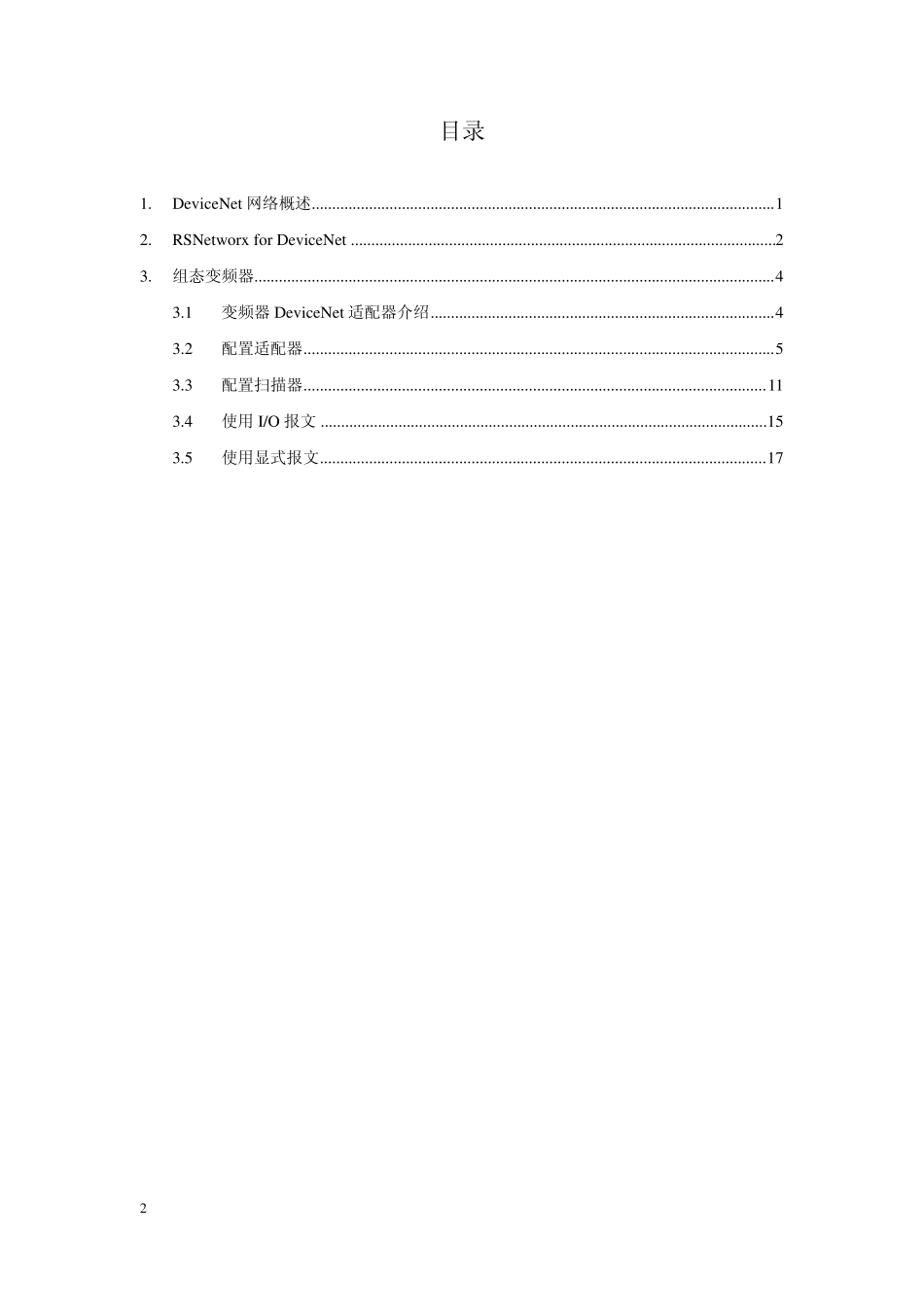

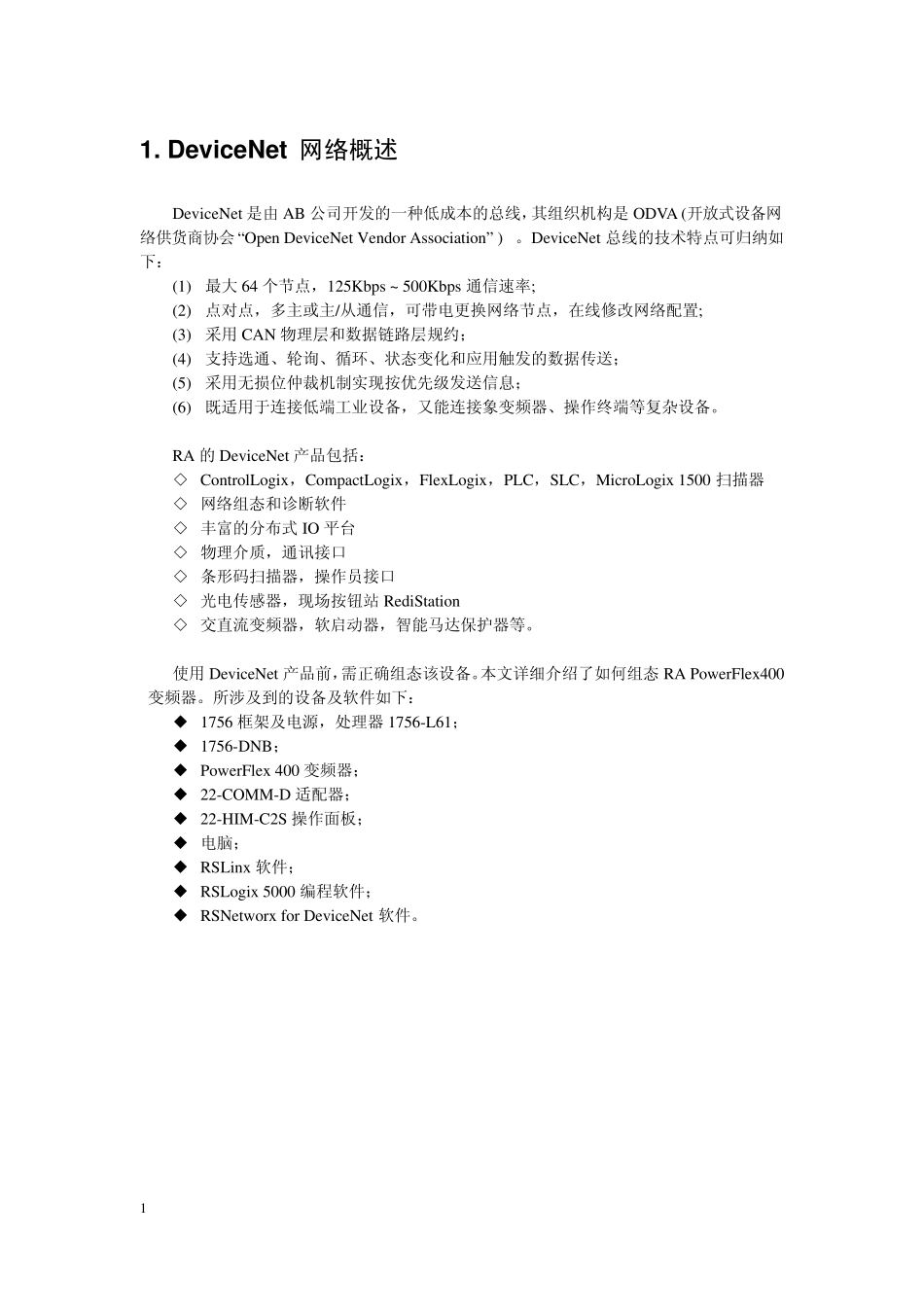

1 22-COMM-D Dev iceNet 网络配置 编写 ：上海慧桥技术部 日期 ：2 0 0 8 -3 -1 8 版本 ：1 .0 2 目录 1. DeviceNet 网络概述................................................................................................................. 1 2. RSNetworx for DeviceNet ........................................................................................................ 2 3. 组态变频器............................................................................................................................... 4 3.1 变频器DeviceNet 适配器介绍.................................................................................... 4 3.2 配置适配器................................................................................................................... 5 3.3 配置扫描器................................................................................................................. 11 3.4 使用 I/O 报文 ............................................................................................................. 15 3.5 使用显式报文............................................................................................................. 17 1 1. Dev iceNet 网络概述 DeviceNet 是 由 AB 公 司 开 发 的 一 种 低 成 本 的 总 线 ，其 组 织 机 构 是 ODVA (开 放 式 设 备 网络 供 货 商 协 会 “Open DeviceNet Vendor Association” ) 。 DeviceNet 总 线 的 技 术 特 点 可 归 纳 如下 ： (1) 最 大 64 个 节 点 ， 125Kbps ~ 500Kbps 通 信 速 率 ; (2) 点 对 点 ， 多 主 或 主 /从 通 信 ， 可 带 电 更 换 网 络 节 点 ， 在 线 修 改 网 络 配 置 ; (3) 采 用 CAN 物 理 层 和 数 据 链 路 层 规 约 ； (4) 支 持 选 通 、 轮 询 、 循 环 、 状 态 变 化 和 应 用 触 发 的 数 据 传 送 ； (5) 采 用 无 损 位 仲 裁 机 制 实 现 按 优 先 级 发 送 信 息 ； (6) 既 适 用 于 连 接 低 端 工...
