2402B电导率说明书2013

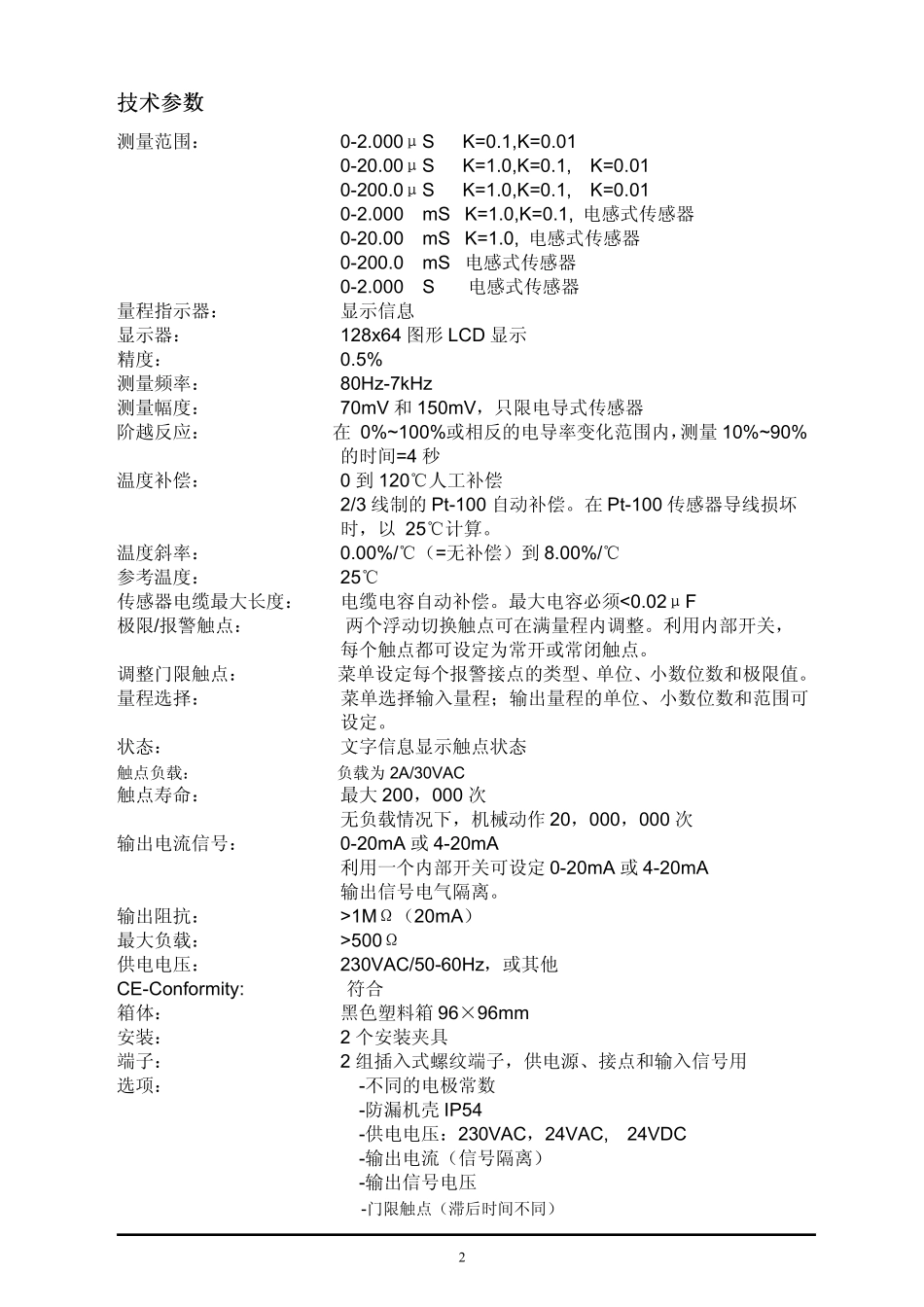

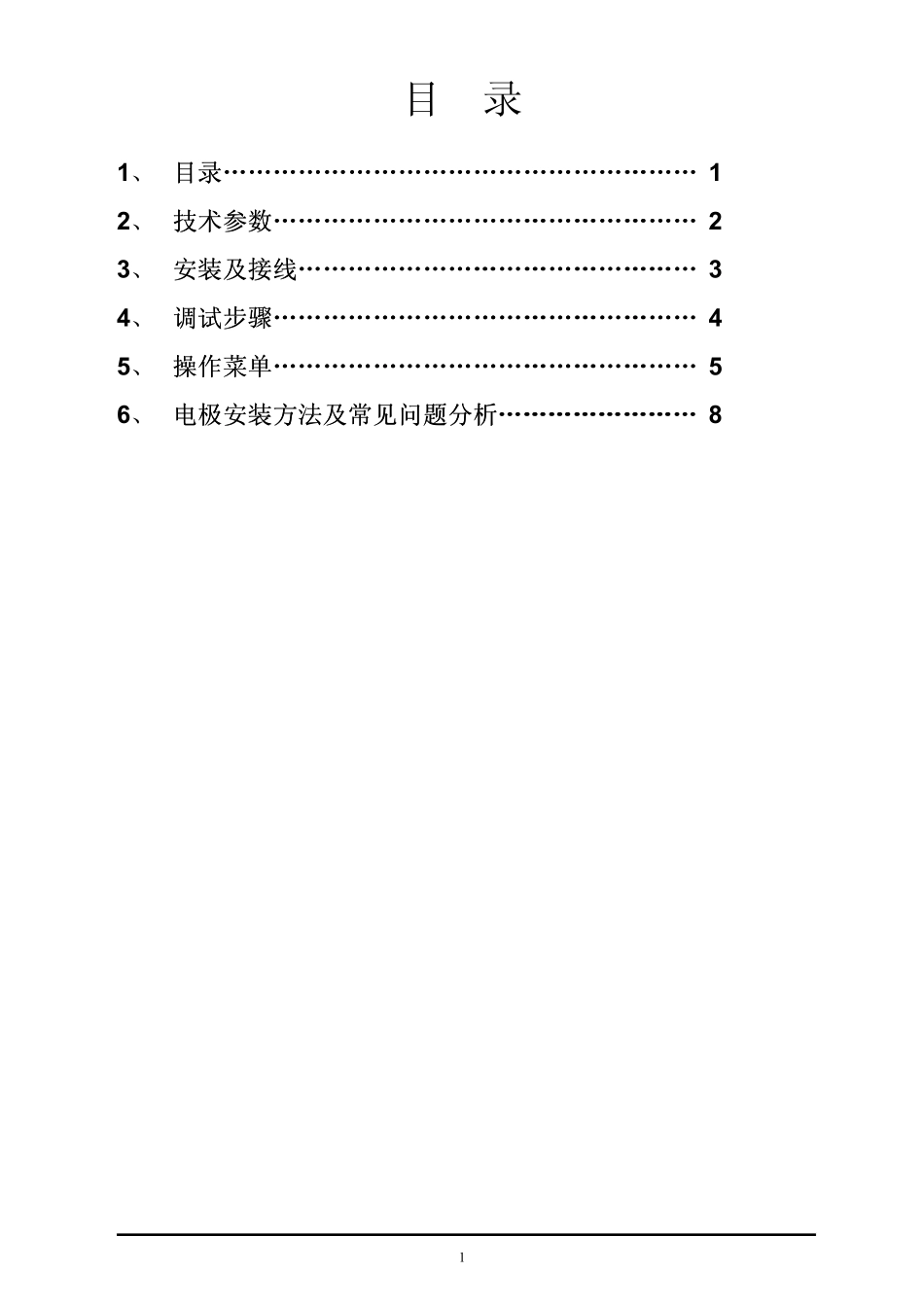

电导率计操作手册 型号：2402B [仪表安装仪表安装、、上电前先仔细阅读该说明书] 深圳柯普乐自动化技术有限公司提供 二○○七年七月 1 目 录 1、 目录目录…………………………………………………………………………………………………… 1 2、 技术参数技术参数………………………………………………………………………………………… 2 3、 安装及接线安装及接线…………………………………………………………………………………… 3 4、 调试步骤调试步骤………………………………………………………………………………………… 4 5、 操作菜单操作菜单………………………………………………………………………………………… 5 6、 电极安装方法及常见问题分析电极安装方法及常见问题分析………………………………………… 8 2 技术参技术参数数 测量范围： 0-2.000μS K=0.1,K=0.01 0-20.00μS K=1.0,K=0.1, K=0.01 0-200.0μS K=1.0,K=0.1, K=0.01 0-2.000 mS K=1.0,K=0.1, 电感式传感器 0-20.00 mS K=1.0, 电感式传感器 0-200.0 mS 电感式传感器 0-2.000 S 电感式传感器 量程指示器： 显示信息 显示器： 128x64 图形 LCD 显示 精度： 0.5% 测量频率： 80Hz-7kHz 测量幅度： 70mV 和 150mV，只限电导式传感器 阶越反应： 在 0%~100%或相反的电导率变化范围内，测量 10%~90% 的时间=4 秒 温度补偿： 0 到 120℃人工补偿 2/3 线制的 Pt-100 自动补偿。在 Pt-100 传感器导线损坏 时，以 25℃计算。 温度斜率： 0.00%/℃（=无补偿）到 8.00%/℃ 参考温度： 25℃ 传感器电缆最大长度： 电缆电容自动补偿。最大电容必须<0.02μF 极限/报警触点： 两个浮动切换触点可在满量程内调整。利用内部开关， 每个触点都可设定为常开或常闭触点。 调整门限触点： 菜单设定每个报警接点的类型、单位、小数位数和极限值。 量程选择： 菜单选择输入量程；输出量程的单位、小数位数和范围可设定。 状态： 文字信息显示触点状态 触点负载： 负载为 2A/30VAC 触点寿命： 最大 200，000 次 无负载情况下，机械动作20，000，000 次 输出电流信号： 0-20mA 或 4-20mA 利用一个内部开关可设定 0-20mA 或 4-20mA 输出信号电气隔离。 输出阻抗： >1MΩ（20mA） 最大负载： >500Ω 供电电压： 230VAC/50-60Hz，或其他 CE-Conformity: 符合...
