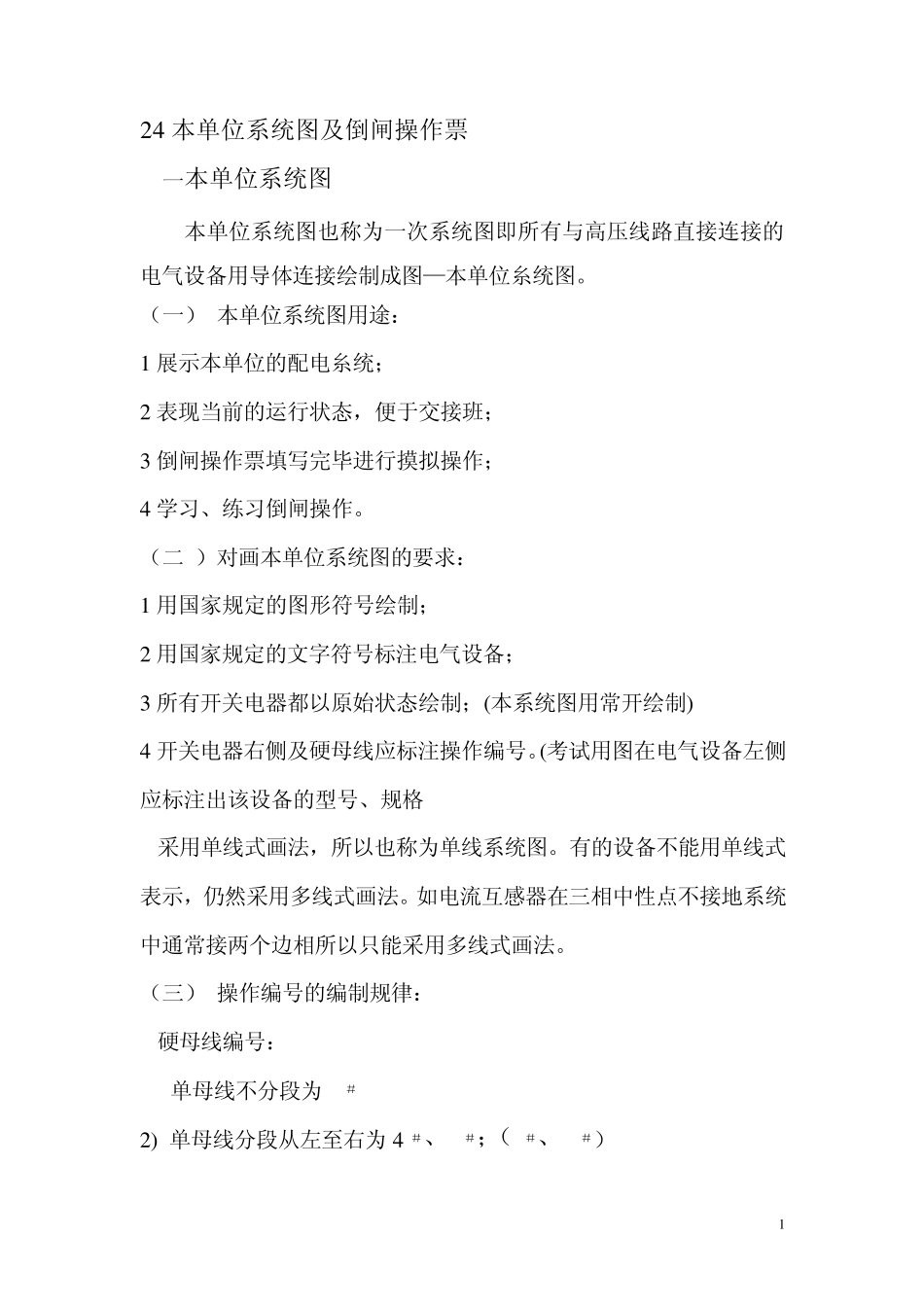

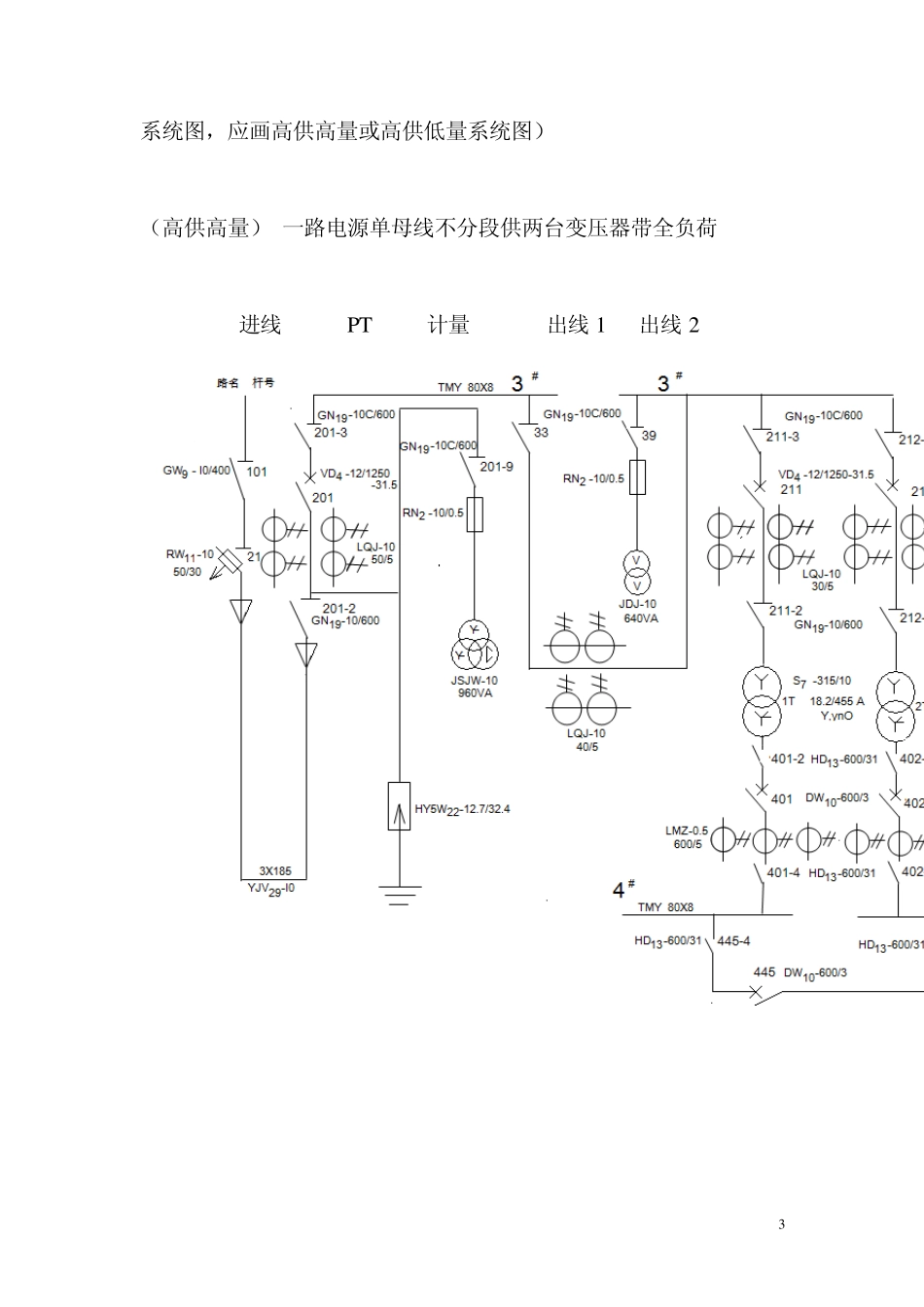

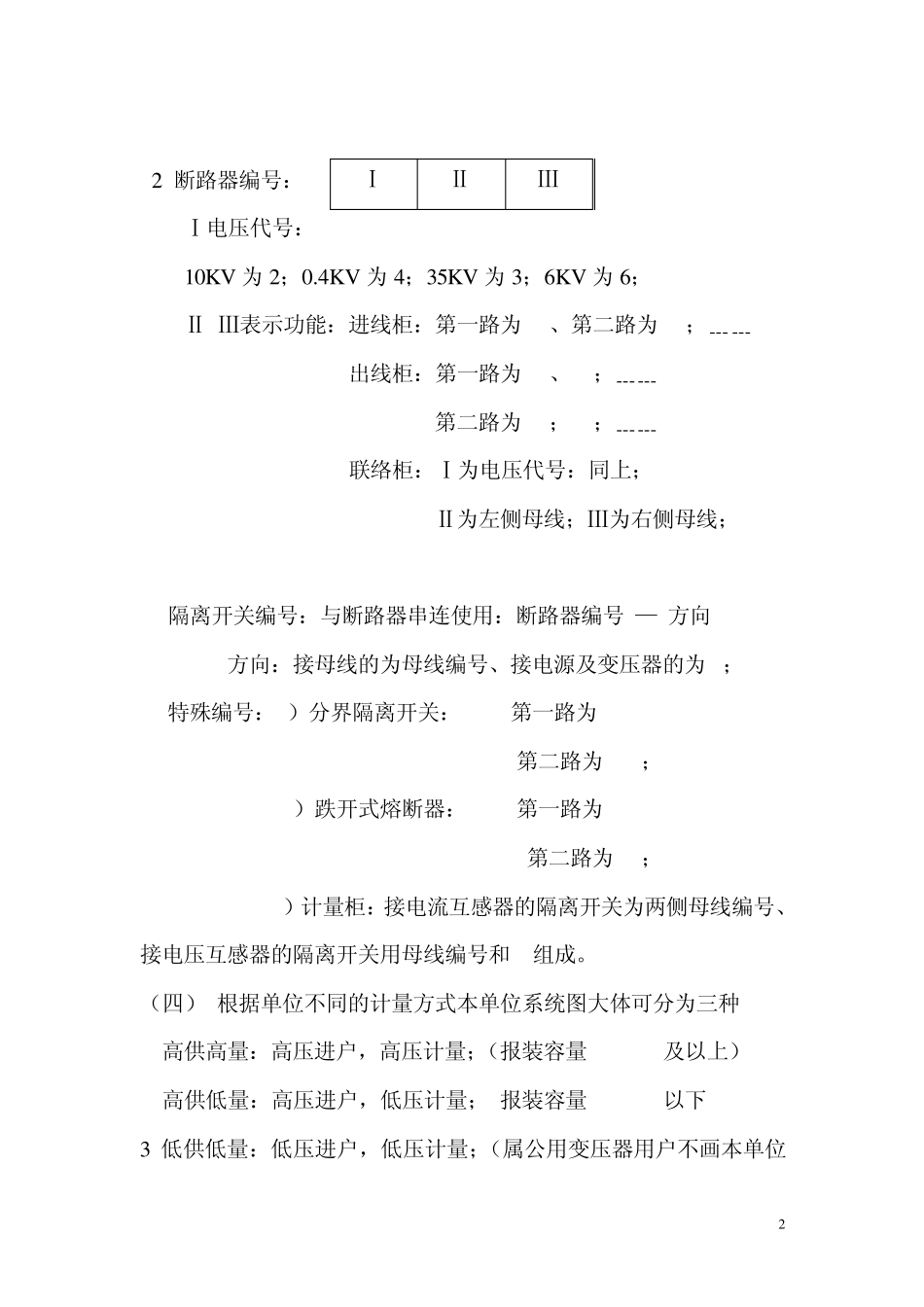

1 2 4 本单位系统图及倒闸操作票 一本单位系统图 本单位系统图也称为一次系统图即所有与高压线路直接连接的电气设备用导体连接绘制成图—本单位糸统图。 （一） 本单位系统图用途： 1 展示本单位的配电糸统； 2 表现当前的运行状态，便于交接班； 3 倒闸操作票填写完毕进行摸拟操作； 4 学习、练习倒闸操作。 （二 ）对画本单位系统图的要求： 1 用国家规定的图形符号绘制； 2 用国家规定的文字符号标注电气设备； 3 所有开关电器都以原始状态绘制；(本系统图用常开绘制) 4 开关电器右侧及硬母线应标注操作编号。(考试用图在电气设备左侧应标注出该设备的型号、规格) 5采用单线式画法，所以也称为单线系统图。有的设备不能用单线式表示，仍然采用多线式画法。如电流互感器在三相中性点不接地系统中通常接两个边相所以只能采用多线式画法。 （三） 操作编号的编制规律： 1硬母线编号： 1) 单母线不分段为3 ＃ 2) 单母线分段从左至右为4 ＃、5 ＃；（6＃、7 ＃） 2 2 断路器编号： Ⅰ电压代号： 10K V 为2；0.4K V 为4；35K V 为3；6K V 为6； Ⅱ Ⅲ表示功能：进线柜：第一路为01、第二路为02；﹍﹍ 出线柜：第一路为11、12；﹍﹍ 第二路为21；22；﹍﹍ 联络柜：Ⅰ为电压代号：同上； Ⅱ为左侧母线；Ⅲ为右侧母线； 3隔离开关编号：与断路器串连使用：断路器编号 — 方向 方向：接母线的为母线编号、接电源及变压器的为2； 4特殊编号：1）分界隔离开关：10KV第一路为101 10KV第二路为102； 2）跌开式熔断器：10KV第一路为21 10KV第二路为22； 3）计量柜：接电流互感器的隔离开关为两侧母线编号、 接电压互感器的隔离开关用母线编号和 9组成。 （四） 根据单位不同的计量方式本单位系统图大体可分为三种 1 高供高量：高压进户，高压计量；（报装容量 630KVA及以上） 2 高供低量：高压进户，低压计量；(报装容量 630KVA以下) 3 低供低量：低压进户，低压计量；（属公用变压器用户不画本单位 Ⅰ Ⅱ Ⅲ 3 系统图，应画高供高量或高供低量系统图） （高供高量） 一路电源单母线不分段供两台变压器带全负荷 进线 PT 计量 出线 1 出线 2 4 高供低量系统图 路名 ？杆号 GN19-10／400 HD13 HR5 分段 5 二 倒闸操作票 倒闸操作票是完成上级命令的步骤。所谓倒闸操作， 就是将电气设备由一种状态转换成另一种状态。 (一) 电气设备状态 1 运行状态...
