24米以下脚手架通用计算书

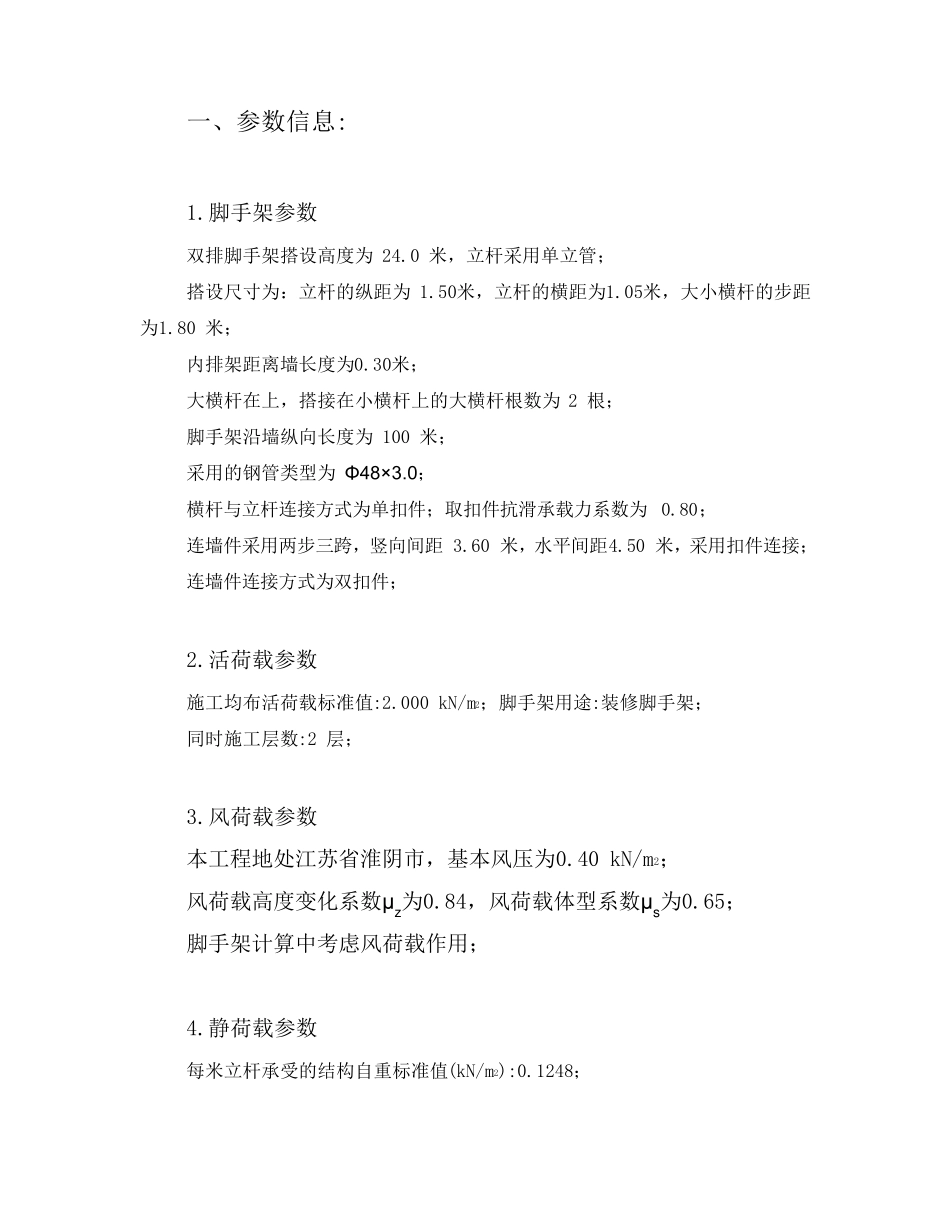

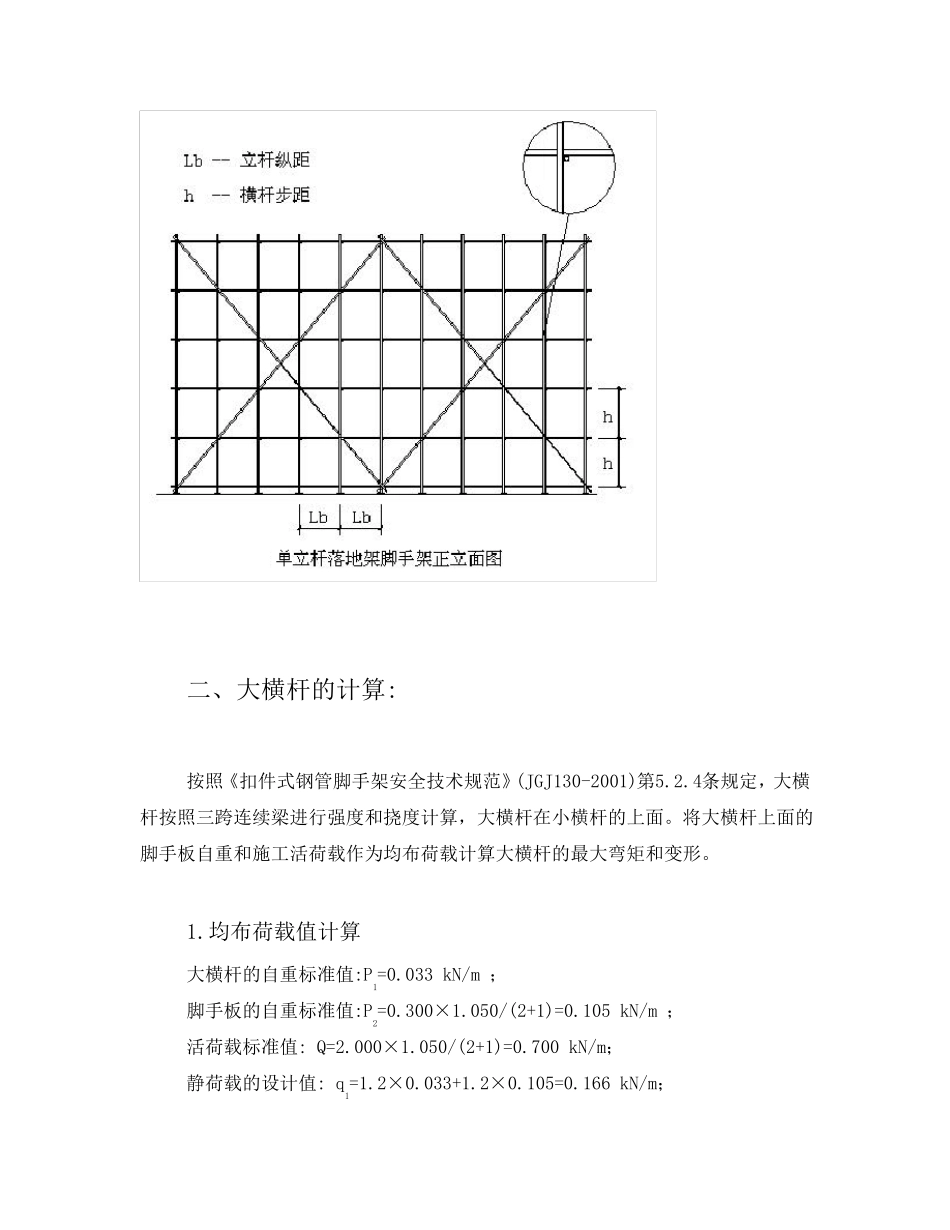

一、参数信息: 1.脚手架参数 双排脚手架搭设高度为 24.0 米，立杆采用单立管； 搭设尺寸为：立杆的纵距为 1.50米，立杆的横距为1.05米，大小横杆的步距为1.80 米； 内排架距离墙长度为0.30米； 大横杆在上，搭接在小横杆上的大横杆根数为 2 根； 脚手架沿墙纵向长度为 100 米； 采用的钢管类型为 Φ48×3.0； 横杆与立杆连接方式为单扣件；取扣件抗滑承载力系数为 0.80； 连墙件采用两步三跨，竖向间距 3.60 米，水平间距4.50 米，采用扣件连接； 连墙件连接方式为双扣件； 2.活荷载参数 施工均布活荷载标准值:2.000 kN/m2；脚手架用途:装修脚手架； 同时施工层数:2 层； 3.风荷载参数 本工程地处江苏省淮阴市，基本风压为0.40 kN/m2； 风荷载高度变化系数μz为0.84，风荷载体型系数μs为0.65； 脚手架计算中考虑风荷载作用； 4.静荷载参数 每米立杆承受的结构自重标准值(kN/m2):0.1248； 脚手板自重标准值(kN/m2):0.300；栏杆挡脚板自重标准值(kN/m2):0.150； 安全设施与安全网(kN/m2):0.005；脚手板铺设层数:4； 脚手板类别:竹笆片脚手板；栏杆挡板类别:栏杆、竹笆片脚手板挡板； 每米脚手架钢管自重标准值(kN/m2):0.033； 5.地基参数 地基土类型:粘性土；地基承载力标准值(kN/m2):145.00； 立杆基础底面面积(m2):0.25；地面广截力调整系数:0.40。 二、大横杆的计算: 按照《扣件式钢管脚手架安全技术规范》(JGJ130-2001)第5.2.4条规定，大横杆按照三跨连续梁进行强度和挠度计算，大横杆在小横杆的上面。将大横杆上面的脚手板自重和施工活荷载作为均布荷载计算大横杆的最大弯矩和变形。 1.均布荷载值计算 大横杆的自重标准值:P1=0.033 kN/m ； 脚手板的自重标准值:P2=0.300×1.050/(2+1)=0.105 kN/m ； 活荷载标准值: Q=2.000×1.050/(2+1)=0.700 kN/m； 静荷载的设计值: q1=1.2×0.033+1.2×0.105=0.166 kN/m； 活荷载的设计值: q2=1.4×0.700=0.980 kN/m； 图1 大横杆设计荷载组合简图(跨中最大弯矩和跨中最大挠度) 图2 大横杆设计荷载组合简图(支座最大弯矩) 2.强度验算 跨中和支座最大弯距分别按图1、图2组合。 跨中最大弯距计算公式如下: 跨中最大弯距为M1max=0.08×0.166×1.5002+0.10×0.980×1.5002 =0.250 kN.m； 支座最大弯距计算公式如下: 支座最大弯距为 M2max= -0.10×0.166×1.5002-0.117×0.980×1.5002 =-0.295 kN.m； 选择支座弯矩和跨中弯矩的最...
