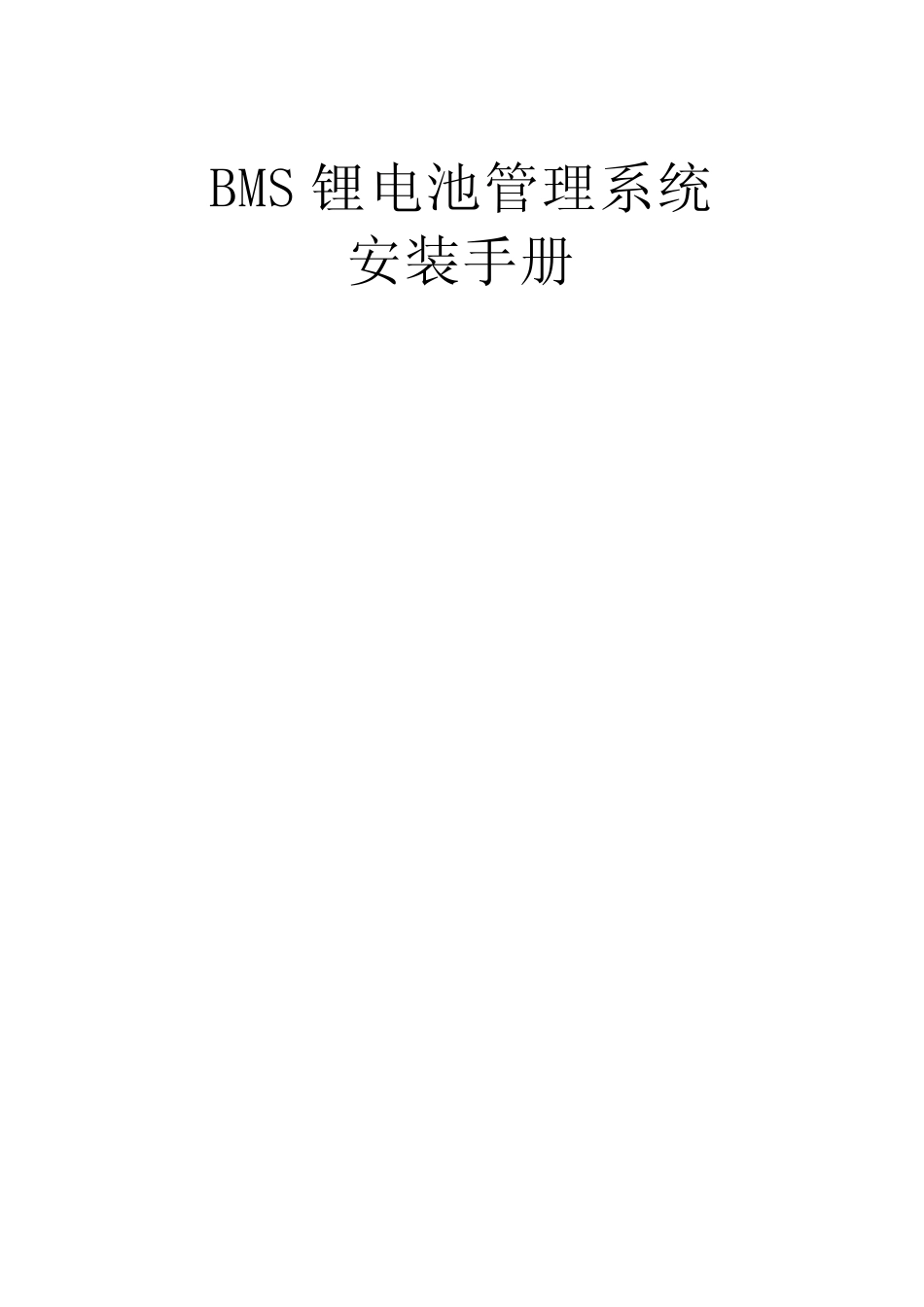

BMS 锂电池管理系统 安装手册 第 1页 第一章 产品概述 1.1 产品介绍 BMS 锂电池管理系统具有监控和控控制功能，可用于锂电池组或铅酸蓄电池组，最多可监控24 串电池，提供电池组监控、SOC 估算、充放电保护、电池组均衡、温度控制等功能，并提供CAN 通讯。 1.2 功能特点 系统 项目 详细功能 备注 监控功 能 单电压采集 采用汽车专用芯片，对单电池的电压进行采样，使单体电池的电压采样精度更高、速度更快。 温度采集 采用汽车级线性温度传感器，对电池进行多点温度采样，同时增加了外部环境温度传感器，有效降低了环境温度对电池箱的温度有效值的影响。 均衡模块 采用充放电全程均衡控制策略，使均衡时间更短，效果更明显。 选配不适合快充 CAN 通讯 与充电机，PC 机进行数据传输。 热管理 根据电池温度控制加热与散热，使电池处在最佳工作状态。 电流采集 使用霍尔电流传感器采集充放电电流。 可选接触式或非接触式 总电压采集 采集电池组的总电压 控制功 能 管理功能 系统自检，检查各功能模块的工作状态。 SOC 估算 通过对电流以及单电压实时监测，计算电池电荷状态。 报警及切断控制 单体电池欠 压与过压报警(可切断充放电回 路 )，电池组欠 压与过压报警(可切断充放电回 路 ),温度过高与过低报警(可切断充放电回 路 ),充放电电流过高报警(可切断充放电回 路 ) 日 志 记 录 日 志 记 录 共 有两 大 功能，一是 事 件 日 志 ，记 录 开 机及充放电信 息 (包 括 开 关 机时间、充放电类 型 、SOC等信息 )；二 是 报警日 志 ，记 录 BMS报警信 息 (包 括 报警类 型 ，报警时的总电压、单体电压等) 第 2页 CAN通讯 主控模块共有三个独立的CAN，分别是内部CAN，整车CAN与外部CAN。内部CAN用于与采集模块、高压模块及PC机监控模块通讯；整车CAN用于与整车控制器、车载显示仪表通讯；外部CAN用于与充电机及其它的设备通讯。 充电管理 通过外部CAN总线控制充电机的打开与关闭，及充电电流与充电电压。 IO输入状态检测 通过IO检测外部输入状态，比如钥匙状态，充电机工作状态等。 IO输出控制 通过IO控制内部继电器驱动外部功率型设备(如控制正负母继电器)，及输出工作状态信号(如给电机控制器输出准备好信号)。 1.3 技术参数 工作参数： 项目 技术参数 项目 技术参数 工作电压 DC 48V (36V~72V) DC 24V (18V~36V) 功耗...
