25MW发电机组(汽轮机施工方案)

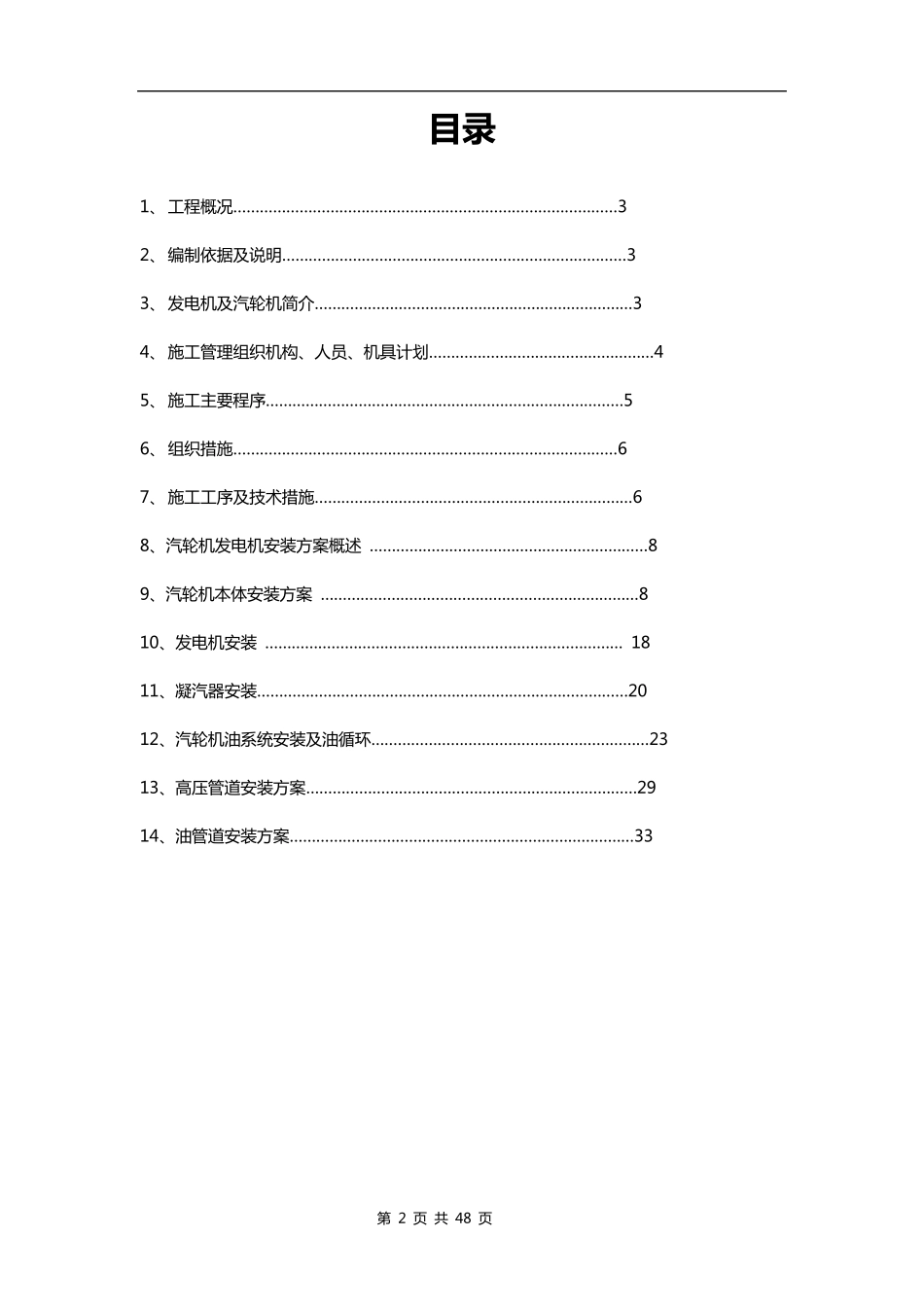

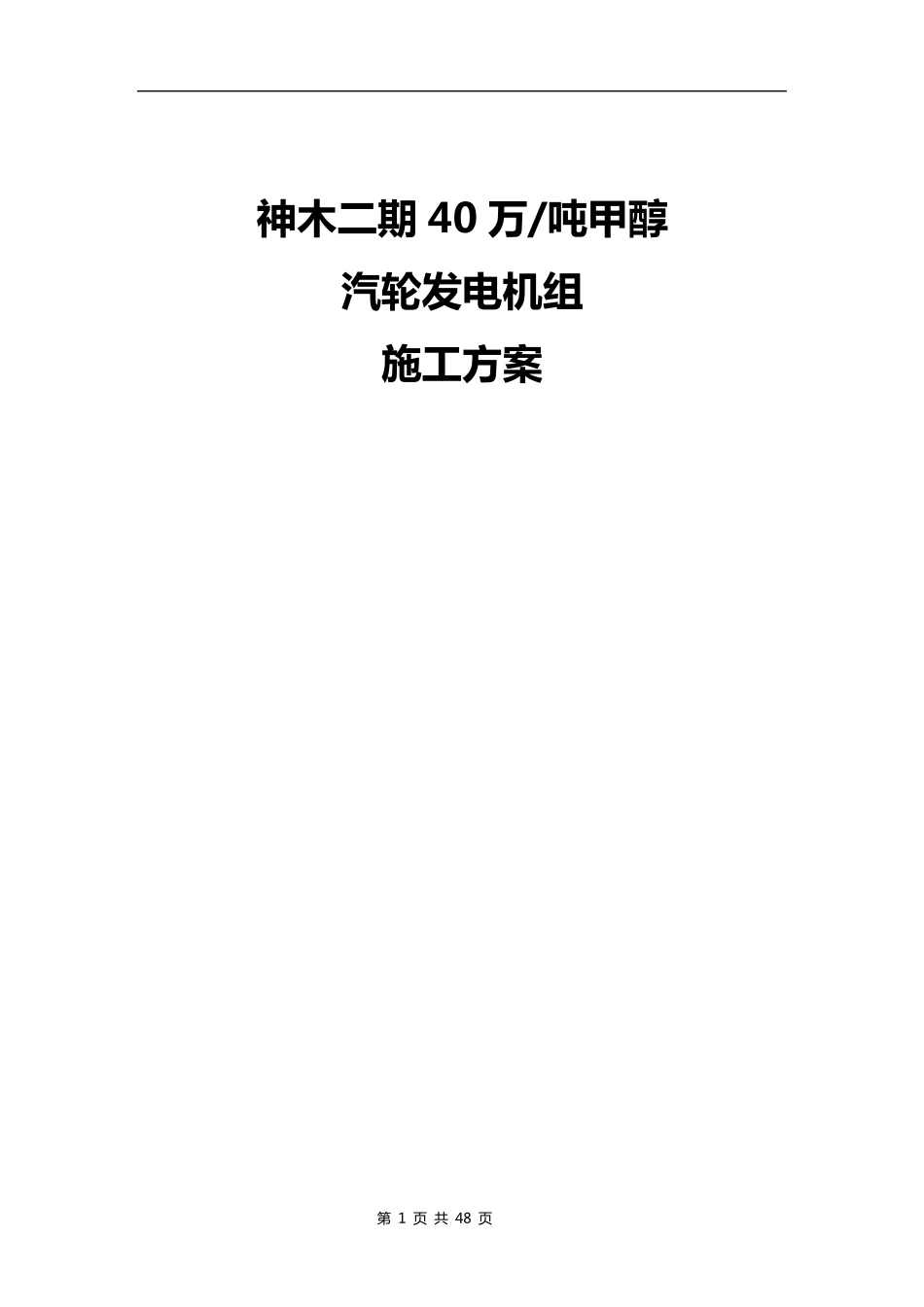

第 1 页 共 48 页 神 木 二 期 40 万/吨甲醇 汽轮发电机组 施工方案 第 2 页 共 48 页 目 录 1、 工 程 概 况 ……………………………………………………………………………3 2、 编 制 依 据 及 说 明 ……………………………………………………………………3 3、 发 电 机 及 汽 轮 机 简 介 ………………………………………………………………3 4、 施 工 管 理 组 织 机 构 、人 员 、机 具 计 划 ……………………………………………4 5、 施 工 主 要 程 序 ………………………………………………………………………5 6、 组 织 措 施 ……………………………………………………………………………6 7、 施 工 工 序 及 技 术 措 施 ………………………………………………………………6 8、汽 轮 机 发 电 机 安 装 方 案 概 述 ………………………………………………………8 9、汽 轮 机 本 体 安 装 方 案 ………………………………………………………………8 10、发 电 机 安 装 ……………………………………………………………………… 18 11、凝 汽 器 安 装 …………………………………………………………………………20 12、汽 轮 机 油 系 统 安 装 及 油 循 环 ………………………………………………………23 13、高 压 管 道 安 装 方 案 …………………………………………………………………29 14、油 管 道 安 装 方 案 ……………………………………………………………………33 第 3 页 共 48 页 1. 工 程 概 况 第 4 页 共 48 页 1.1 工 程 名 称 :发 电 站 汽 轮 发 电 机 组 安 装 工 程 。 1.2 工 程 特 点 :工 序 多 、 工 期 短 、 生 产 施 工 作 业 面 狭 小 、 允 许 动 火 的 要 求 高 、 施 工 难 度 大 。 1.3 汽 轮 机 直 接 驱 动 发 电 机 ,调 节 方 式 ,采 用 喷 嘴 调 节 ,汽 轮 机 调 节 系 统 采 用 低 压 电 液 调 节 系统 。 1.4 汽 轮 机 总 重 量 113 吨 ， 最 大 部 件 起 吊 量 26.7 吨 ， 型 式 为 :高 压 单 缸 、 冲 动 、双 抽 汽 凝 汽 式 ， 进 汽 压 力 8.83MPa...
