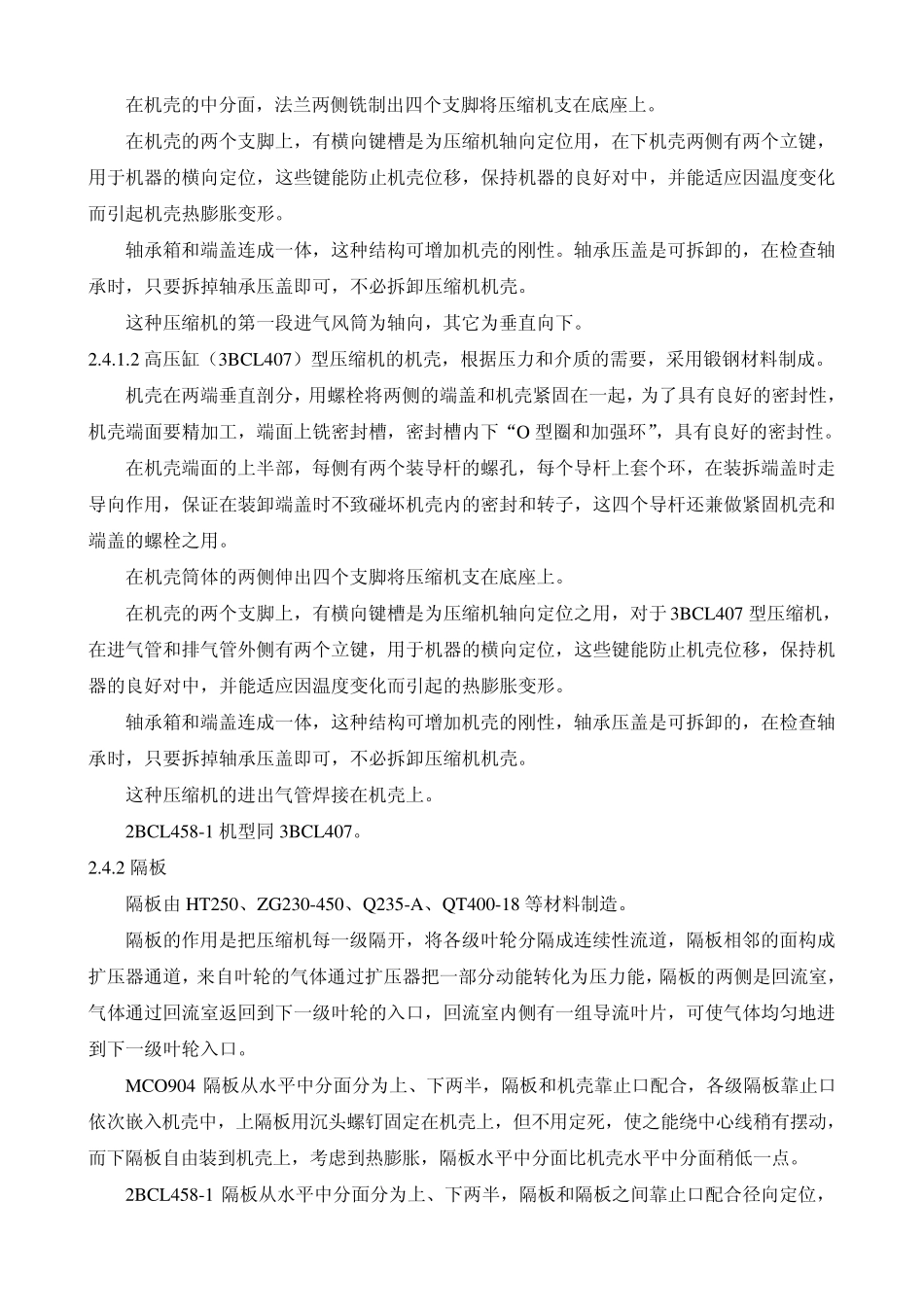

2BCL4581和MCO904+3BCL407离心压缩机离心压缩机检修规程_第2页
2/23

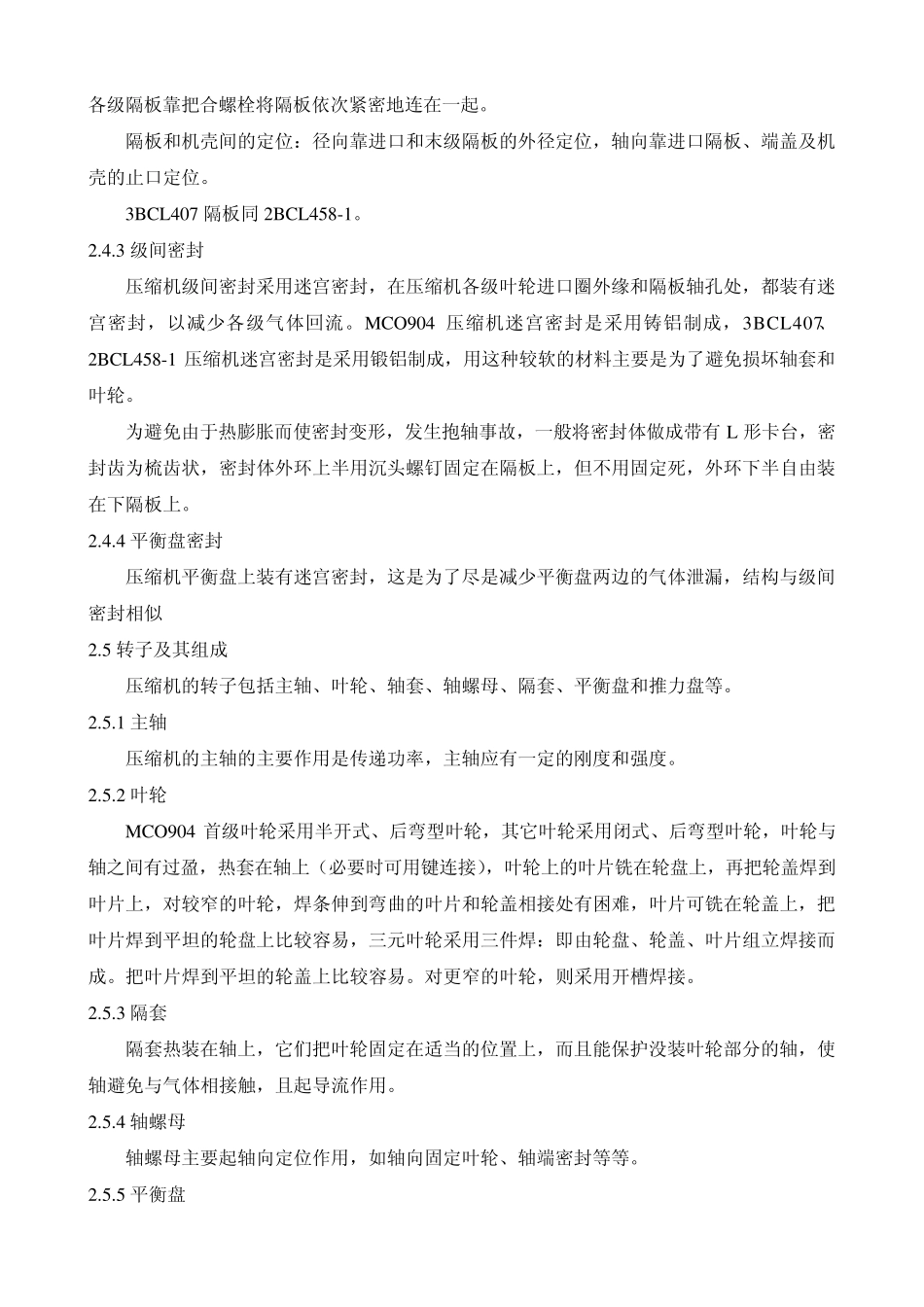

2BCL4581和MCO904+3BCL407离心压缩机离心压缩机检修规程_第3页
3/23
离 心 机 检 修 规 程 1、总则 本规程适用于 2BCL458-1 和 MCO904+3BCL407 离心压缩机的维护与检修。 2、设备简介 2.1 设备的主要用途 2BCL458 压缩机是合成工段的压缩和循环设备。 MCO904+3BCL407 是空分工段的心脏,用以提高空气压力,为膨胀和节流制冷提供能量。 2.2 结构简述 MCO904+3BCL407 型压缩机是一种多级离心压缩机,低压缸机壳为水平剖分外挂悬臂式,高压缸机壳为垂直剖分式筒型压缩机。 2BCL458-1 型压缩机是一种多级离心压缩机,其机壳为垂直剖分式筒型压缩机 压缩机主要由定子(机壳、隔板、密封、平衡盘密封、端盖)、转子(轴、叶轮、隔套、平衡盘、轴套、半联轴器等)及支撑轴承、推力轴承、轴端密封等组成。 附机包括干气密封系统、润滑油系统、电仪控制系统。 2.3 离心压缩机型号的意义 2.3.1 MCO904 为水平剖分、外挂悬臂蜗室,三段压缩四级叶轮,首级叶轮直径为Φ 900mm,第一段外挂悬臂,第二、三段叶轮背靠背布置。 3BCL407 为垂直剖分筒型压缩机,三段进气 7 级叶轮,叶轮直径为Φ 400mm。 2.3.2 2BCL458-1 为垂直剖分筒型压缩机,二段进气,8 级叶轮 7 级压缩 1 级循环,最大叶轮直径为Φ 450mm。 2.4 离心压缩机定子及其组成 2.4.1 机壳 2.4.1.1 低压缸(MCO904)型压缩机的机壳采用焊接机壳,在机壳的水平中分面处分成上、下两半,用螺栓将上、下两半机壳紧固在一起,悬臂蜗室通过端法兰把合在机壳上。为了具有良好的密封性,机壳端面要精加工,下半机壳中分面已经加工成向外是倾斜的,其斜度一般为 0.2‰,在下机壳中分面上可涂上密封胶,具有良好的密封性。 在机壳的水平中分面的四角处,有四个装导杆的螺孔,每个导杆上套个环,在装拆上机壳时起导向作用,保证在装卸上机壳时不致碰坏机壳内的密封和转子。这四个导杆还兼做紧固上下机壳的螺栓之用。在装拆悬臂蜗室时,采用长螺柱做导向杆,避免转子与蜗室相碰。 在机壳的中分面,法兰两侧铣制出四个支脚将压缩机支在底座上。 在机壳的两个支脚上,有横向键槽是为压缩机轴向定位用,在下机壳两侧有两个立键,用于机器的横向定位,这些键能防止机壳位移,保持机器的良好对中,并能适应因温度变化而引起机壳热膨胀变形。 轴承箱和端盖连成一体,这种结构可增加机壳的刚性。轴承压盖是可拆卸的,在检查轴承时,只要拆掉轴承压盖即可,不必拆卸压缩机机壳。 这种压缩机的第一段进气风筒为轴向,其它为垂...
