2psk仿真

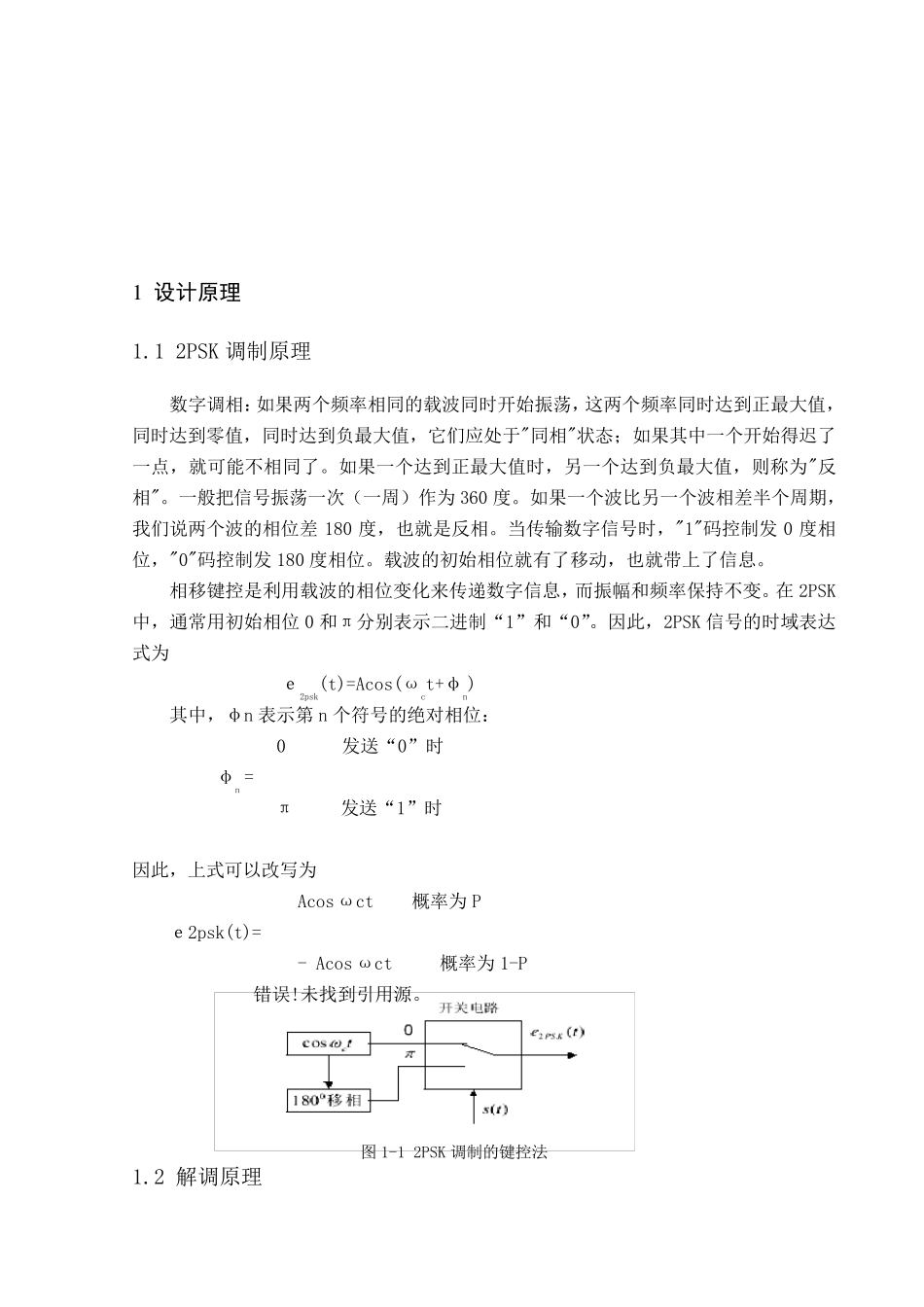

2psk仿真_第1页
1/11

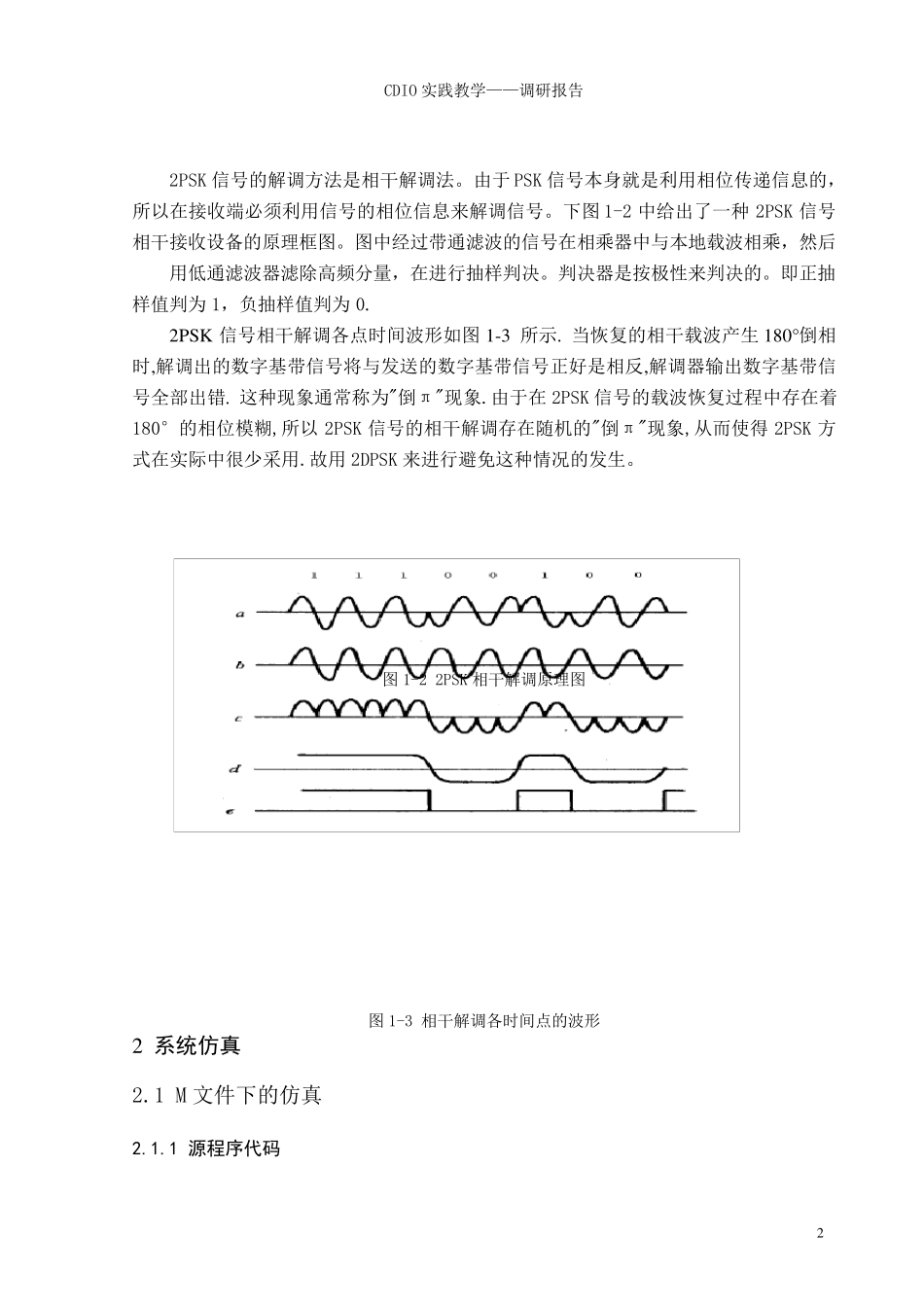

2psk仿真_第2页
2/11

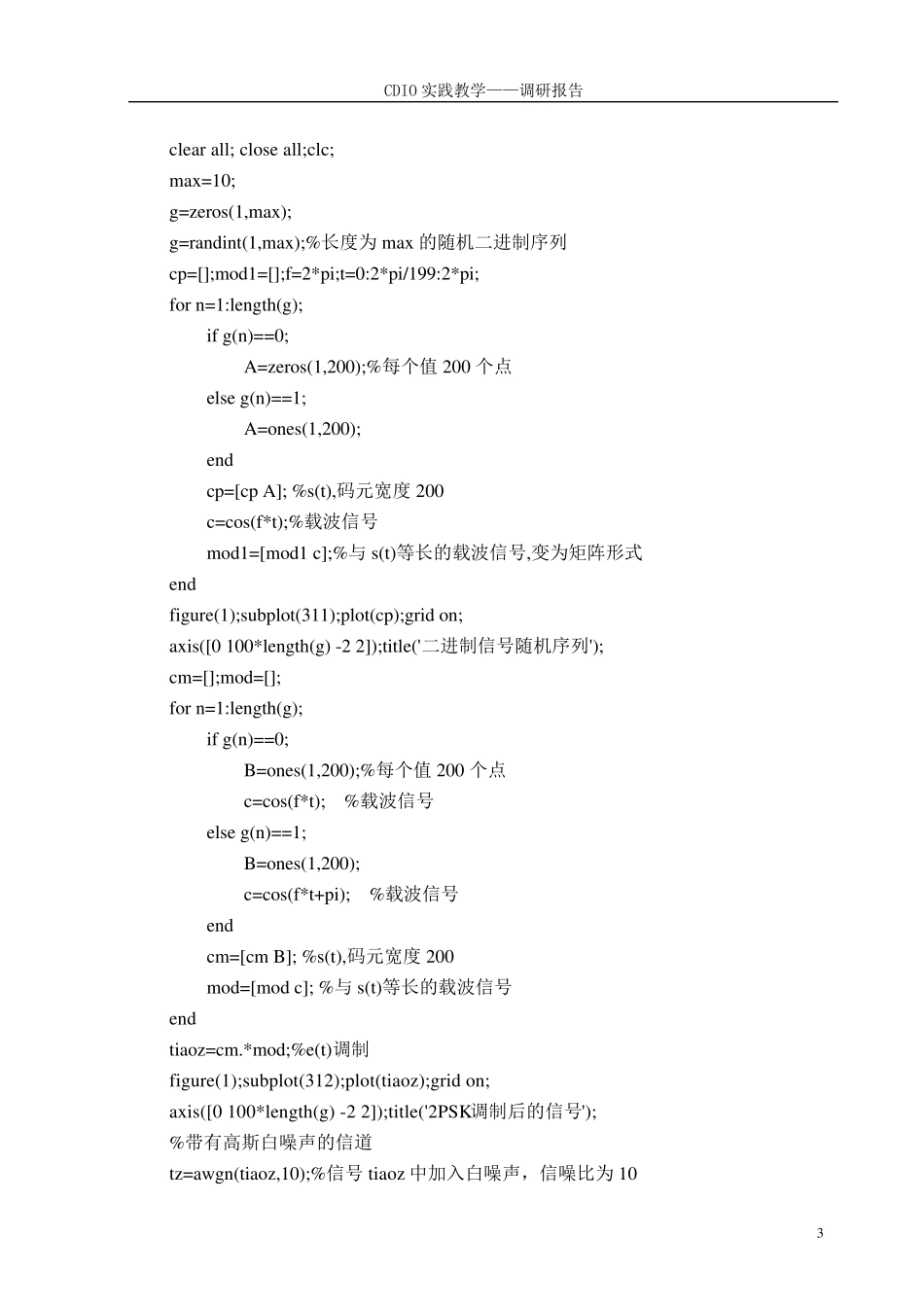

2psk仿真_第3页
3/11
1 设计原理 1.1 2PSK 调制原理 数字调相:如果两个频率相同的载波同时开始振荡,这两个频率同时达到正最大值,同时达到零值,同时达到负最大值,它们应处于"同相"状态;如果其中一个开始得迟了一点,就可能不相同了。如果一个达到正最大值时,另一个达到负最大值,则称为"反相"。一般把信号振荡一次(一周)作为360 度。如果一个波比另一个波相差半个周期,我们说两个波的相位差180 度,也就是反相。当传输数字信号时,"1"码控制发0 度相位,"0"码控制发180 度相位。载波的初始相位就有了移动,也就带上了信息。 相移键控是利用载波的相位变化来传递数字信息,而振幅和频率保持不变。在2PSK中,通常用初始相位0 和π分别表示二进制“1”和“0”。因此,2PSK 信号的时域表达式为 e2psk(t)=Acos(ωct+φn) 其中,φn 表示第 n 个符号的绝对相位: 0 发送“0”时 φn = π 发送“1”时 因此,上式可以改写为 Acosωct 概率为P e2psk(t)= - Acos ωct 概率为1-P 错误!未找到引用源。 图 1-1 2PSK 调制的键控法 1.2 解调原理 CDIO 实践教学——调研报告 2 2PSK 信号的解调方法是相干解调法。由于PSK 信号本身就是利用相位传递信息的,所以在接收端必须利用信号的相位信息来解调信号。下图1-2 中给出了一种2PSK 信号相干接收设备的原理框图。图中经过带通滤波的信号在相乘器中与本地载波相乘,然后 用低通滤波器滤除高频分量,在进行抽样判决。判决器是按极性来判决的。即正抽样值判为1,负抽样值判为0. 2PSK 信号相干解调各点时间波形如图1-3 所示. 当恢复的相干载波产生180°倒相时,解调出的数字基带信号将与发送的数字基带信号正好是相反,解调器输出数字基带信号全部出错. 这种现象通常称为"倒π"现象.由于在2PSK 信号的载波恢复过程中存在着180°的相位模糊,所以2PSK 信号的相干解调存在随机的"倒π"现象,从而使得 2PSK 方式在实际中很少采用.故用2DPSK 来进行避免这种情况的发生。 图1-2 2PSK 相干解调原理图 图1-3 相干解调各时间点的波形 2 系统仿真 2.1 M 文件下的仿真 2.1.1 源程序代码 CDIO 实践教学——调研报告 3 clear all; close all;clc; max=10; g=zeros(1,max); g=randint(1,max);%长度为 max 的随机二进制序列 cp=[];mod1=[];f=2*pi;t=0:2*pi/199:2*pi; for n=1:length(g); if g(n)==0; A=zeros(1,200);%每个值 200 个点 else g(n)==1;...
