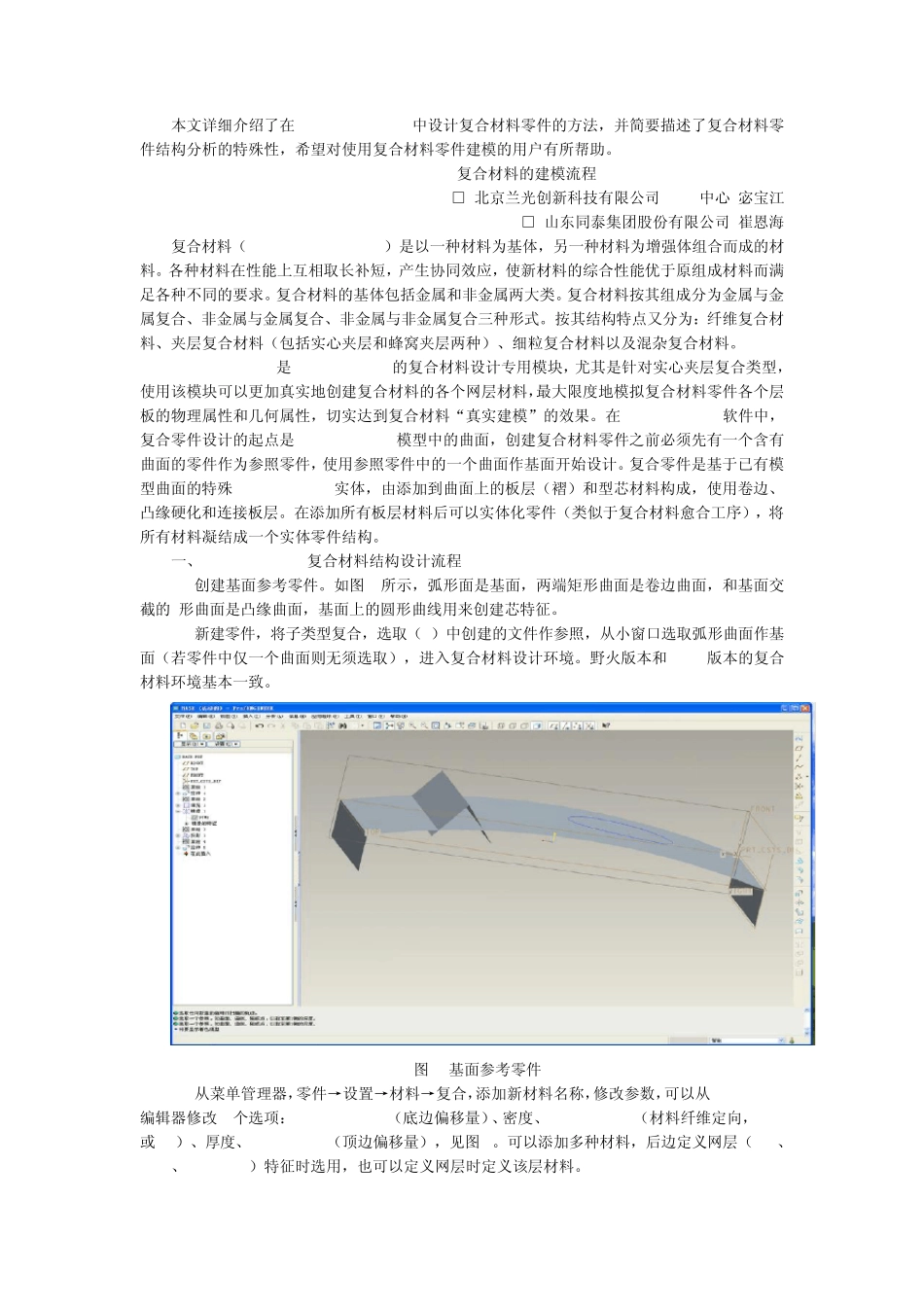

本文详细介绍了在 P r o /ENGINEER中设计复合材料零件的方法，并简要描述了复合材料零件结构分析的特殊性，希望对使用复合材料零件建模的用户有所帮助。 Pro/ENGINEER复合材料的建模流程 □ 北京兰光创新科技有限公司 MCAD中心 宓宝江 □ 山东同泰集团股份有限公司 崔恩海 复合材料（Composite Material）是以一种材料为基体，另一种材料为增强体组合而成的材料。各种材料在性能上互相取长补短，产生协同效应，使新材料的综合性能优于原组成材料而满足各种不同的要求。复合材料的基体包括金属和非金属两大类。复合材料按其组成分为金属与金属复合、非金属与金属复合、非金属与非金属复合三种形式。按其结构特点又分为：纤维复合材料、夹层复合材料（包括实心夹层和蜂窝夹层两种）、细粒复合材料以及混杂复合材料。 Pro/Composite是 Pro/ENGINEER的复合材料设计专用模块，尤其是针对实心夹层复合类型，使用该模块可以更加真实地创建复合材料的各个网层材料，最大限度地模拟复合材料零件各个层板的物理属性和几何属性，切实达到复合材料“真实建模”的效果。在 Pro/ENGINEER软件中，复合零件设计的起点是 Pro/ENGINEER模型中的曲面，创建复合材料零件之前必须先有一个含有曲面的零件作为参照零件，使用参照零件中的一个曲面作基面开始设计。复合零件是基于已有模型曲面的特殊 Pro/ENGINEER实体，由添加到曲面上的板层（褶）和型芯材料构成，使用卷边、凸缘硬化和连接板层。在添加所有板层材料后可以实体化零件（类似于复合材料愈合工序），将所有材料凝结成一个实体零件结构。 一、Pro/Composite复合材料结构设计流程 (1)创建基面参考零件。如图 1所示，弧形面是基面，两端矩形曲面是卷边曲面，和基面交截的^形曲面是凸缘曲面，基面上的圆形曲线用来创建芯特征。 (2)新建零件，将子类型复合，选取（1）中创建的文件作参照，从小窗口选取弧形曲面作基面（若零件中仅一个曲面则无须选取），进入复合材料设计环境。野火版本和 2001版本的复合材料环境基本一致。 图 1 基面参考零件 (3)从菜单管理器，零件→设置→材料→复合，添加新材料名称，修改参数，可以从 Pro/TABLE编辑器修改 5个选项：bottom_offset（底边偏移量）、密度、fiber_orient（材料纤维定向， yes或 no）、厚度、top_offset（顶边偏移量），见图 2。可以添加多种材料，后边定义网层（ply、core、pre-form）特征时选用，也可以定义网层时定义该层材料...
