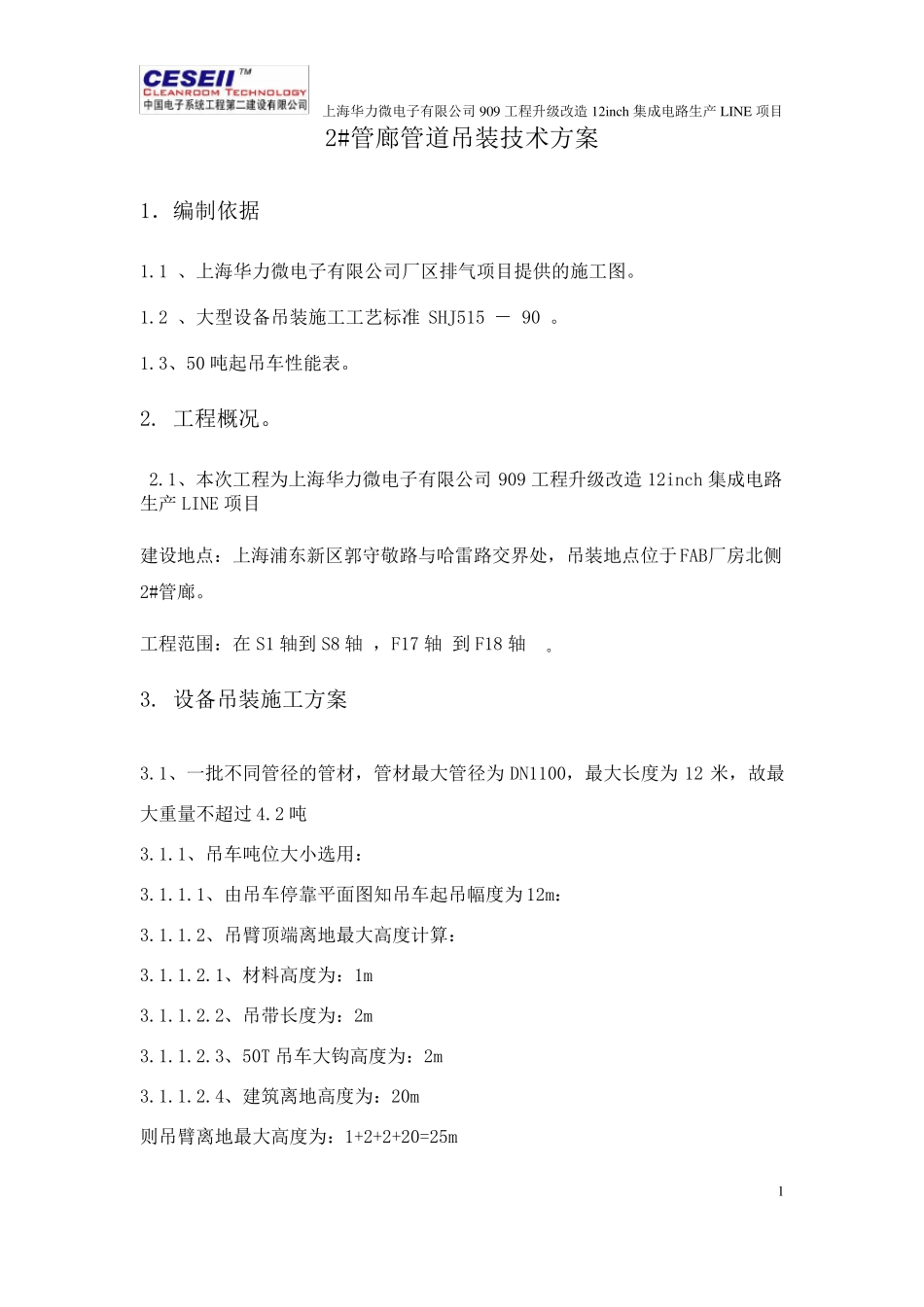

上海华力微电子有限公司909 工程升级改造12in ch 集成电路生产LINE 项目 1 2#管廊管道吊装技术方案 1．编制依据 1.1 、上海华力微电子有限公司厂区排气项目提供的施工图。 1.2 、大型设备吊装施工工艺标准 SHJ515 － 90 。 1.3、50 吨起吊车性能表。 2. 工程概况。 2.1、本次工程为上海华力微电子有限公司909 工程升级改造12inch 集成电路生产LINE 项目 建设地点：上海浦东新区郭守敬路与哈雷路交界处，吊装地点位于FAB厂房北侧2#管廊。 工程范围：在 S1 轴到 S8 轴 ，F17 轴 到 F18 轴 。 3. 设备吊装施工方案 3.1、一批不同管径的管材，管材最大管径为 DN1100，最大长度为 12 米，故最大重量不超过 4.2 吨 3.1.1、吊车吨位大小选用： 3.1.1.1、由吊车停靠平面图知吊车起吊幅度为 12m： 3.1.1.2、吊臂顶端离地最大高度计算： 3.1.1.2.1、材料高度为：1m 3.1.1.2.2、吊带长度为：2m 3.1.1.2.3、50T 吊车大钩高度为：2m 3.1.1.2.4、建筑离地高度为：20m 则吊臂离地最大高度为：1+2+2+20=25m 上海华力微电子有限公司909 工程升级改造12in ch 集成电路生产LINE 项目 2 3.1.1.3 吊车伸臂长度计算： 3.3.1.3.1、吊车支撑好后，转盘中心离地高度按 1.5m 计算；则吊车伸臂长度为：L=20.1 米 3.1.1.4 根据 50T 吊车性能幅度表得： 3.1.1.4.1、12m 幅度，伸臂长20.1 时，最大起吊重量为：7.5t； 3.1.1.4.2、50T 吊车吊钩重量按 400kg 计算； 则 50T 在此幅度及臂长时，起吊设备重量为：（7.5 -0.4）=7.1T； 另根据结构加工图纸材料最大重量为 4.2T； 故选择 50T 吊车起吊；(满足要求) 3.2.1、准备工作 3.2.1、由业主负责将靠近设备的道路平整压实，以便 50T 吊车打开支腿； 3.2.2、设备固定所需要的工具，以及电源。； 3.2.3、业主须提供一个以便我司设备吊装、存放、运输的场地与通道； 3.2.3 风绳2 根， 3 吨的吊带2 根。 3.3.1、管道吊装 第一步： 指挥50T 吊车开至FAB 厂房室外材料场 1 号起吊处（位置见附图）。吊车支腿支撑前。在每只腿下放置枕木，支撑好吊车支腿。将运送管道的卡车开至指定地点（位置见附图）。将吊钩勾住管道两 端 ，使 用50T 吊车对 管道进 行 试 吊，起吊约 离地 1米后，停 止 起吊，检 查 吊车、吊带、管道工况 ，如 工况 正 常 ，则对 管道进 行 正 式 起吊，在管道两 端 各 系 一根风...
