2级圆柱齿轮减速器

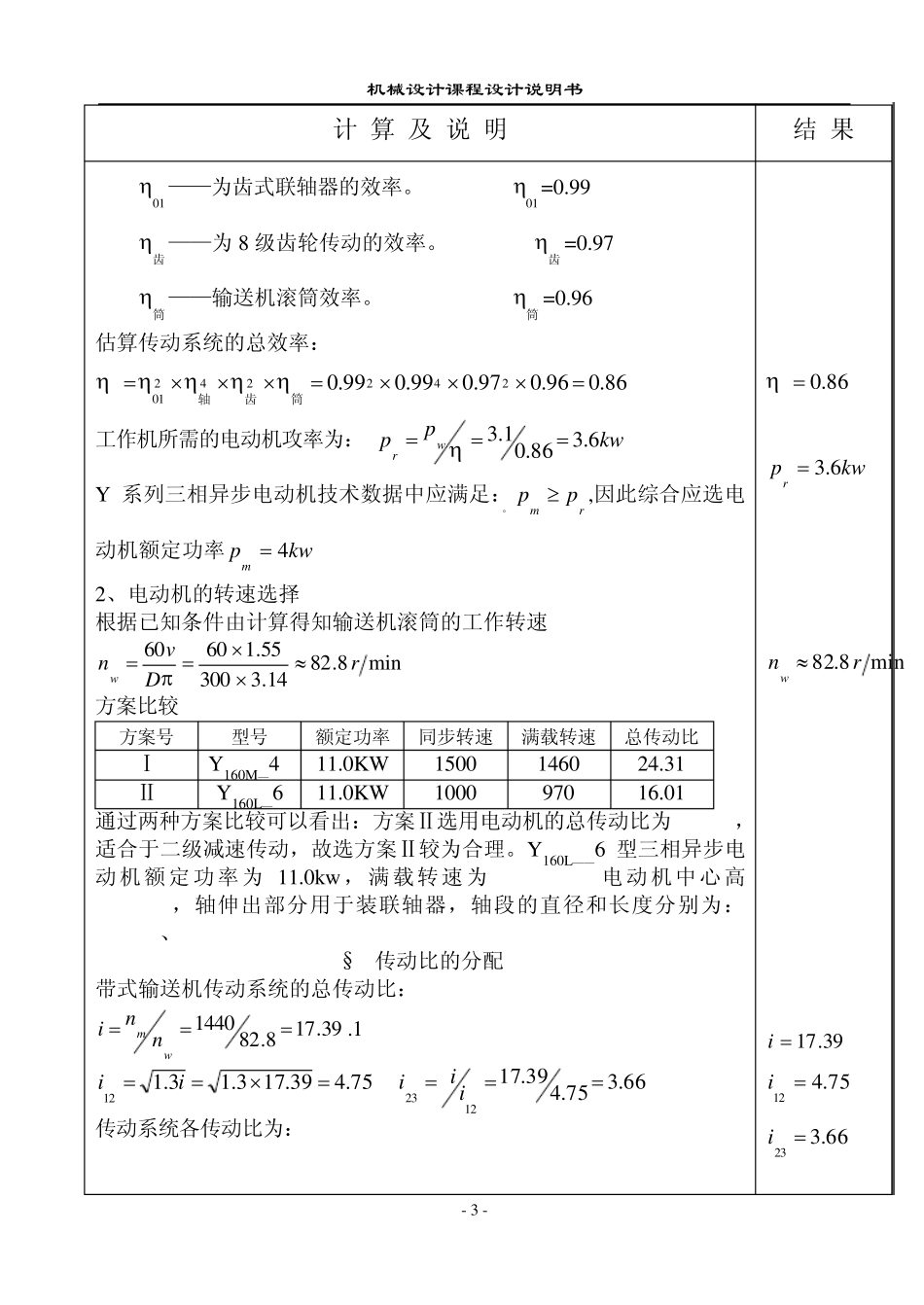

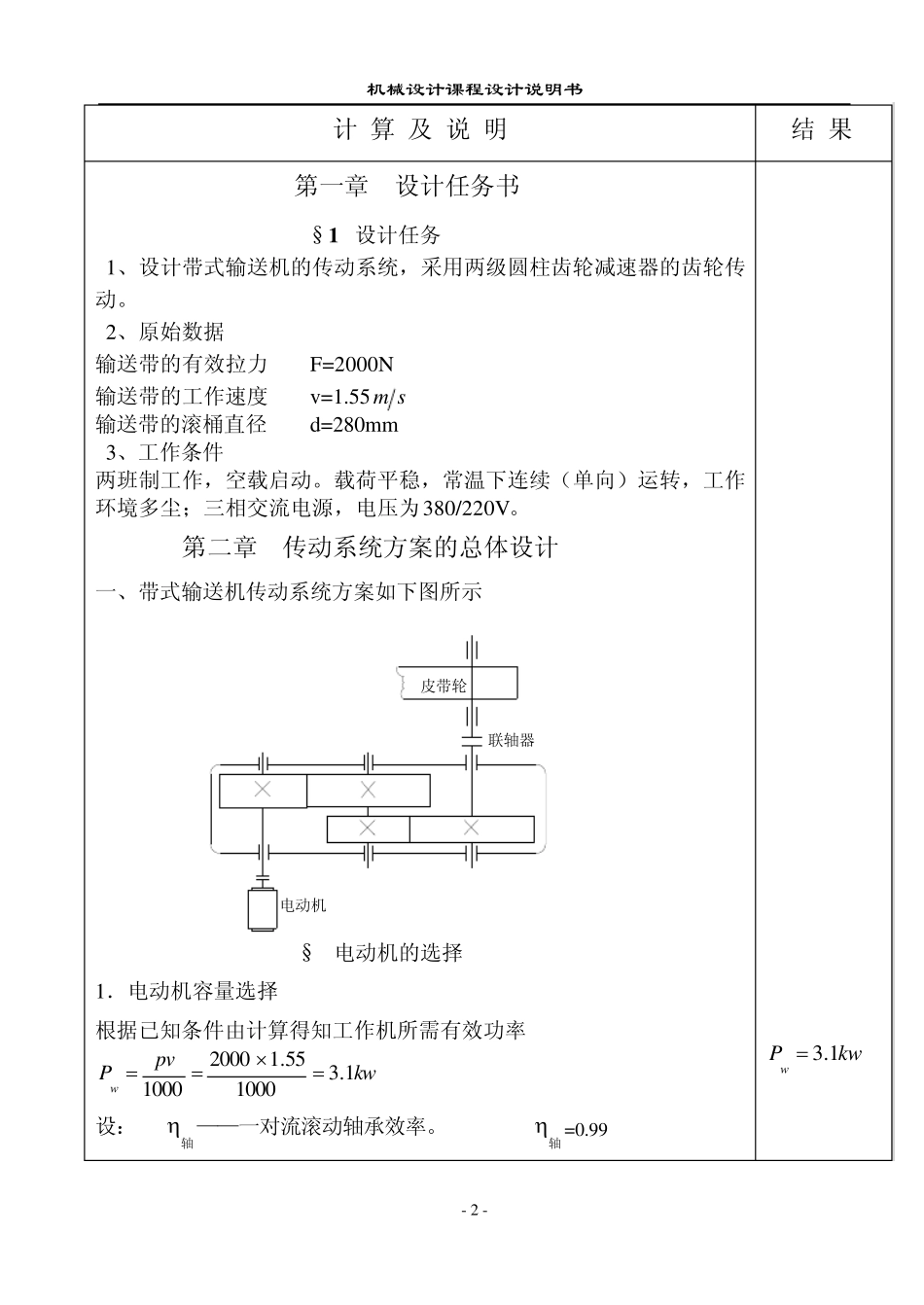

机械设计课程设计说明书 - 1 - 机械设计说明书 姓名：唐鹏飞 班级：机械0 3 -6 班 机械设计课程设计说明书 - 2 - 计 算 及 说 明 结 果 第一章 设计任务书 §1设计任务 1、设计带式输送机的传动系统，采用两级圆柱齿轮减速器的齿轮传动。 2、原始数据 输送带的有效拉力 F=2000N 输送带的工作速度 v=1.55sm 输送带的滚桶直径 d=280mm 3、工作条件 两班制工作，空载启动。载荷平稳，常温下连续（单向）运转，工作环境多尘；三相交流电源，电压为380/220V。 第二章 传动系统方案的总体设计 一、带式输送机传动系统方案如下图所示 043 皮带轮12电动机联轴器 §1电动机的选择 1．电动机容量选择 根据已知条件由计算得知工作机所需有效功率 kwpvPw1.3100055.120001000 设： 轴 ——一对流滚动轴承效率。 轴=0.99 kwPw1.3 机械设计课程设计说明书 - 3 - 计 算 及 说 明 结 果 01 ——为齿式联轴器的效率。 01 =0.99 齿 ——为8 级齿轮传动的效率。 齿 =0.97 筒 ——输送机滚筒效率。 筒 =0.96 估算传动系统的总效率： 86.096.097.099.099.024224201筒齿轴 工作机所需的电动机攻率为：kwppwr6.386.01.3 Y 系列三相异步电动机技术数据中应满足：。rmpp,因此综合应选电动机额定功率kwpm4 2、电动机的转速选择 根据已知条件由计算得知输送机滚筒的工作转速 min8.8214.330055.16060rDvnw 方案比较 方案号 型号 额定功率 同步转速 满载转速 总传动比 Ⅰ Y160M—4 11.0KW 1500 1460 24.31 Ⅱ Y160L—6 11.0KW 1000 970 16.01 通过两种方案比较可以看出：方案Ⅱ选用电动机的总传动比为15.99，适合于二级减速传动，故选方案Ⅱ较为合理。Y160L——6 型三相异步电动机额定功率为11.0kw ，满载转速为970r/min,电动机中心高H=160mm，轴伸出部分用于装联轴器，轴段的直径和长度分别为：D=42mm、E=110mm §2传动比的分配 带式输送机传动系统的总传动比： 39.178.821440wm nni.1 75.439.173.13.112ii 66.375.439.171223iii 传动系统各传动比为： 86.0 kwpr6.3 min8.82rnw  39.17i 75.412 i 66.323 i 机械设计课程设计说明书 - 4 - 计 算 及 说 明 结 果 1,66.3,75.4,14231201iiii §3 传动系统的运动和...
