产品设计程序与方案评价VIP免费

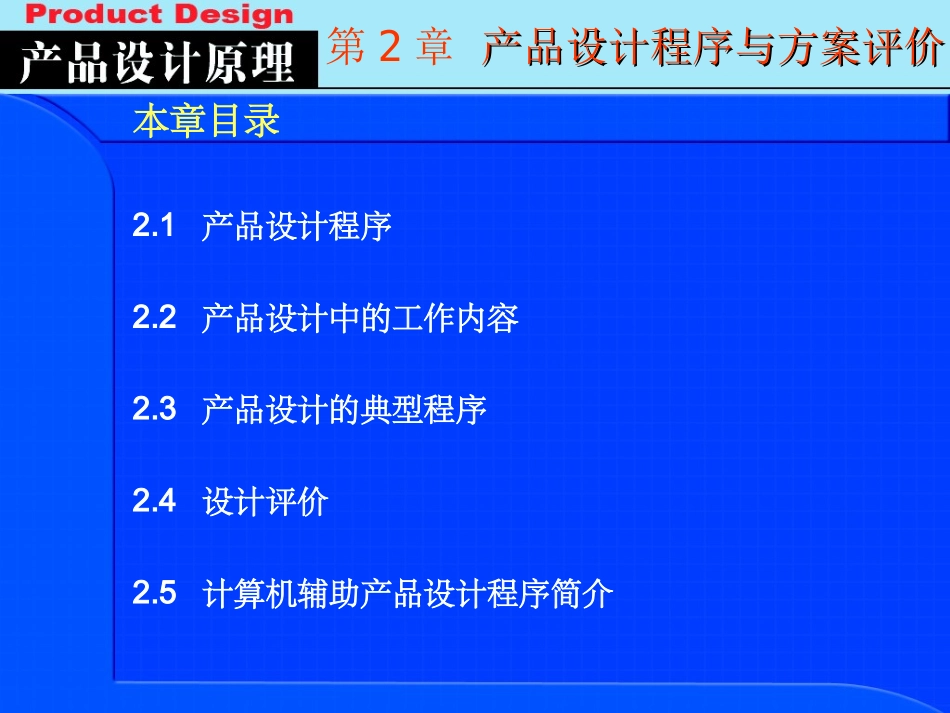

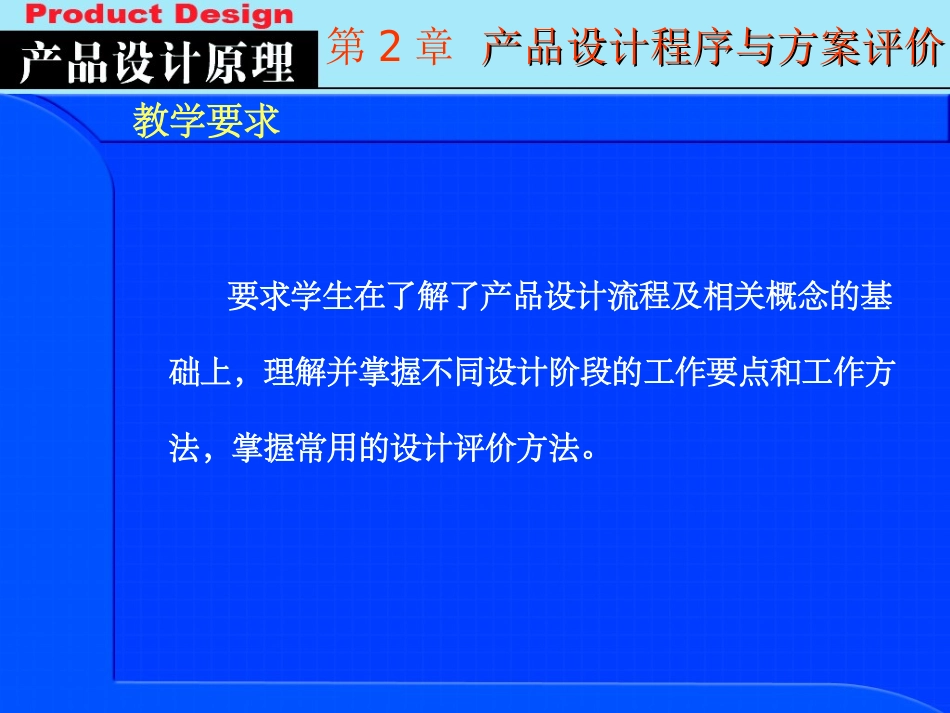

第2章产品设计程序与方案评价产品设计程序与方案评价教学提示了解产品设计程序是学习产品设计的基础。本章通过介绍产品设计流程及设计阶段的划分，明确各个设计阶段的工作内容及工作重点，同时介绍了有关设计方案评价的基本概念和相关内容，以及常用的设计方案评价方法。第2章产品设计程序与方案评价产品设计程序与方案评价教学要求要求学生在了解了产品设计流程及相关概念的基础上，理解并掌握不同设计阶段的工作要点和工作方法，掌握常用的设计评价方法。第2章产品设计程序与方案评价产品设计程序与方案评价本章目录2.1产品设计程序2.2产品设计中的工作内容2.3产品设计的典型程序2.4设计评价2.5计算机辅助产品设计程序简介第2章产品设计程序与方案评价产品设计程序与方案评价2.1产品设计程序2.1.1设计流程1.设计流程2.设计阶段的划分2.1.2设计程序模式1.线型模式2.循环模式3.螺旋形模式4.逆向再设计模式第2章产品设计程序与方案评价产品设计程序与方案评价2.1产品设计程序2.1.1设计流程即工作步骤。完成一个产品设计，除了要有正确的设计理念和思想的指导外，还需要有一个与之相适应的、科学的、合理的设计程序。由于产品设计所涉及的范围非常广泛，企业对设计工作的要求也不尽相同，加上一些因素的影响，将导致产品工作程序有所不同。尽管如此,产品整个发展过程中是有一定的规律性。因此，不同产品的设计过程具有时间顺序的一般模式，即相同的设计流程，设计者可以根据产品的特点和当时的具体情况灵活掌握。1.设计流程?第2章产品设计程序与方案评价产品设计程序与方案评价方案实施技术设计概念设计设计准备确定项目资料收集资料整理概念模型结构设计产品效果图试生产市场化设计定位批量生产草图构思模型制作设计流程图2.1产品设计程序2.1.1设计流程第2章产品设计程序与方案评价产品设计程序与方案评价2.1产品设计程序2.1.1设计流程第一阶段-----设计准备阶段第二阶段-----概念设计阶段第三阶段----技术设计与完善阶段第四阶段----设计方案评价与实施阶段2设计阶段划分?第2章产品设计程序与方案评价产品设计程序与方案评价2.1产品设计程序2.1.1设计流程:第一阶段设计准备阶段包括决定是否进行新产品设计的所有研究工作，主要工作有明确设计目标、制定设计计划、调研及资料整理等。返回上一问题1准备阶段的工作?第2章产品设计程序与方案评价产品设计程序与方案评价2.1产品设计程序2.1.1设计阶段划分:第二阶段在概念设计阶段，设计工作的目的是获得各种解决问题的可能方法，寻找最佳实现产品功能的构成原理。产品概念化的实质是提出问题并解决问题，在解决问题之前首先弄清楚目前存在什么问题，找出构成这些问题的主要因素，有什么问题需要在设计中解决，最后提出解决问题的设想和方案。此时，并不需要考虑产品功能的具体实现方式及如何制造产品，而建立产品功能模型则是必要的工作。返回上一问题2概念设计阶段的工作?第2章产品设计程序与方案评价产品设计程序与方案评价2.1产品设计程序2.1.1设计阶段划分:第三阶段技术设计与完善阶段主要解决将功能模型转化为实现产品功能的零部件构造的设计问题，包括实现产品功能的结构方案的选择与确定。方案通过初期审查后，对方案要确定基本结构和主要技术参数，而功能的各个分支转化成为实际产品的组件有多种可能的配置，这就需要设计人员借助于设计评价寻求最佳结构设计方案。返回上一问题3技术设计与完善阶段的工作?第2章产品设计程序与方案评价产品设计程序与方案评价2.1产品设计程序2.1.1设计阶段划分:第四阶段这一阶段主要是方案的优选。选优得到的设计创意必须在技术设计与制造过程中加以实现，此阶段最主要的工作是对购买要素、部件制造、产品组装等依据预定的规范和标准将产品具体化。返回上一问题4设计方案优选与实施阶段的工作?第2章产品设计程序与方案评价产品设计程序与方案评价2.1产品设计程序2.1.2设计程序模式1.线型模式2.循环模式3.螺旋形模式4.逆向再设计模式第2章产品设计程序与方案评价产品设计程序与方案评价2.1产品设计程序2.1.2设计程序模式:(1)准备阶段:即对资金、能源、技术、材料、设备等企业资源的筹集，计划产品...
