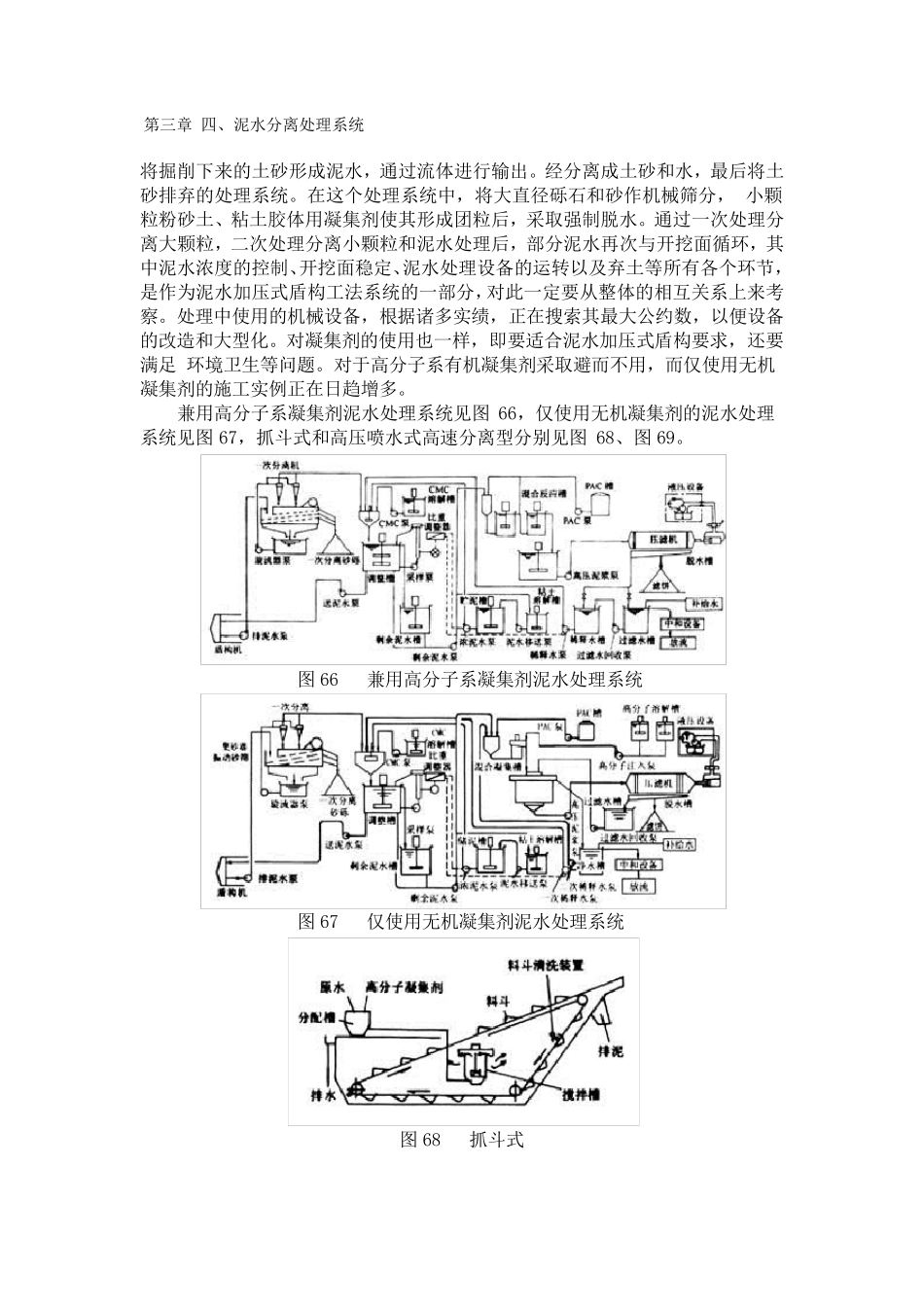

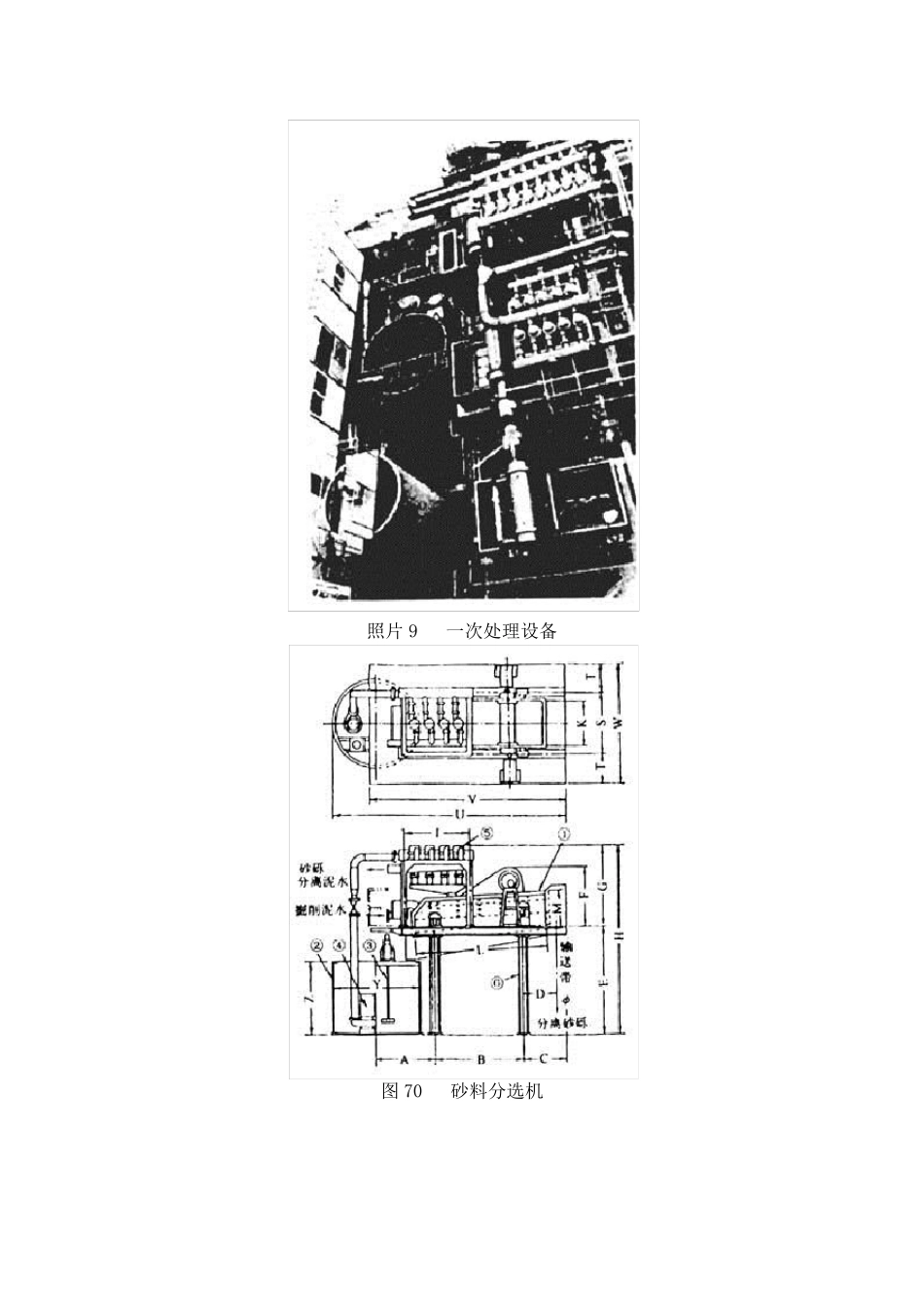

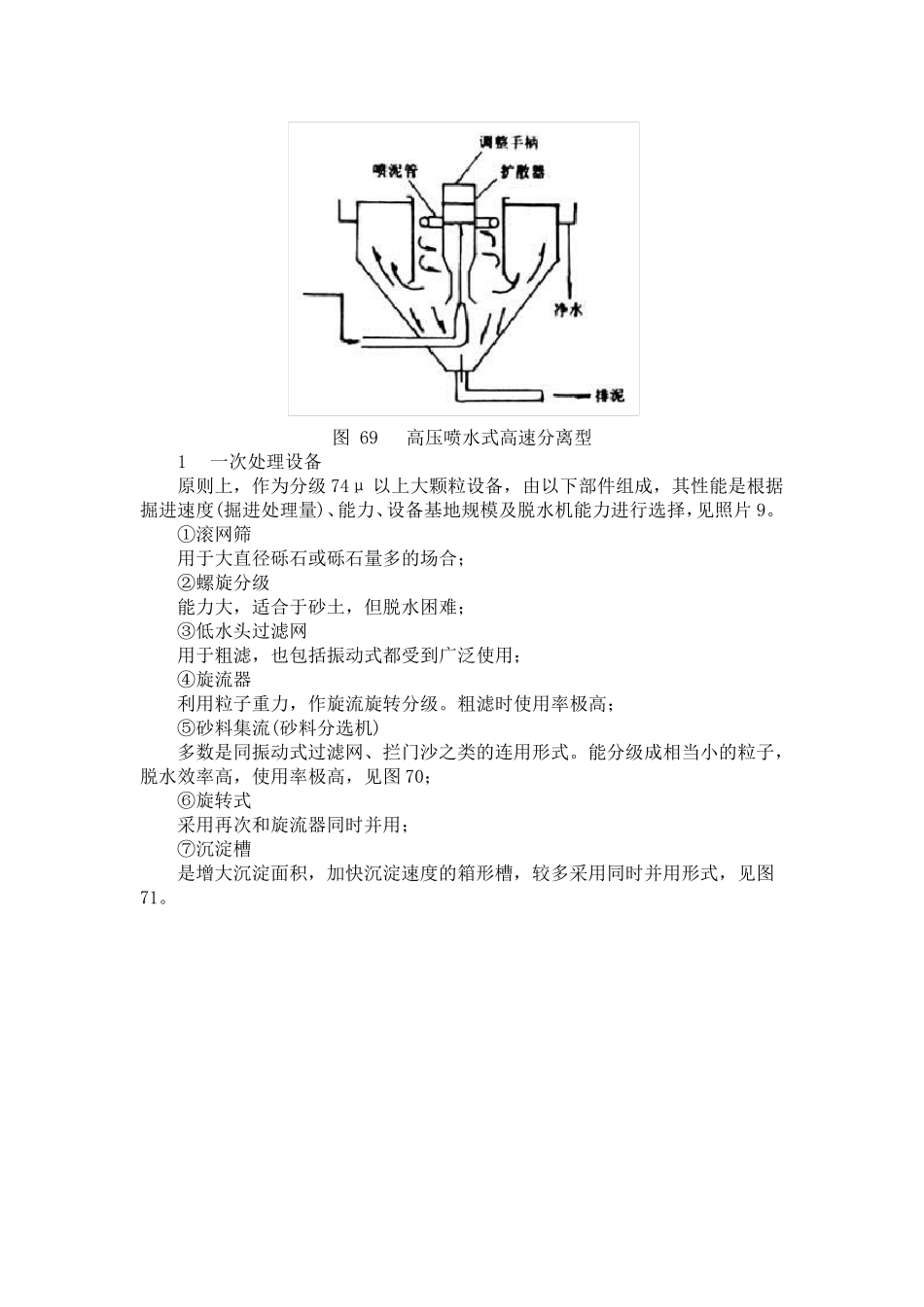

第三章 四、泥水分离处理系统 将掘削下来的土砂形成泥水，通过流体进行输出。经分离成土砂和水，最后将土砂排弃的处理系统。在这个处理系统中，将大直径砾石和砂作机械筛分， 小颗粒粉砂土、粘土胶体用凝集剂使其形成团粒后，采取强制脱水。通过一次处理分离大颗粒，二次处理分离小颗粒和泥水处理后，部分泥水再次与开挖面循环，其 中泥水浓度的控制、开挖面稳定、泥水处理设备的运转以及弃土等所有各个环节，是作为泥水加压式盾构工法系统的一部分，对此一定要从整体的相互关系上来考 察。处理中使用的机械设备，根据诸多实绩，正在搜索其最大公约数，以便设备的改造和大型化。对凝集剂的使用也一样，即要适合泥水加压式盾构要求，还要满足 环境卫生等问题。对于高分子系有机凝集剂采取避而不用，而仅使用无机凝集剂的施工实例正在日趋增 多。 兼 用高分子系凝集剂泥水处理系统见 图66，仅使用无机凝集剂的泥水处理系统见 图 67，抓 斗 式和高压喷 水式高速 分离型分别 见 图68、图 69。 图 66 兼 用高分子系凝集剂泥水处理系统 图 67 仅使用无机凝集剂泥水处理系统 图 68 抓 斗 式 图 69 高压喷水式高速分离型 1一次处理设备 原则上，作为分级74μ 以上大颗粒设备，由以下部件组成，其性能是根据掘进速度(掘进处理量)、能力、设备基地规模及脱水机能力进行选择，见照片 9。 ①滚网筛 用于大直径砾石或砾石量多的场合； ②螺旋分级 能力大，适合于砂土，但脱水困难； ③低水头过滤网 用于粗滤，也包括振动式都受到广泛使用； ④旋流器 利用粒子重力，作旋流旋转分级。粗滤时使用率极高； ⑤砂料集流(砂料分选机) 多数是同振动式过滤网、拦门沙之类的连用形式。能分级成相当小的粒子，脱水效率高，使用率极高，见图70； ⑥旋转式 采用再次和旋流器同时并用； ⑦沉淀槽 是增大沉淀面积，加快沉淀速度的箱形槽，较多采用同时并用形式，见图71。 照片9 一次处理设备 图 70 砂料分选机 图71 沉淀槽 2二次处理设备 原则上74μ 以下的小颗粒土砂(粉砂土、粘土、胶体)，呈电化学结合。由于作机械性分离困难，并且粒子小，沉降速度慢，所以自然沉淀需要很 长时间，而且要有规模大的沉淀池。目前多数采用添加凝集剂，使其形成团粒(絮凝)，成为便于处理的大颗粒后再强制脱水。二次处理设备也使用诸多机械，但能 量消耗较大而脱水分离效果并不理想。在城市建设工程中，迫于运输弃土的需要，...
