30m3液化石油气储罐设计

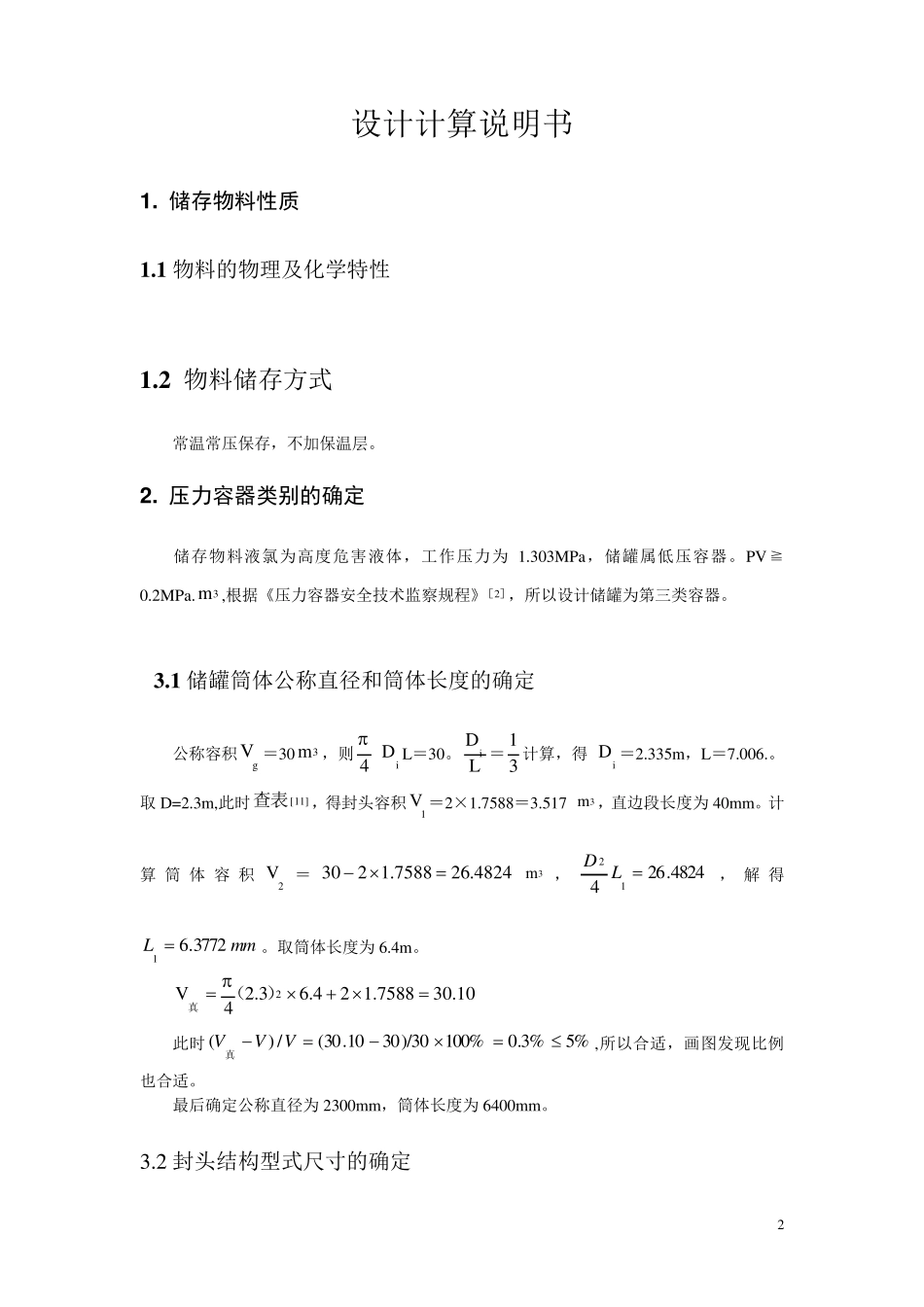

1 课程设计任务书 题目：303m 液化石油气储罐设计 设计条件表 序号 项目 数值 单位 备注 1 最高工作压力 1.893 MPa 由介质温度确定 2 工作温度 -20～48 ℃ 3 公称容积（sV ） 30 3m 4 装量系数（V ） 0.9 5 工作介质 液化石油气 6 使用地点 太原市，室内 管口条件： 液相进口管 DN50；液相出口管 DN50；安全阀接口 DN80；压力表接口 DN25；气相管DN50；放气管 DN50；排污管 DN50。 液位计接口和人孔按需设置。 2 设计计算说明书 1 . 储存物料性质 1 .1 物料的物理及化学特性 1 .2 物料储存方式 常温常压保存，不加保温层。 2 . 压力容器类别的确定 储存物料液氯为高度危害液体，工作压力为1.303MPa，储罐属低压容器。PV≧0.2MPa.3m,根据《压力容器安全技术监察规程》］［2 ，所以设计储罐为第三类容器。 3 .1 储罐筒体公称直径和筒体长度的确定 公称容积gV ＝303m，则 4iD L＝30。LDi ＝31计算，得 iD ＝2.335m ，L＝7.006.。取D=2.3m ,此时11] [查表，得封头容积1V ＝2×1.7588＝3.517 3m，直边段长度为40m m 。计算筒体容积2V＝4824.267588.12303m，4824.26412LD，解 得mmL3772.61 。取筒体长度为6.4m 。 10.307588.124.63.24V2）（真 此时5%.3%0100%)/303010.30(/)(VVV真,所以合适，画图发现比例也合适。 最后确定公称直径为2300m m ，筒体长度为6400m m 。 3.2 封头结构型式尺寸的确定 3 公称直径DN＝iD ＝2300mm，封头的公称直径必须与筒体的公称直径相一致，且中低压容器经常采用的封头型式是标准椭圆形封头，根据JB／T4746－11] [2002，选用封头标准号为EHA 2300×11－16MnR。公称直径DN＝2300mm，总深度 H＝615mm，内表面积 A＝60233 2mm ，容积 V＝1.75883m 3.3 物料进出口管及人孔等各种管口的布置 所需管口：液氯进口管、液氯出口管、液位计接口、安全阀接口、进气管、放气管、人孔、一侧椭球型封头上还有两个液位计接管。为了部管方便选择集中部管。人孔放在一侧，管放在一侧。由于筒体长为6400，选择两个人孔就可以。 4. 受压壳体厚度设计及其校核 4.1 设计温度的确定 设计温度不得低于远近金属在工作状态可能达到的最高温度］［11 。 储罐工作温度为－20～50℃。故设计温度取 50 ℃。 4.2 设计压力的确定 工作压力wp＝1.893 MPa。 设计储罐装有安全阀，安全阀的开启压...
