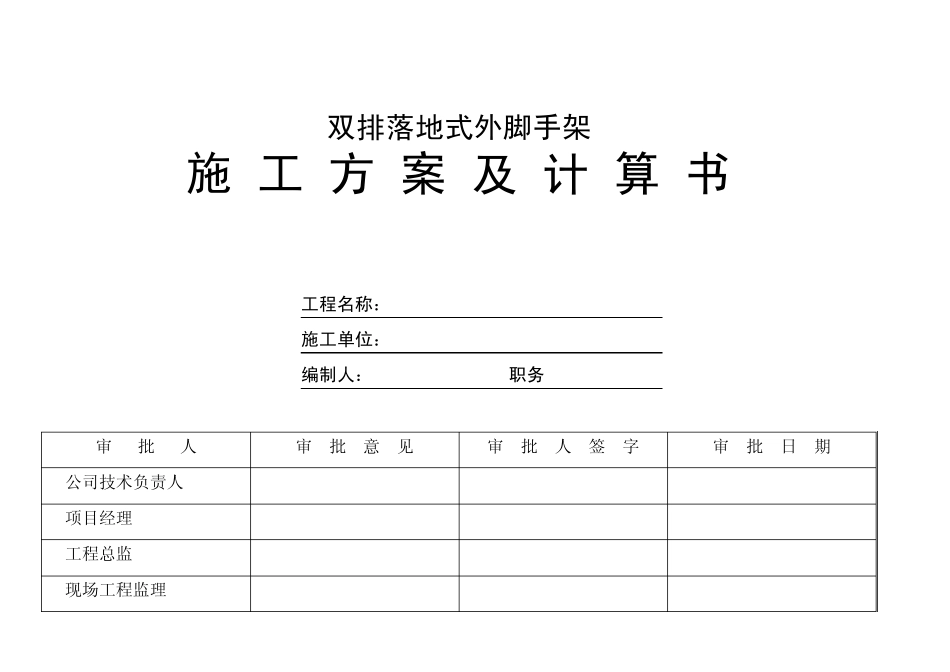

双排落地式外脚手架 施 工 方 案 及 计 算 书 工程名称： 施工单位： 编制人： 职务 审 批 人 审 批 意 见 审 批 人 签 字 审 批 日 期 公司技术负责人 项目经理 工程总监 现场工程监理 1 第一章 方案说明部分 一、 方案选择 本工程结合实际情况，采用扣件式双排钢管脚手架进行搭设，钢管外径φ 48，壁厚3.5mm，采用焊接钢管或无缝钢管（Q235-A级）。扣件采用材质符合国家有关规定的3号钢。安全网必须是经有关部门认证的生产厂家的产品。其钢管立杆间距1.5m，脚手架宽度0.8m，立杆步距1.7 m，剪刀撑按45º进行搭设。为 保 证架体 的整 体 承 载 力 和 稳 定性 ，在 各 层 结构 处 下 地 埋 件设置 连 墙 杆，以 保 证架体 的稳 定性 。主 楼外架高 度约 为 30m。 脚手架外立杆侧 满 挂 密 目 安全网进行封 闭 ，施 工层 脚手架内 立杆与 建 筑 手之 间采用兜网进行封 闭 。 考虑材料从楼 屋运出，在 每层 楼 层 侧 设置 卸料平台，卸料平台必须与 建 筑 物拉结，不得与 脚手架连 结。 必须按规定设置 连 墙 拉结点，连 墙 件按三步三跨设置 ，每根连 墙 件覆盖面积不大于 40㎡。在 每层 边梁进行预埋 铁管，脚手架的水平杆与 预埋 铁管连 接,水平杆与 外架进行连 接。 二、 技术参数 双排外架立杆间距1.5m，脚手架宽度为 0.8m，立杆步距1.7m；内 立杆距离墙 面 40cm左右，剪刀撑搭设角度45º。剪刀撑斜杆两端扣件与 立杆节点的距离不大于 20cm，最下 面的斜杆与 立杆的连 接点离地 面不宜大于 50cm，脚手架各 杆件相交伸出的端头均应大于 10cm，以防杆件滑落。 三、 钢管脚手架搭设的基本要求 2 扣件式钢管脚手架的搭设顺序为→摆放成品立杆底座→摆放扫地杆→逐根树立立杆并随即与扫地杆扣紧→装扫地小横杆并与立杆或扫地杆扣紧→安第一步大横杆与各立杆扣紧→安第一步小横杆→安第二步大横杆→安第二步小横杆→安第三、四步大横杆和小横杆→连墙杆→接立杆→加设剪刀撑。 四、 技术要点 1.底座、垫板： 外脚手架内、外立杆坐落于车库的混凝土顶板上，安装铁脚。底座、垫板均应准确地放在每条立杆管内定位线上，且必须铺放平稳，不得悬空；垫板采用定制作成品的立杆底座。不能漏设以确保满足承载能力要求。 2.施工要求 必须使用合格材料，对于有变形和不合格的扣件均不得使用。在外脚架搭设...
