35KV变电站保护设备试验报告

35KV变电站保护设备试验报告_第1页
1/21

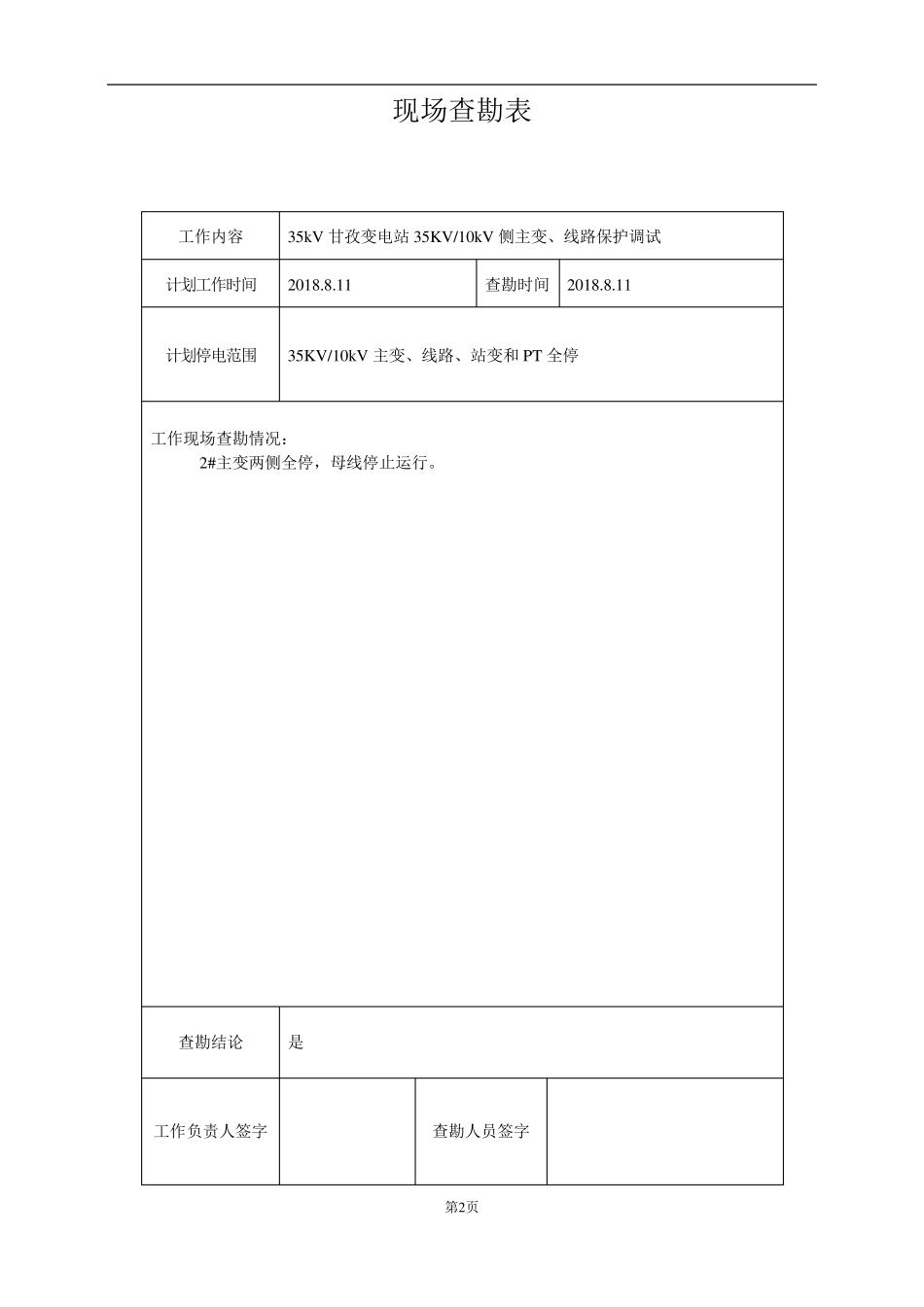

35KV变电站保护设备试验报告_第2页
2/21
35KV变电站保护设备试验报告_第3页
3/21
第1页 X X X X 电力集团工程有限责任公司 继电保护设备试验报告 甘孜35kV 变电站 35kV/10kV 主变和线路 保护 批 准: 审 核: 工作负责人: 工作班成员: 检 验 类 别: 新安装调试 编制日期 : 2018 年 8 月 17 日 第2页 现场查勘表 工作内容 35kV 甘孜变电站35KV/10kV 侧主变、线路保护调试 计划工作时间 2018.8.11 查勘时间 2018.8.11 计划停电范围 35KV/10kV 主变、线路、站变和 PT 全停 工作现场查勘情况: 2#主变两侧全停,母线停止运行。 查勘结论 是 工作负责人签字 查勘人员签字 第3 页 作业三措书 一、组织措施 工作负责人: 技术负责人: 安全负责人: 工作班成员: 检验日期: 2 0 1 8 年 8 月 1 1 日 ~ 2 0 1 8 年 8 月 1 7 日 二、安全技术措施 1 . 工作前准备好相关图纸资料,熟悉其二次回路; 2 . 办理工作票,严格遵守安规及现场工作的各项规定; 3 .工作开始前,工作人员列队听取工作负责人讲解安全措施、注意事项及工作安排; 4 .带开关传动时,必须经当值正班同意并派专人在现场看守; 5 .若遇多班组工作时,应注意加强监护,协调工作; 6 .工作中应注意正确使用万用表。 三、现场危险点分析及控制措施: 序号 危险点分析 控制措施 1 试验电压加在运行小母线上,造成校验仪烧坏或运行设备动作 断开与外回路的联系 2 电源搭接不当,造成交流短路或危及工作人员 工作电源不准钩挂搭接,搭接时必须有人监护 3 带电插、拔插件,导致插件损坏 断开直流电源后才允许插、拔插件 4 绝缘测试中烧毁微机保护装置插件 试验前应按相关规定拔出有关插件 5 工作中拆错线,恢复时接错位置 拆接线必须有记录,应采取谁拆线谁恢复的原则,拆线工作必须进行核对,复查。 6 工作中误碰带电端子 将带电部分端子可靠隔离 7 整组传动试验或绝缘测试中误伤相关班组工作人员 工作前与工作总负责人联系好,并告知相关班组工作人员,工作时现场必须有人监护 第4 页 工作前的准备 1 、 试验工作流程表(工作班每位成员必须熟悉) 流程步骤 流程内容 1 工作前准备 2 工作负责人履行工作许可手续,向工作班成员交待工作现场及有关注意事项 3 工作负责人监护安措执行人做好各项安全措施,按要求填写安全措施记录表 4 按继电保护试验工作规范要求, 完成各项调试项目 外观及接线检查(包括螺丝、连片的紧固) 交...
