35KV变电站施工方案

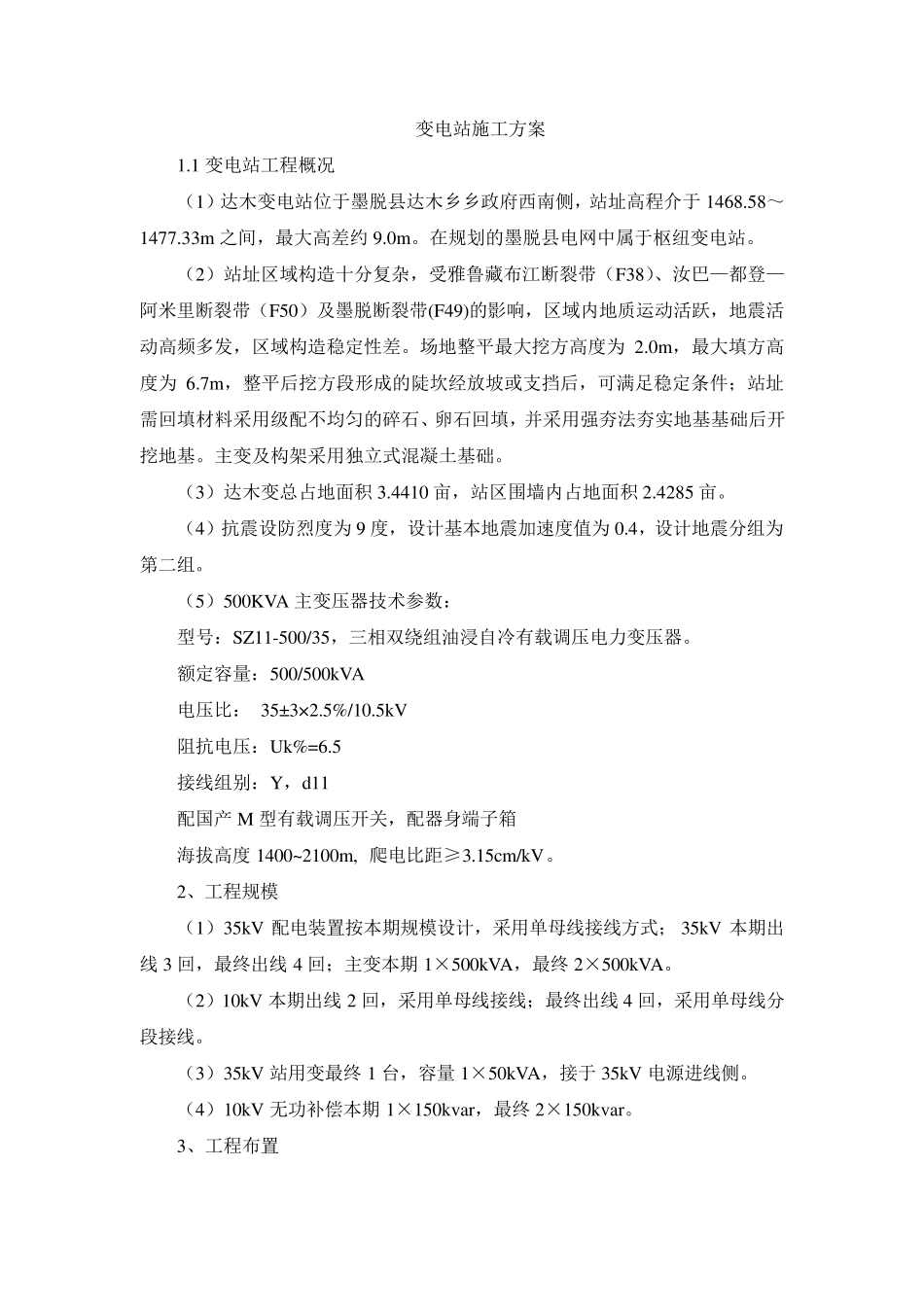

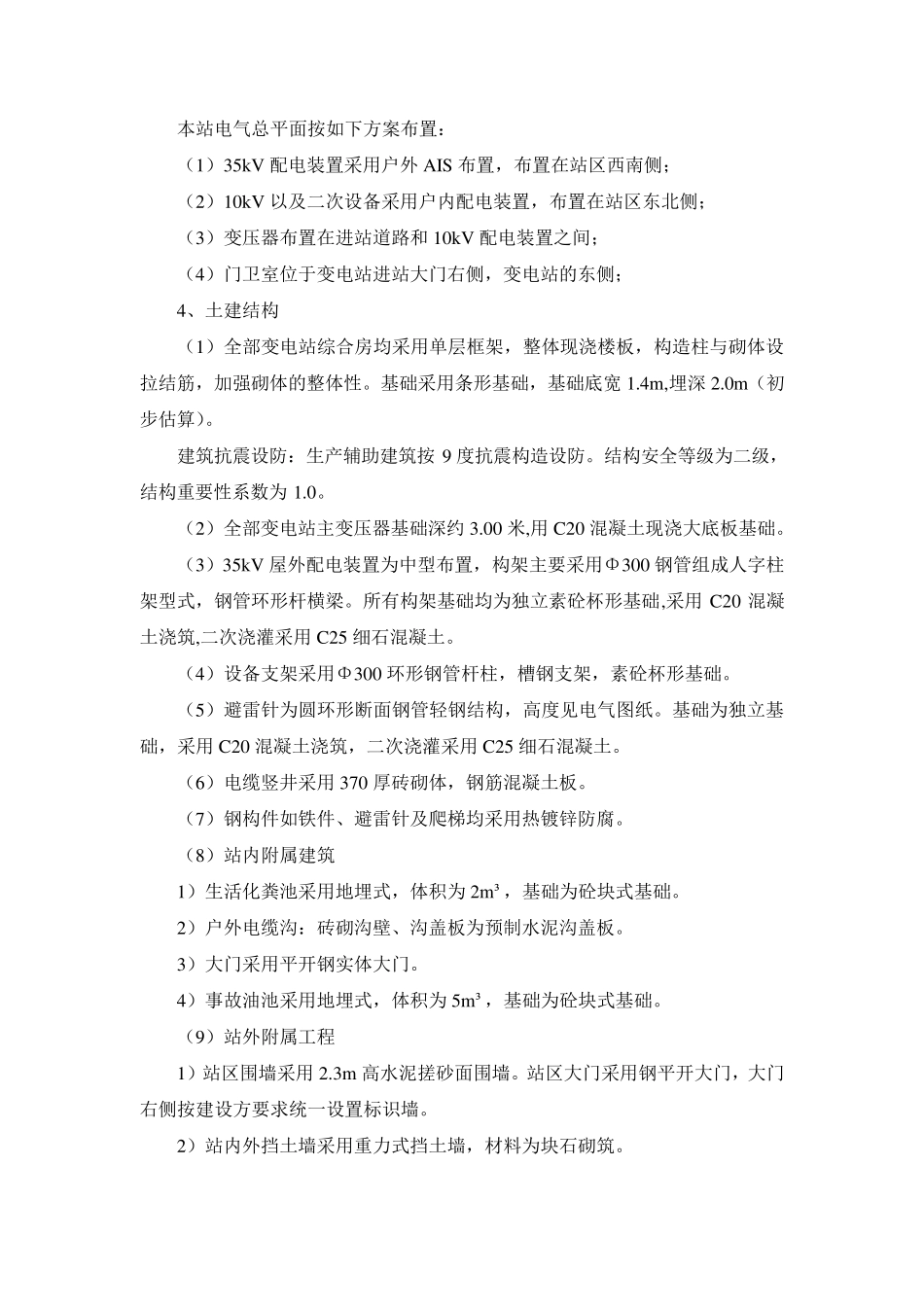

变电站施工方案 1.1 变电站工程概况 （1）达木变电站位于墨脱县达木乡乡政府西南侧，站址高程介于 1468.58～1477.33m 之间，最大高差约 9.0m。在规划的墨脱县电网中属于枢纽变电站。 （2）站址区域构造十分复杂，受雅鲁藏布江断裂带（F38）、汝巴—都登—阿米里断裂带（F50）及墨脱断裂带(F49)的影响，区域内地质运动活跃，地震活动高频多发，区域构造稳定性差。场地整平最大挖方高度为 2.0m，最大填方高度为 6.7m，整平后挖方段形成的陡坎经放坡或支挡后，可满足稳定条件；站址需回填材料采用级配不均匀的碎石、卵石回填，并采用强夯法夯实地基基础后开挖地基。主变及构架采用独立式混凝土基础。 （3）达木变总占地面积3.4410 亩，站区围墙内占地面积2.4285 亩。 （4）抗震设防烈度为 9 度，设计基本地震加速度值为 0.4，设计地震分组为第二组。 （5）500KVA 主变压器技术参数： 型号：SZ11-500/35，三相双绕组油浸自冷有载调压电力变压器。 额定容量：500/500kVA 电压比： 35±3×2.5%/10.5kV 阻抗电压：Uk%=6.5 接线组别：Y，d11 配国产M 型有载调压开关，配器身端子箱 海拔高度 1400~2100m, 爬电比距≥3.15cm/kV。 2、工程规模 （1）35kV 配电装置按本期规模设计，采用单母线接线方式； 35kV 本期出线3 回，最终出线4 回；主变本期1×500kVA，最终2×500kVA。 （2）10kV 本期出线2 回，采用单母线接线；最终出线4 回，采用单母线分段接线。 （3）35kV 站用变最终1 台，容量1×50kVA，接于 35kV 电源进线侧。 （4）10kV 无功补偿本期1×150kvar，最终2×150kvar。 3、工程布置 本站电气总平面按如下方案布置： （1）35kV 配电装置采用户外AIS 布置，布置在站区西南侧； （2）10kV 以及二次设备采用户内配电装置，布置在站区东北侧； （3）变压器布置在进站道路和10kV 配电装置之间； （4）门卫室位于变电站进站大门右侧，变电站的东侧； 4、土建结构 （1）全部变电站综合房均采用单层框架，整体现浇楼板，构造柱与砌体设拉结筋，加强砌体的整体性。基础采用条形基础，基础底宽1.4m ,埋深2.0m （初步估算）。 建筑抗震设防：生产辅助建筑按9 度抗震构造设防。结构安全等级为二级，结构重要性系数为1.0。 （2）全部变电站主变压器基础深约3.00 米,用C20 混凝土现浇大底板基础。 （3）35kV 屋外配电装置为中型布置，构架主要采用Φ300 钢管组成人字柱架型式，钢管环形杆横梁...
