35kV变电站钢结构安装施工方案

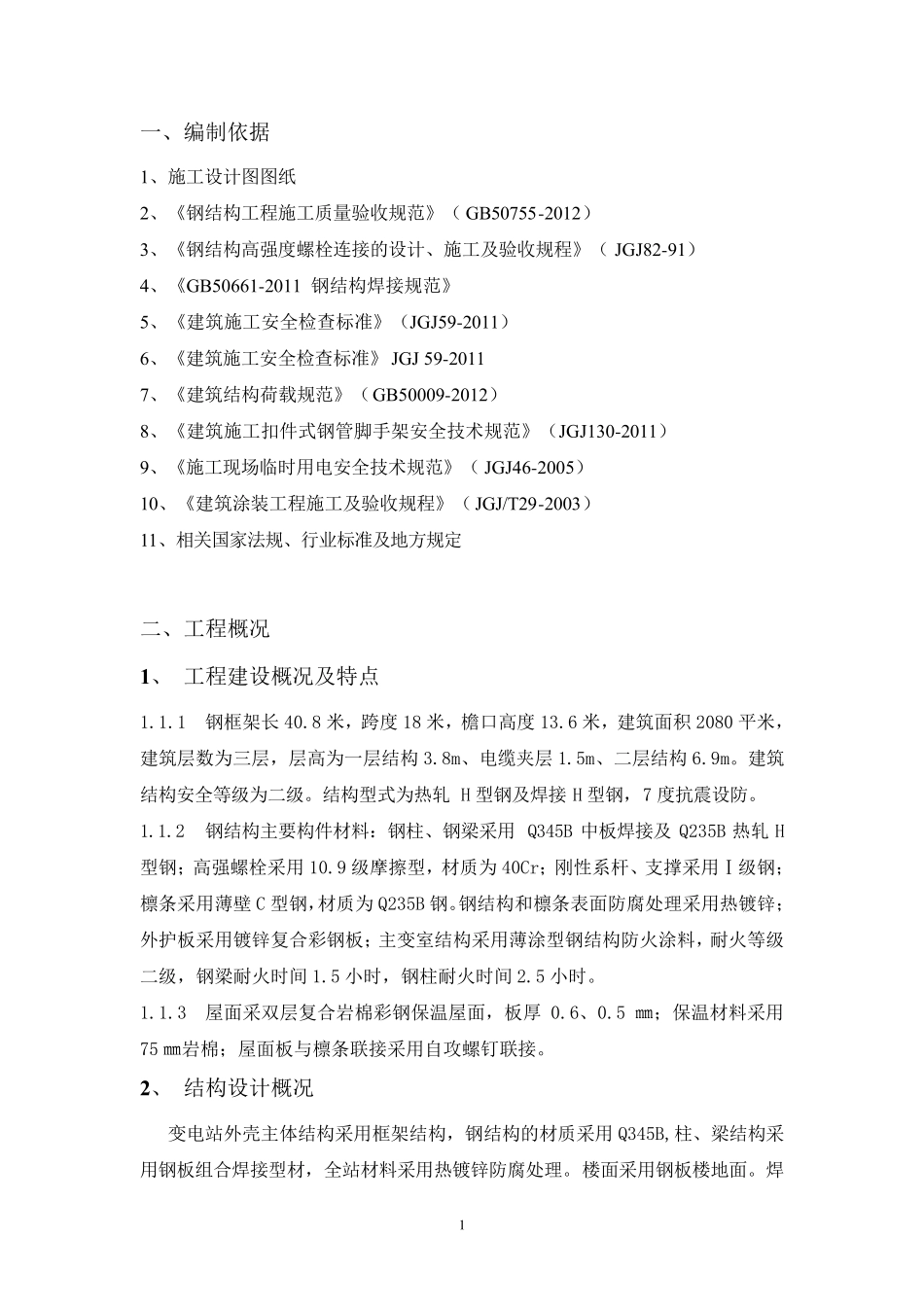

山西潞安环保能源开发有限公司王庄煤矿北栗风井35kV 变电站 钢结构安装施工方案 批准： 审核： 编制： 湖南湘能电力强弱电实业有限公司 王庄煤矿变电站项目部 2016 年 07 月 目录 一、编制依据.........................................1 二、工程概况.........................................1 三、施工组织机构.....................................2 四、吊装前的准备工作.................................2 五、主要施工工序及进度安排...........................5 六、钢结构安装及安全措施要求.........................5 七、测量校正.........................................22 八、质量标准.........................................27 九、安全保证措施.....................................29 十、现场文明施工.....................................33 十一、雨期施工措施...................................34 十、成品、半成品保护措施...............................34 1 一、编制依据 1、施工设计图图纸 2、《钢结构工程施工质量验收规范》（GB50755-2012） 3、《钢结构高强度螺栓连接的设计、施工及验收规程》（JGJ82-91） 4、《GB50661-2011 钢结构焊接规范》 5、《建筑施工安全检查标准》（JGJ59-2011） 6、《建筑施工安全检查标准》JGJ 59-2011 7、《建筑结构荷载规范》（GB50009-2012） 8、《建筑施工扣件式钢管脚手架安全技术规范》（JGJ130-2011） 9、《施工现场临时用电安全技术规范》（JGJ46-2005） 10、《建筑涂装工程施工及验收规程》（JGJ/T 29-2003） 11、相关国家法规、行业标准及地方规定 二、工程概况 1、 工程建设概况及特点 1.1.1 钢框架长40.8 米，跨度18 米，檐口高度13.6 米，建筑面积2080 平米，建筑层数为三层，层高为一层结构3.8m、电缆夹层1.5m、二层结构6.9m。建筑结构安全等级为二级。结构型式为热轧H 型钢及焊接H 型钢，7 度抗震设防。 1.1.2 钢结构主要构件材料：钢柱、钢梁采用Q345B 中板焊接及Q235B 热轧H型钢；高强螺栓采用10.9 级摩擦型，材质为40Cr；刚性系杆、支撑采用Ⅰ级钢；檩条采用薄壁 C 型钢，材质为Q235B 钢。钢结构和檩条表面防腐处理采用热镀锌；外护板采用镀锌复合彩钢板；主变室结构采用薄涂型钢结构防火涂料，耐火等级二级，钢梁耐火时间1.5 小时，钢柱耐火时间2.5 小时。 1.1.3 屋面采双层复合岩棉...
