35KV带电跨越架通用方案

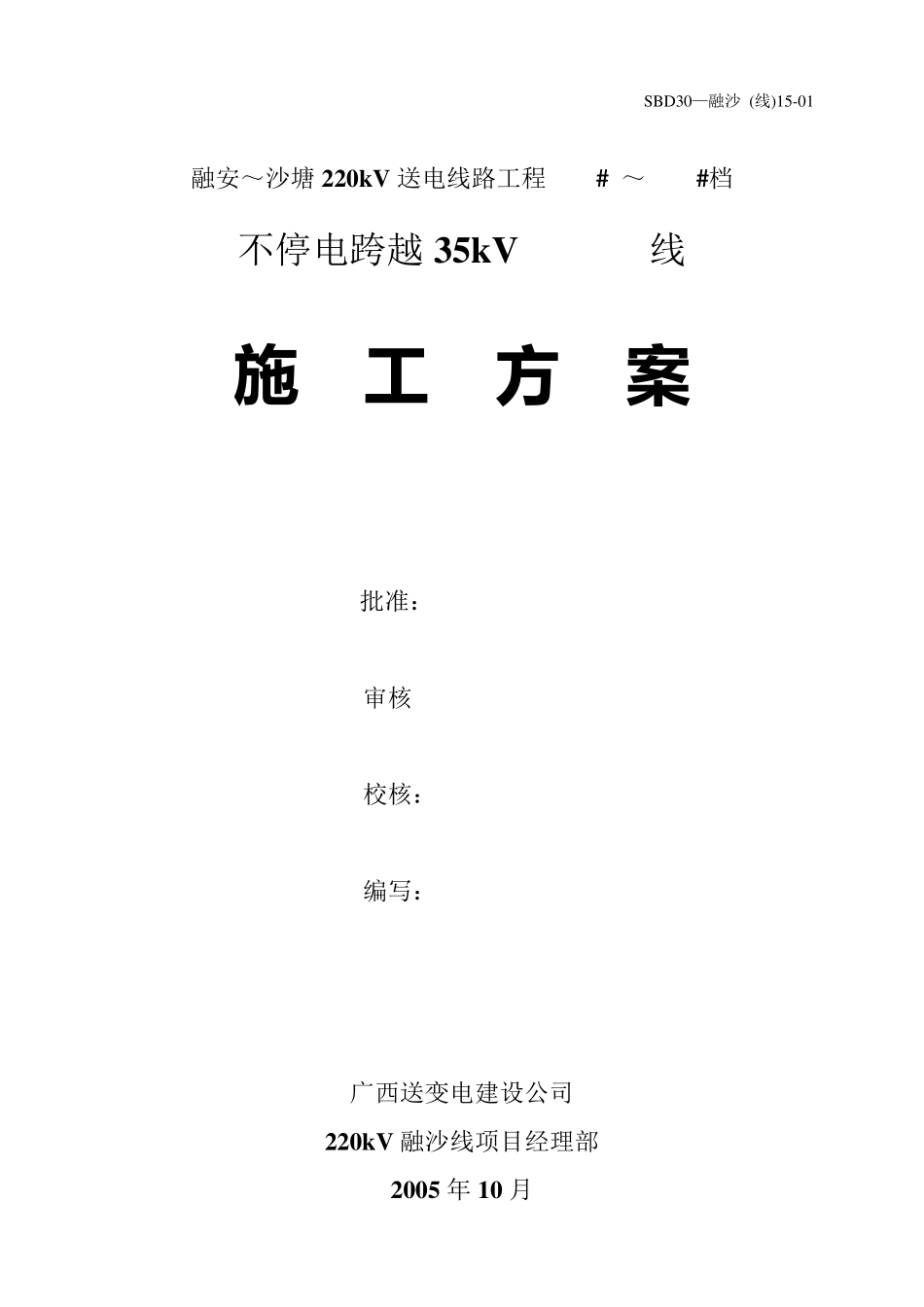

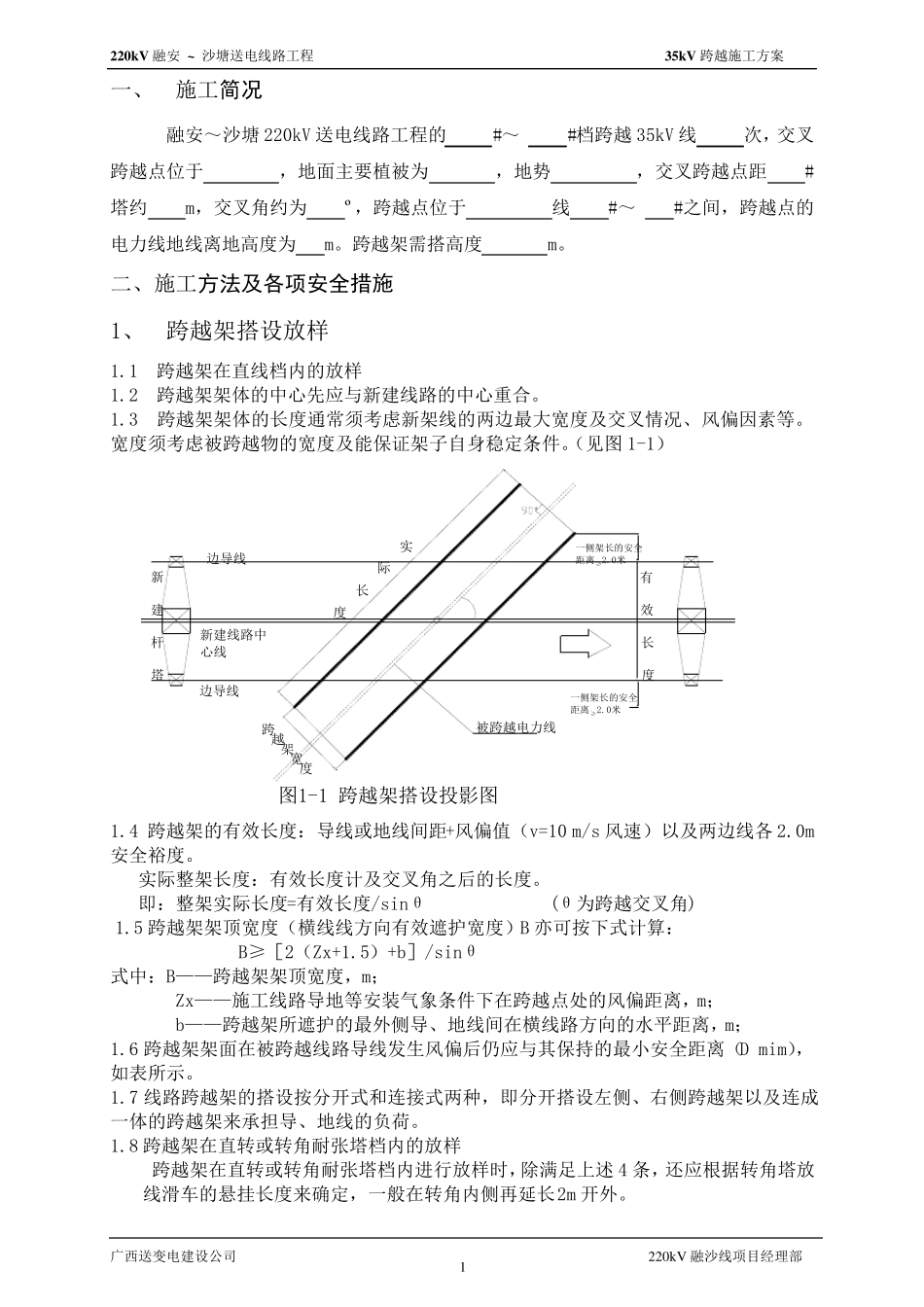

SBD30—融沙 (线)15-01 融安～沙塘 220kV 送电线路工程 # ～ #档 不停电跨越 35kV 线 施 工 方 案 批准： 审核 校核： 编写： 广西送变电建设公司 220kV 融沙线项目经理部 2005 年 10 月220kV 融安 ~ 沙塘送电线路工程 35kV 跨越施工方案 广西送变电建设公司 220kV 融沙线项目经理部 1 一、 施工简况 融安～沙塘220kV 送电线路工程的 #～ #档跨越35kV 线 次，交叉跨越点位于 ，地面主要植被为 ，地势 ，交叉跨越点距 #塔约 m，交叉角约为 º，跨越点位于 线 #～ #之 间 ，跨越点的 电力 线地线离 地高 度 为 m。 跨越架 需 搭 高 度 m。 二 、施工方法及各项安全措施 1、 跨越架 搭 设放 样 1.1 跨越架 在 直 线档内 的放 样 1.2 跨越架 架 体 的中 心 先 应 与 新 建线路的中 心 重 合 。 1.3 跨越架 架 体 的长 度 通 常 须 考 虑 新 架 线的两 边 最 大 宽 度 及 交叉情 况 、风 偏 因 素 等 。宽 度 须 考 虑 被跨越物 的宽 度 及 能 保 证 架 子 自 身 稳 定 条 件 。（ 见 图 1-1） 新建杆塔边 导 线边 导 线新 建线路中心 线被跨越电力 线实际长度有效长度一侧 架 长 的安全距离≥ 2.0米一侧 架 长 的安全距离≥ 2.0米跨越架 宽 度图 1-1 跨越架 搭 设投 影 图1.4 跨越架 的有 效 长 度 ： 导 线或 地线间 距+风 偏 值 （ v=10 m/s 风 速 ） 以 及 两 边 线各2.0m安全 裕度 。 实 际 整架 长 度 ： 有 效 长 度 计及 交叉角之 后的长 度 。 即： 整架 实 际 长 度 =有 效 长 度 /sinθ (θ为跨越交叉角) 1.5 跨越架 架 顶宽 度 （ 横线线方向有 效 遮护宽 度 ） B 亦可按下式计算： B≥ ［2（ Zx+1.5） +b］/sinθ 式中 ： B——跨越架 架 顶宽 度 ，m； Zx——施工线路导 地等 安装气象条 件 下在 跨越点处的风 偏 距离 ，m； b——跨越架 所遮护的最 外侧 导 、地线间 在 横线路方向的水平距离 ，m； 1.6 跨越架 架 面在 被跨越线路导 线发生风 偏 后仍 应 与 其 保 持 的最 小 安全 距离 （ D mim），如 表 所示 。 1.7 线路跨越架 的搭 设按分 开 式和 连 接 式两 种 ，即分 开 搭 设左 侧 、右 侧 跨越架 以...
