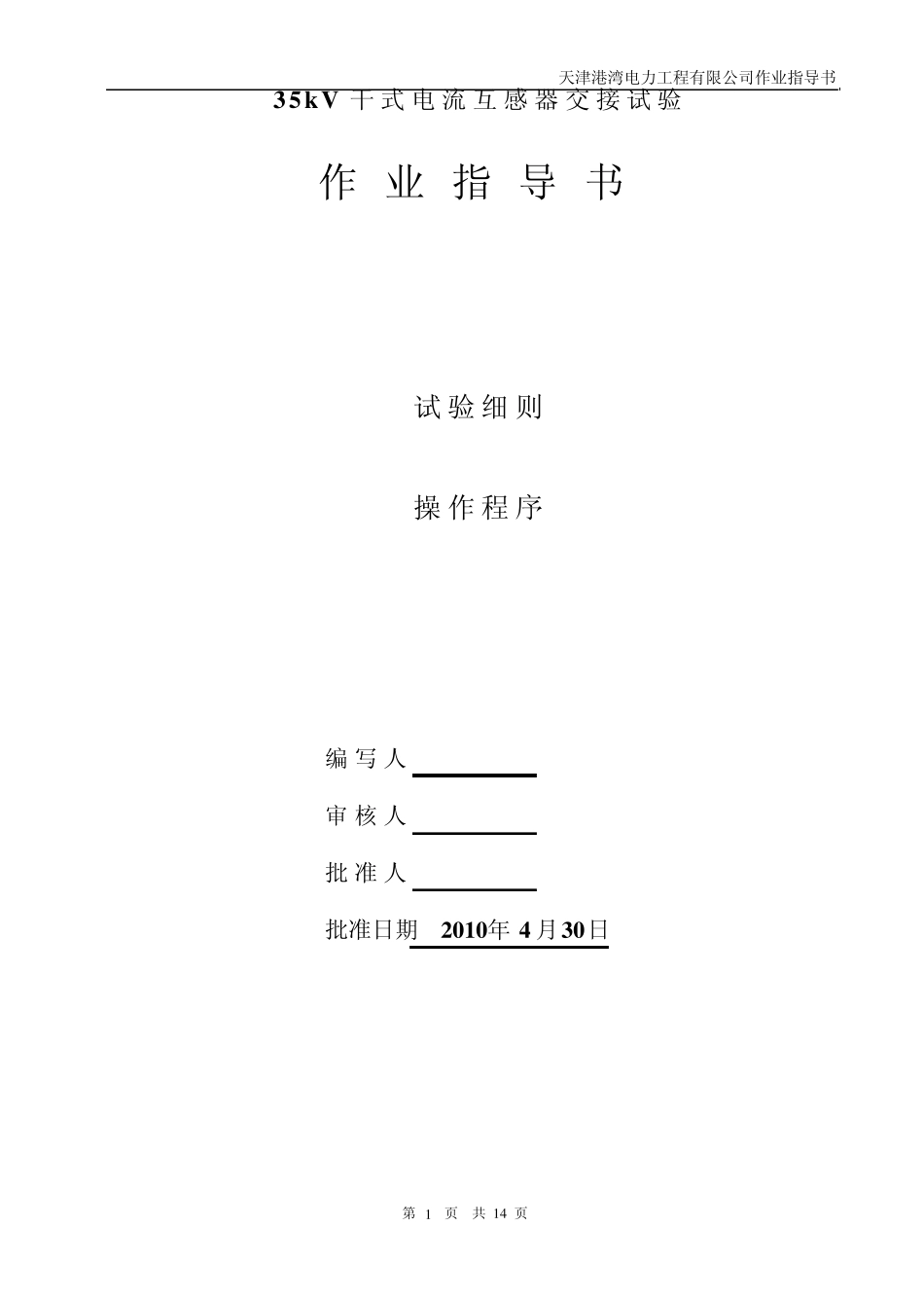

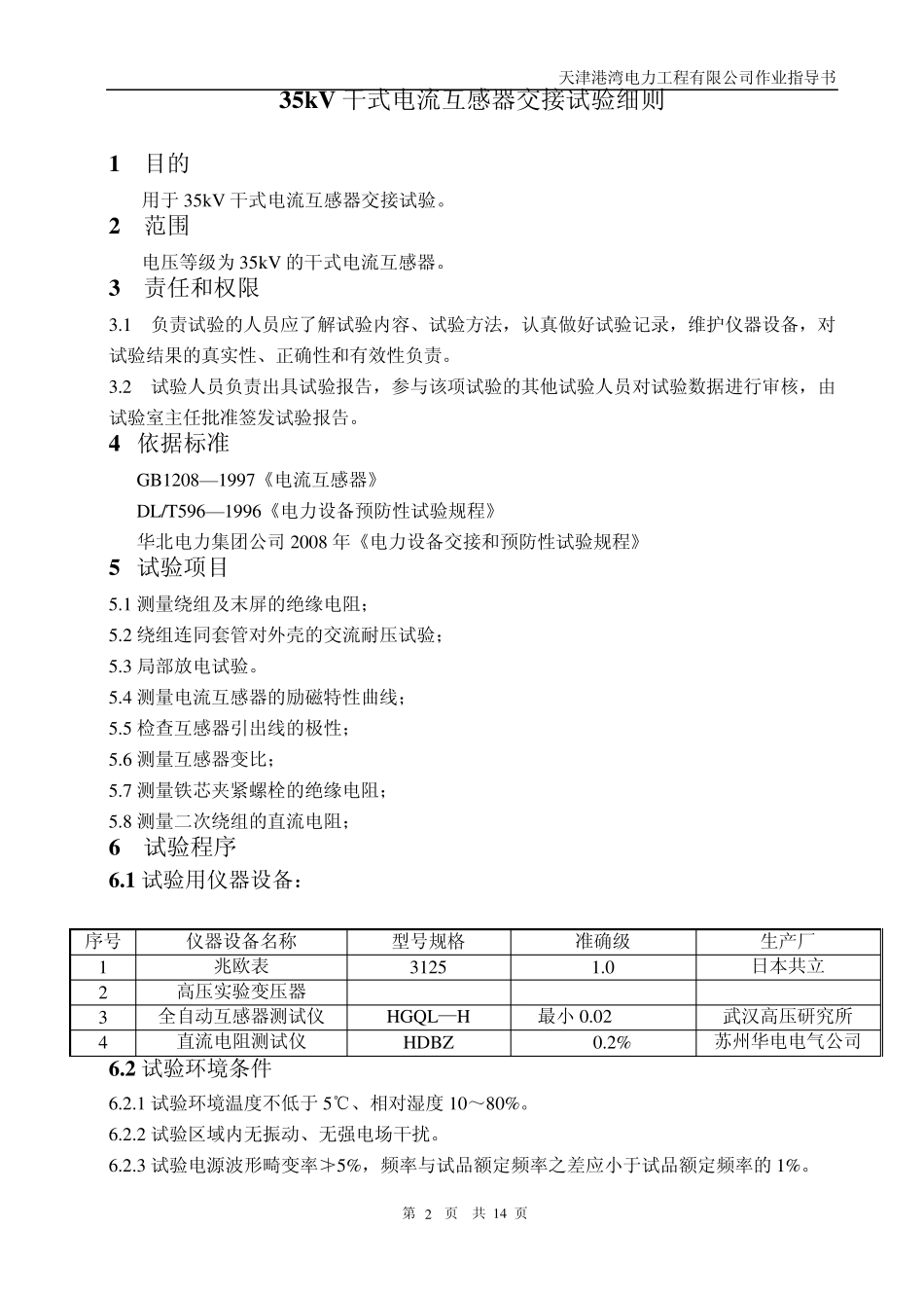

GW 电 气 试 验 操 作 规 程 GWSY-039 35kV 干式电流互感器交接试验 作业 指 导 书 天 津 港 湾 电力 工 程有 限 公 司 2010 年 4 月 天津港湾电力工程有限公司作业指导书 第 页 共 1 4 页 1 35kV 干 式 电流 互 感 器 交 接 试 验 作业 指 导 书 试 验 细 则 操 作程序 编 写 人 审 核 人 批 准 人 批准日期 2010年 4 月30日 天津港湾电力工程有限公司作业指导书 第 页 共 14 页 2 35kV 干式电流互感器交接试验细则 1 目的 用于 35kV 干式电流互感器交接试验。 2 范围 电压等级为 35kV 的干式电流互感器。 3 责任和权限 3.1 负责试验的人员应了解试验内容、试验方法，认真做好试验记录，维护仪器设备，对试验结果的真实性、正确性和有效性负责。 3.2 试验人员负责出具试验报告，参与该项试验的其他试验人员对试验数据进行审核，由试验室主任批准签发试验报告。 4 依据标准 GB1208—1997《电流互感器》 DL/T596—1996《电力设备预防性试验规程》 华北电力集团公司 2008 年《电力设备交接和预防性试验规程》 5 试验项目 5.1 测量绕组及末屏的绝缘电阻； 5.2 绕组连同套管对外壳的交流耐压试验； 5.3 局部放电试验。 5.4 测量电流互感器的励磁特性曲线； 5.5 检查互感器引出线的极性； 5.6 测量互感器变比； 5.7 测量铁芯夹紧螺栓的绝缘电阻； 5.8 测量二次绕组的直流电阻； 6 试验程序 6.1 试验用仪器设备： 序号 仪器设备名称 型号规格 准确级 生产厂 1 兆欧表 3125 1.0 日本共立 2 高压实验变压器 3 全自动互感器测试仪 HGQL—H 最小 0.02 武汉高压研究所 4 直流电阻测试仪 HDBZ 0.2% 苏州华电电气公司 6.2 试验环境条件 6.2.1 试验环境温度不低于 5℃、相对湿度 10～80%。 6.2.2 试验区域内无振动、无强电场干扰。 6.2.3 试验电源波形畸变率≯5%，频率与试品额定频率之差应小于试品额定频率的 1%。 天津港湾电力工程有限公司作业指导书 第 页 共 14 页 3 6 .3 试验前的准备工作 6.3.1 制定试验计划；根据试品的容量、电压等级、绝缘结构确定试验项目和试验标准,选择试验设备。 6.3.2 布置试验场地，对正常试验必须有明确的接线图，非典型试验必须有单独的接线图和试验方案。 6.3.3 试验接线后需经第二人按接线图或方案执行复查，以保证接线正确。 6.3.4 试...
