35KV架空线路基础施工方案

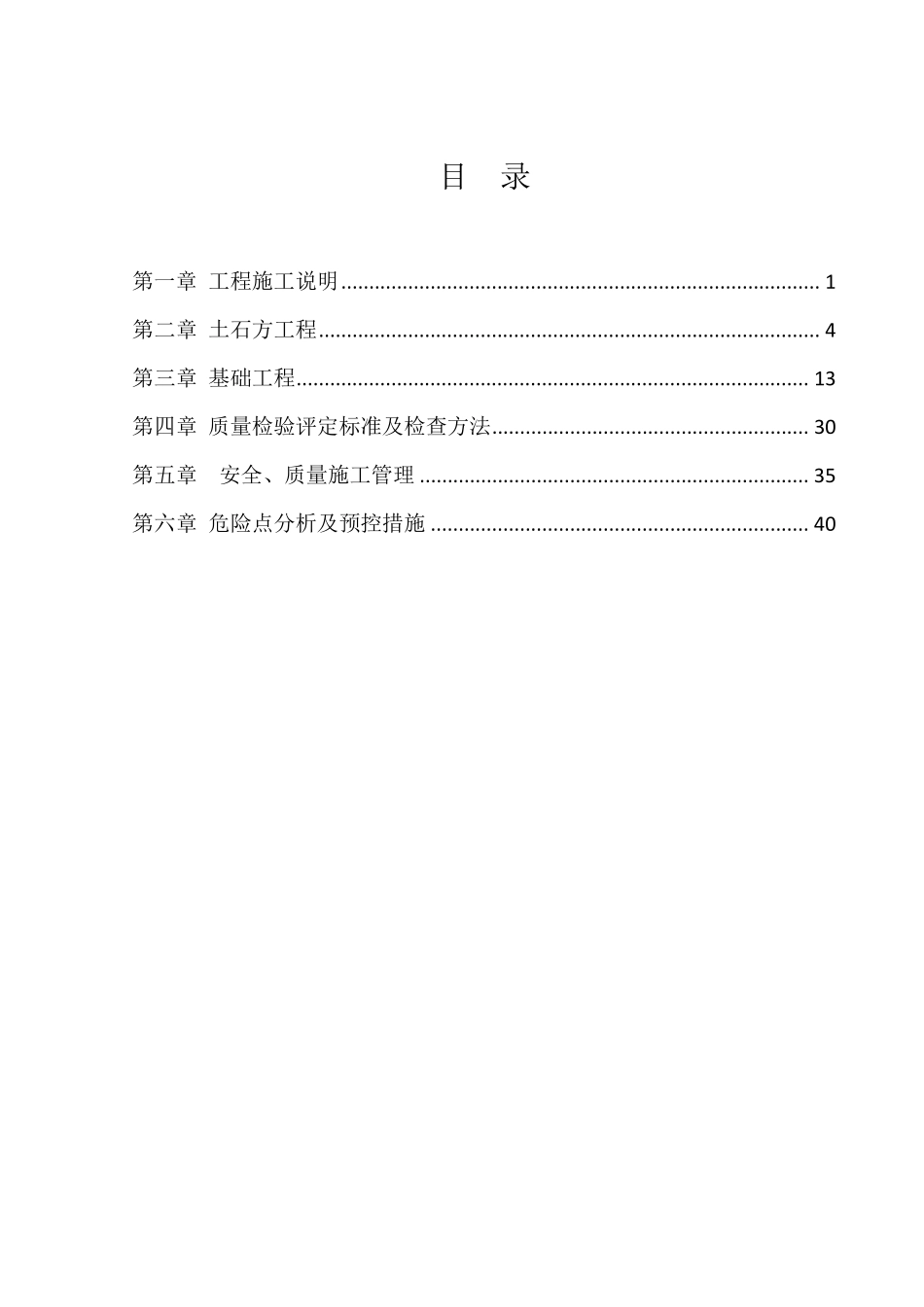

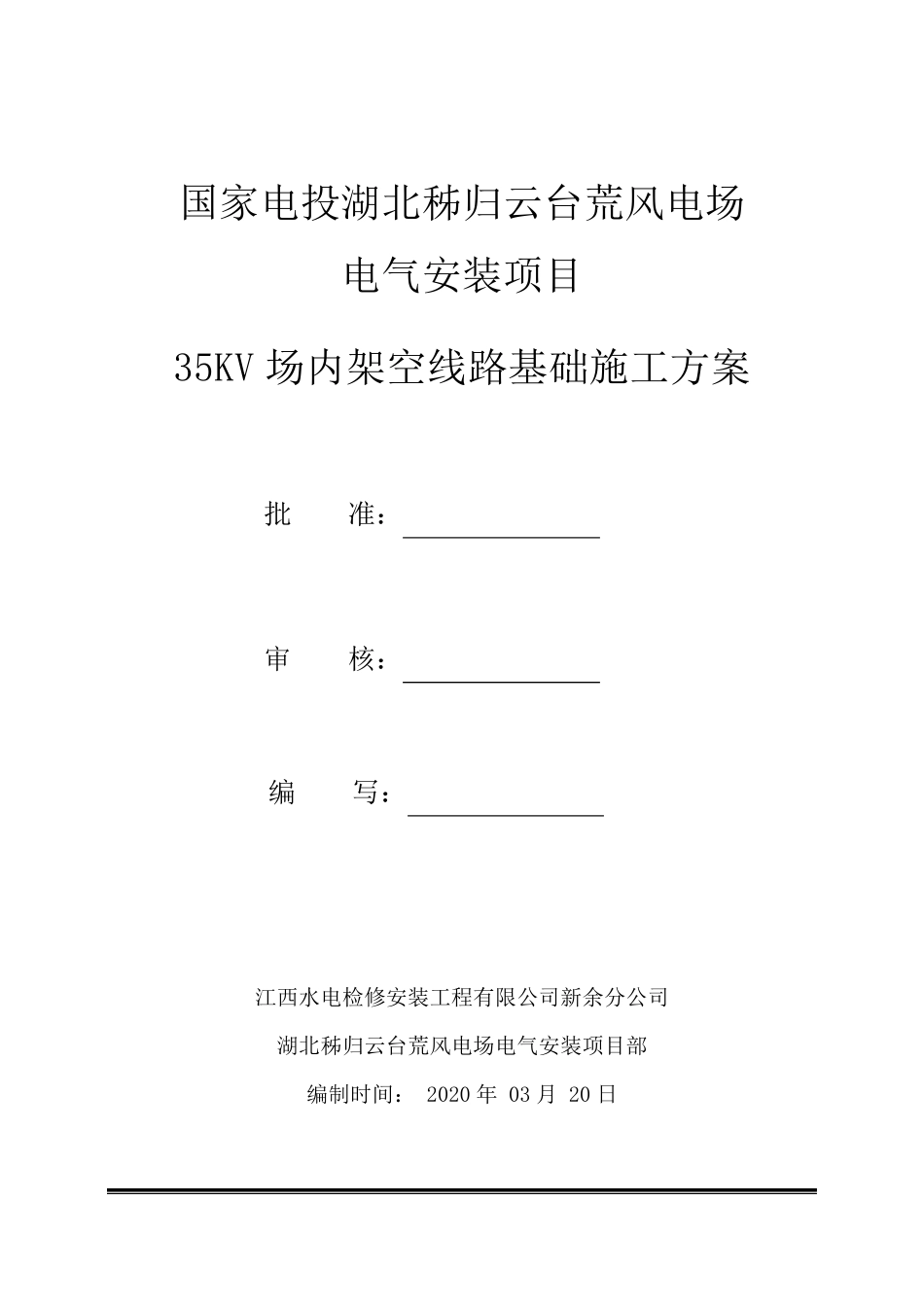

国家电投湖北秭归云台荒风电场 电气安装项目 35KV 场内架空线路基础施工方案 批 准： 审 核： 编 写： 江西水电检修安装工程有限公司新余分公司 湖北秭归云台荒风电场电气安装项目部 编制时间： 2020 年 03 月 20 日 目 录 第一章 工程施工说明 ...................................................................................... 1 第二章 土石方工程 .......................................................................................... 4 第三章 基础工程 ............................................................................................ 13 第四章 质量检验评定标准及检查方法 ......................................................... 30 第五章 安全、质量施工管理 ...................................................................... 35 第六章 危险点分析及预控措施 .................................................................... 40 1 1 第一章 工程施工说明 1.1 工程简述 本工程位于湖北省宜昌市秭归县。 本工程为国家电投湖北秭归云台荒风电场电气安装项目，本工程架空部分包括集电线路A 线、B 线、C 线、D 线等四条集电线路。 场地位于湖北省长阳土家族自治县西北边陲，长阳县榔坪镇北部，县城距宜昌市约 30km。风电场场址区主要山脊海拔高度在 1600～2000m 之间，场地较为开阔，地势起伏较大。路径沿线无自然保护区、风景区，无文物保护区分布。根据野外工程地质调查，场地内浅部地基土主要由第四系残坡积形成的粉质粘土组成。 本工程导线：导线采用单根 JL/G1A-150/35 钢芯铝绞线；JL/G1A-240/40 钢芯铝绞线和电力电缆。 本工程地线：线路架设两根地线，一根为JLB20A-50 铝包钢绞线，另一根为24 芯 OPGW 复合光缆(机械特性与JLB20A-50 匹配)。 本工程在施工过程中应重点注意下列技术问题： 1 .1 .1 全线路基础 全线采用的型 式 为直 柱 掏 挖 基础 ，全线地形主要为山地和水 田 ，施工时 应注意区别 铁 塔 基础 的配置 按 设计 图 纸 要求 施工。 1.1.2 基础 在浇 制 砼 前 ，应严 格 核 对 基础 跟 开及 地脚 螺 栓 间距、基础 型 号 、基础 顶 面 至 中心 桩 高差 是 否 准 确 ，确 认 无误 后 方 可 浇 制 基础 。 1.1.3 本工...
