35KV架空线路施工方案

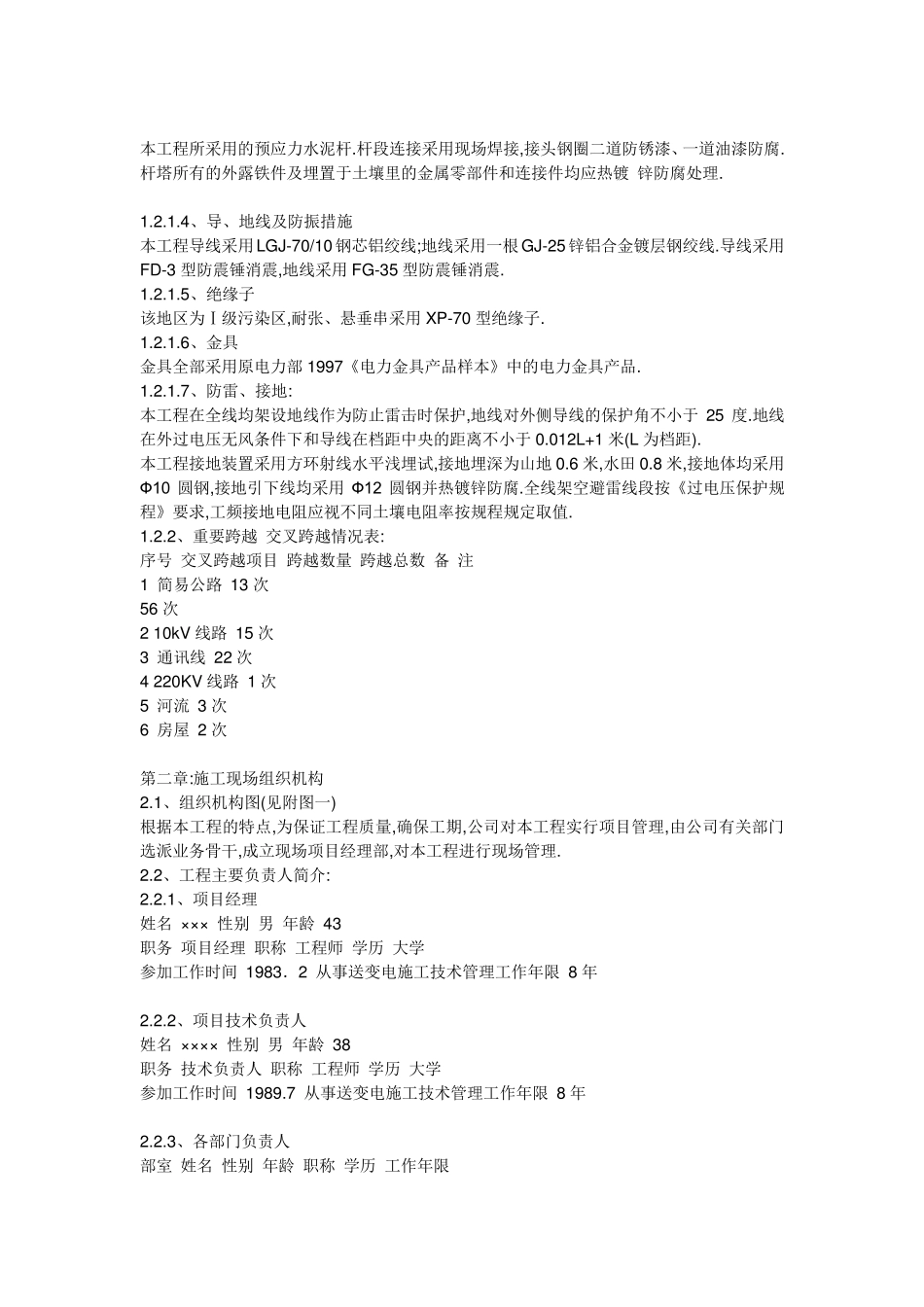

本工程所采用的预应力水泥杆.杆段连接采用现场焊接,接头钢圈二道防锈漆、一道油漆防腐.杆塔所有的外露铁件及埋置于土壤里的金属零部件和连接件均应热镀 锌防腐处理. 1.2.1.4、导、地线及防振措施 本工程导线采用LGJ-70/10 钢芯铝绞线;地线采用一根GJ-25锌铝合金镀层钢绞线.导线采用FD-3 型防震锤消震,地线采用FG-35 型防震锤消震. 1.2.1.5、绝缘子 该地区为Ⅰ级污染区,耐张、悬垂串采用XP-70 型绝缘子. 1.2.1.6、金具 金具全部采用原电力部1997《电力金具产品样本》中的电力金具产品. 1.2.1.7、防雷、接地: 本工程在全线均架设地线作为防止雷击时保护,地线对外侧导线的保护角不小于25 度.地线在外过电压无风条件下和导线在档距中央的距离不小于0.012L+1 米(L 为档距). 本工程接地装置采用方环射线水平浅埋试,接地埋深为山地0.6 米,水田 0.8 米,接地体均采用Ф 10 圆钢,接地引下线均采用Ф 12 圆钢并热镀锌防腐.全线架空避雷线段按《过电压保护规程》要求,工频接地电阻应视不同土壤电阻率按规程规定取值. 1.2.2、重要跨越 交叉跨越情况表: 序号 交叉跨越项目 跨越数量 跨越总数 备 注 1 简易公路 13 次 56 次 2 10kV 线路 15 次 3 通讯线 22 次 4 220KV 线路 1 次 5 河流 3 次 6 房屋 2 次 第二章:施工现场组织机构 2.1、组织机构图(见附图一) 根据本工程的特点,为保证工程质量,确保工期,公司对本工程实行项目管理,由公司有关部门选派业务骨干,成立现场项目经理部,对本工程进行现场管理. 2.2、工程主要负责人简介: 2.2.1、项目经理 姓名 ××× 性别 男 年龄 43 职务 项目经理 职称 工程师 学历 大学 参加工作时间 1983．2 从事送变电施工技术管理工作年限 8 年 2.2.2、项目技术负责人 姓名 ×××× 性别 男 年龄 38 职务 技术负责人 职称 工程师 学历 大学 参加工作时间 1989.7 从事送变电施工技术管理工作年限 8 年 2.2.3、各部门负责人 部室 姓名 性别 年龄 职称 学历 工作年限 施工部 × × × 男 36 助工 中专 8 年 质安部 × × × × 男 52 助工 中专 8 年 2.2.4、主要负责人及各部门主要职责: 2.2.4.1、项目经理: 项目经理是× × × × × 工程有限公司在本工程的指定代表,是本工程施工安全、质量第一负责人.其主要职责是: (1)贯彻执行国家有关法律、法规和政策,执行本公司的各种规章制度及...
