35KV架线专项施工方案

35KV架线专项施工方案_第1页
1/35
35KV架线专项施工方案_第2页
2/35
35KV架线专项施工方案_第3页
3/35

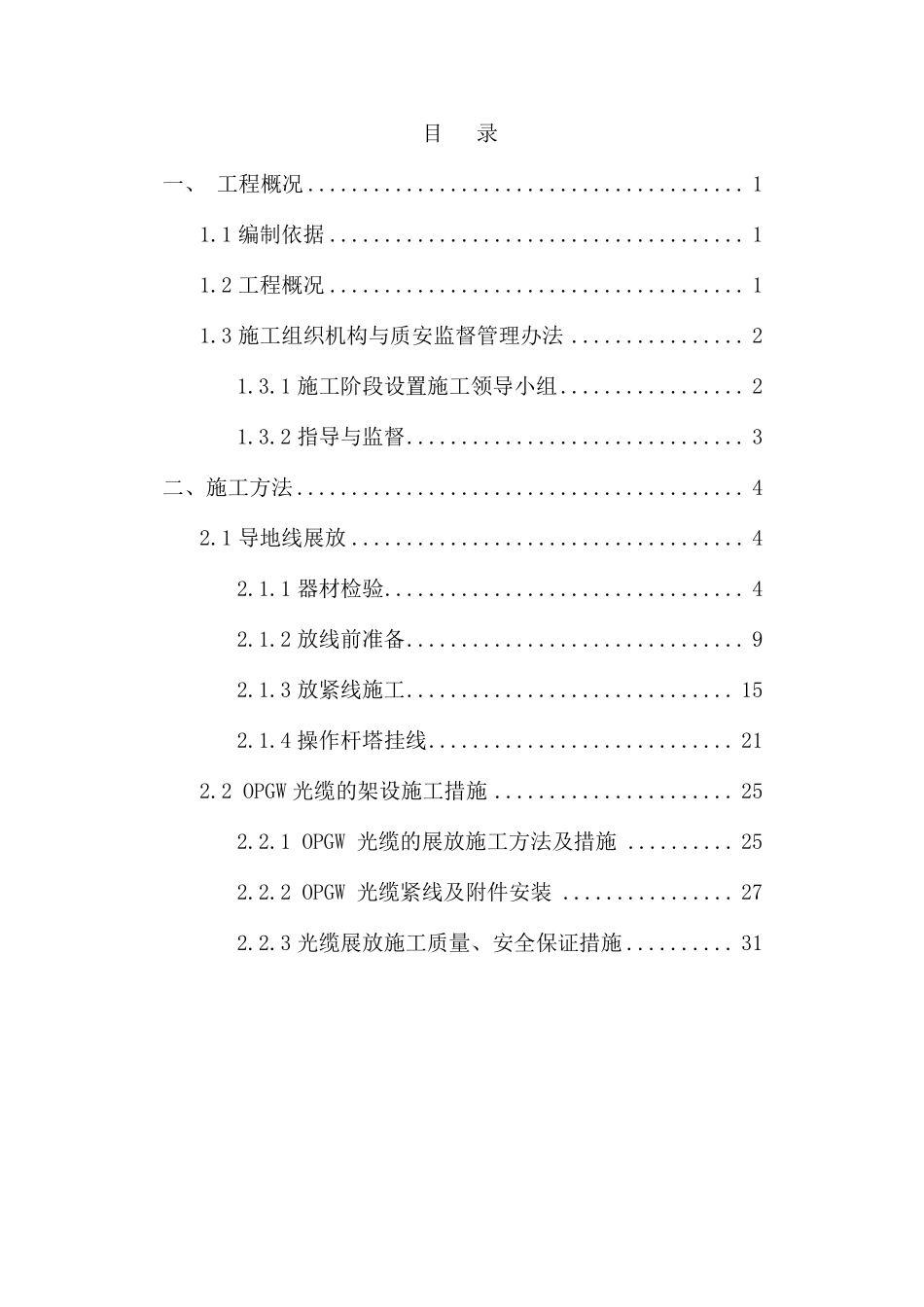

目 录 一、 工程概况 ........................................ 1 1.1 编制依据 ...................................... 1 1.2 工程概况 ...................................... 1 1.3 施工组织机构与质安监督管理办法 ................ 2 1.3.1 施工阶段设置施工领导小组 ................. 2 1.3.2 指导与监督 ............................... 3 二、施工方法 ......................................... 4 2.1 导地线展放 .................................... 4 2.1.1 器材检验 ................................. 4 2.1.2 放线前准备 ............................... 9 2.1.3 放紧线施工 .............................. 15 2.1.4 操作杆塔挂线 ............................ 21 2.2 OPGW 光缆的架设施工措施 ...................... 25 2.2.1 OPGW 光缆的展放施工方法及措施 .......... 25 2.2.2 OPGW 光缆紧线及附件安装 ................ 27 2.2.3 光缆展放施工质量、安全保证措施 .......... 31 大唐新能源龙感湖风电场工程 35KV 线路架线工程施工方案 一、 工程概况 1.1 编制依据 1、《电力建设工程施工技术管理制度》(GB/T50326-2001)。 2、《110~500KV 架空送电线路施工及验收规范》(GB50233-2005) 3、《跨越电力线路架线施工规程》(DL/T5106-1999)。 4、《电网建设安全健康与环境管理办法实施细则》(中国南方电网计[2004]27 号)。 5、《电力建设安全工作规程(架空电力线路部分)》DL5009·2-94 6、《大唐湖北龙感湖风电工程施工组织设计》 7、现行国家(或部)颁发的规范、规程和标准 8、施工现场的具体环境、气候、地质、水文实际情况。 1.2 工程概况 本 工程总 长 26.495km , 其 中单 回路15.727km , 同塔 双 回10.768km。本工程导线采用 LGJ-240/30 钢芯铝绞线,地线采用一根24 芯 G.652 OPGW,OPGW 随每基电缆下线塔接入风机后上塔。 导线是电源的输送通道,避雷线是导线与杆塔的保护设备。为了保证供电的可靠与安全,导地线的架设是一项只能做好不能做坏的工作。因此,本工序必须按照设计要求和《110~500KV 架空送电线路施工及验收规范》(GB50233-2005)精心组织施工,严格做到质量的优 良性。同时放紧线施工又是线路施工中危险程度较高的分部工作,我们每一个同志都必须以严肃认真和一丝不苟的态...
