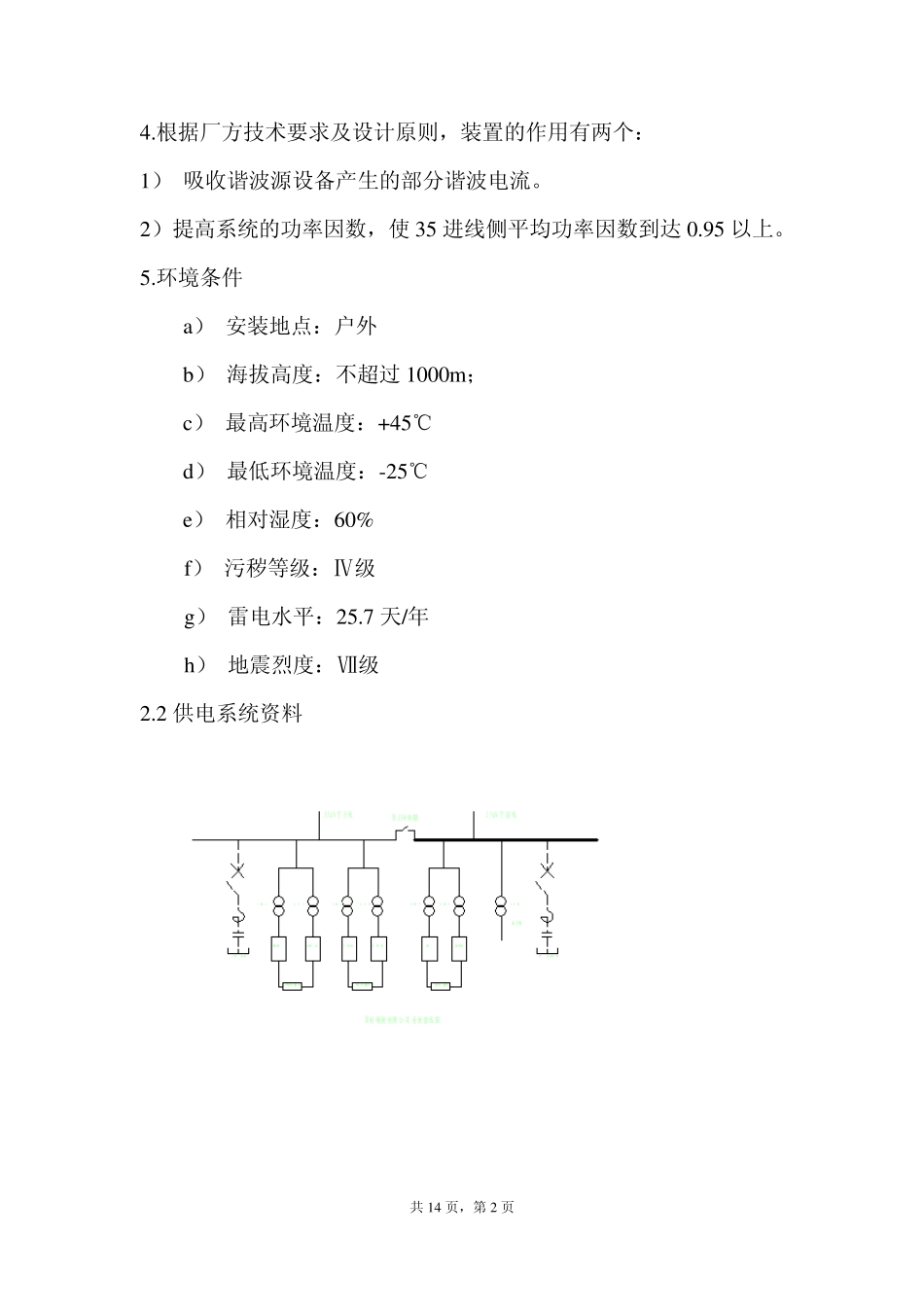

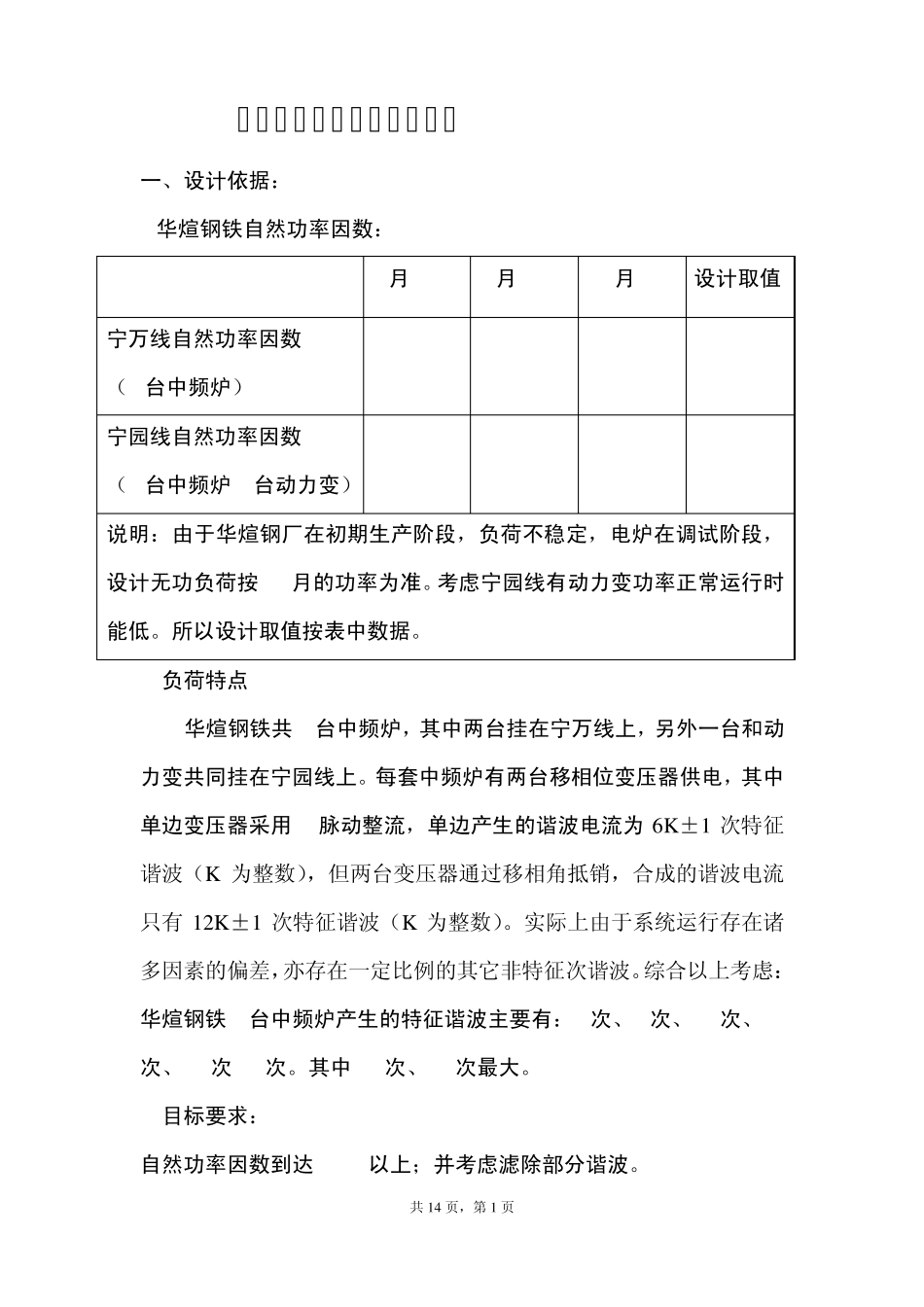

河南华煊钢铁有限公司 无功补偿装置 （技术部分） 2008-11-15 共14 页，第1 页 华煊钢铁有限公司技术方案 一、设计依据： 1华煊钢铁自然功率因数： 8月 9月 10月 设计取值 宁万线自然功率因数 （2台中频炉） 0.72 0.73 0.76 0.76 宁园线自然功率因数 （1台中频炉 1台动力变） 0.75 0.73 0.76 0.75 说明：由于华煊钢厂在初期生产阶段，负荷不稳定，电炉在调试阶段，设计无功负荷按 10月的功率为准。考虑宁园线有动力变功率正常运行时能低。所以设计取值按表中数据。 2.负荷特点 华煊钢铁共 3台中频炉，其中两台挂在宁万线上，另外一台和动力变共同挂在宁园线上。每套中频炉有两台移相位变压器供电，其中单边变压器采用 6脉动整流，单边产生的谐波电流为 6K ±1 次特征谐波（K 为整数），但两台变压器通过移相角抵销，合成的谐波电流只有 12K ±1 次特征谐波（K 为整数）。实际上由于系统运行存在诸多因素的偏差，亦存在一定比例的其它非特征次谐波。综合以上考虑：华煊钢铁 1台中频炉产生的特征谐波主要有：5次、7次、11次、13次、23次 25次。其中 11次、13次最大。 3.目标要求： 自然功率因数到达 0.95以上；并考虑滤除部分谐波。 共14 页，第2 页 4.根据厂方技术要求及设计原则，装置的作用有两个： 1） 吸收谐波源设备产生的部分谐波电流。 2）提高系统的功率因数，使35 进线侧平均功率因数到达0.95 以上。 5.环境条件 a） 安装地点：户外 b） 海拔高度：不超过1000m ； c） 最高环境温度：+45℃ d） 最低环境温度：-25℃ e） 相对湿度：60% f） 污秽等级：Ⅳ级 g） 雷电水平：25.7 天/年 h） 地震烈度：Ⅶ级 2.2 供电系统资料 共 14 页，第3 页 3.考核的技术指标 3.1 本工程只滤除部分谐波电流，主要起是无功补偿的作用，不对系统谐波造成放大。 3.2 平均功率因数要求 按厂方要求,两断母线分段运行时每断母线的平均功率因数要求大于0.95 以上，小于1。 4.无功补偿计算 4.1 宁万线最大补偿量为： 2 台运行： 平均有功功率：20000kW（每台中频炉为10000 kW） 自然功率因数：COSα1 =0.76 QC≥ P×（ tanα1-tanα2） kvar=10530 kvar 式中：P— 平均有功功率 COSα1— 自然功率因数 COSα2— 补偿后达到的功率因数 4.2 宁园线最大补偿量为： 1 台炉和1 台动力变运行： 平均有功功率：11000kW（中频炉为10000 kW，动力变取100...
