35KV线路改造工程施工组织方案

35KV线路改造工程施工组织方案_第1页
1/59
35KV线路改造工程施工组织方案_第2页
2/59
35KV线路改造工程施工组织方案_第3页
3/59

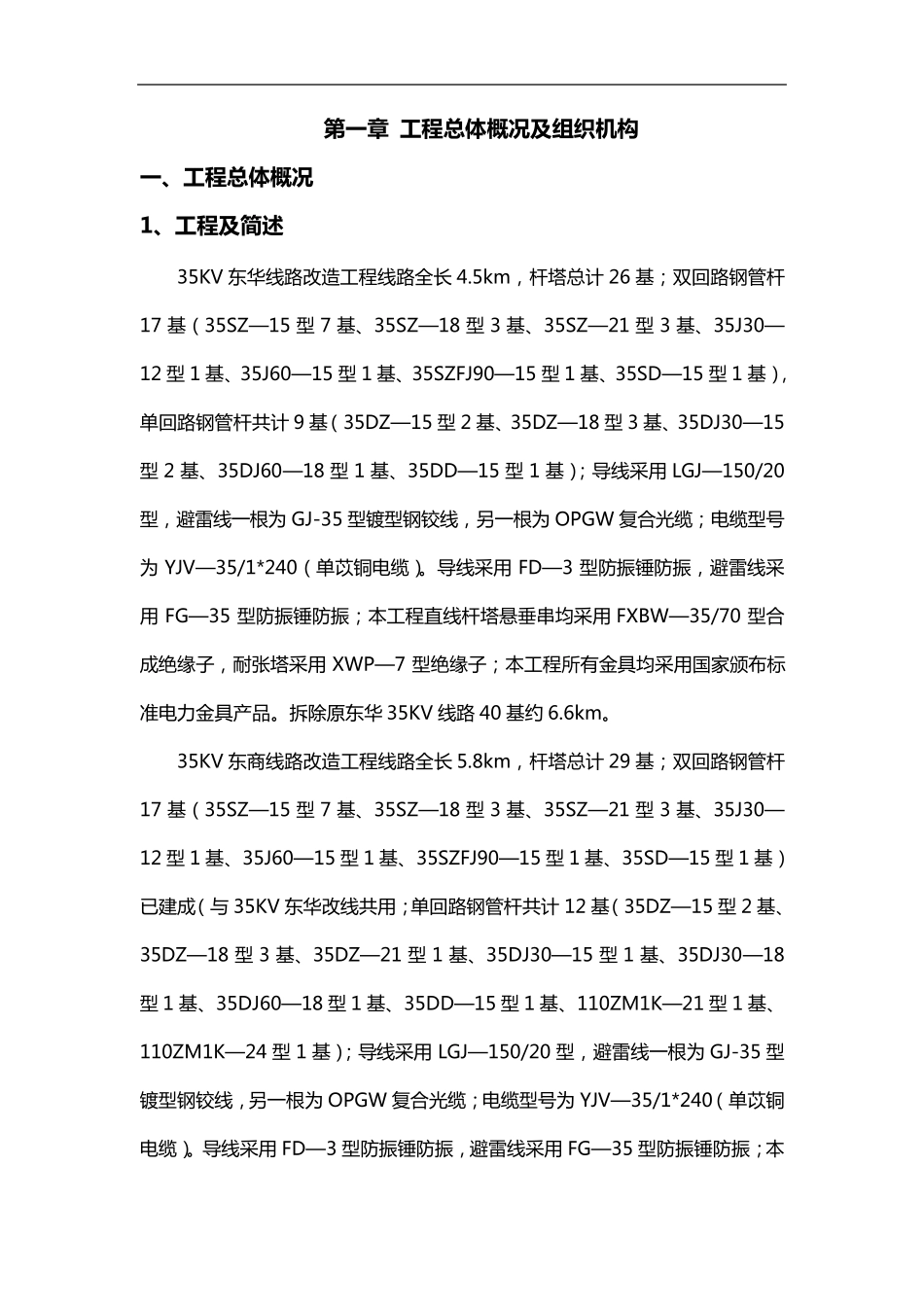

第 一 章 工 程 总 体 概 况 及 组 织 机 构 一 、工 程 总 体 概 况 1、工 程 及 简述 35KV 东 华 线 路 改 造 工 程 线 路 全 长 4.5km, 杆 塔 总 计 26 基 ; 双 回 路 钢 管 杆17 基 ( 35SZ—15 型7 基 、35SZ—18 型3 基 、35SZ—21 型3 基 、35J30—12 型 1 基 、35J60—15 型 1 基 、35SZFJ90—15 型 1 基 、35SD—15 型 1 基 ),单回 路 钢 管 杆 共计 9 基 ( 35DZ—15 型 2 基 、35DZ—18 型 3 基 、35DJ30—15型2 基 、35DJ60—18 型1 基 、35DD—15 型1 基 ); 导线 采用 LGJ—150/20型 , 避雷线 一根为 GJ-35 型 镀型 钢 铰线 , 另一根为 OPGW 复合光缆; 电缆型 号为 YJV—35/1*240( 单苡铜电缆)。导线 采用 FD—3 型 防振锤防振, 避雷线 采用 FG—35 型 防振锤防振; 本工 程 直线 杆 塔 悬垂串均采用 FXBW—35/70 型 合成绝缘子, 耐张塔 采用 XWP—7 型 绝缘子; 本工 程 所有金具均采用国家颁布标准电力金具产品。拆除原东 华 35KV 线 路 40 基 约 6.6km。 35KV 东 商线 路 改 造 工 程 线 路 全 长 5.8km, 杆 塔 总 计 29 基 ; 双 回 路 钢 管 杆17 基 ( 35SZ—15 型7 基 、35SZ—18 型3 基 、35SZ—21 型3 基 、35J30—12 型 1 基 、35J60—15 型 1 基 、35SZFJ90—15 型 1 基 、35SD—15 型 1 基 )已建成( 与 35KV 东 华 改 线 共用; 单回 路 钢 管 杆 共计 12 基 ( 35DZ—15 型 2 基 、35DZ—18 型3 基 、35DZ—21 型1 基 、35DJ30—15 型1 基 、35DJ30—18型 1 基 、35DJ60—18 型 1 基 、35DD—15 型 1 基 、110ZM1K—21 型 1 基 、110ZM1K—24 型 1 基 ); 导线 采用 LGJ—150/20 型 , 避雷线 一根为 GJ-35 型镀型 钢 铰线 , 另一根为 OPGW 复合光缆; 电缆型 号为 YJV—35/1*240( 单苡铜电缆)。导线 采用 FD—3 型 防振锤防振, 避雷线 采用 FG—35 型 防振锤防振; 本 工 程 直 线 杆 塔 悬 垂 串 均 采 用 FXBW—35/70、FXBW—110/100 型合成绝缘子,耐张塔 采 用XWP—7 型绝缘子;本工 程 所有金具均 采 用 国家颁布标准电力金具产品。拆除原东商 35KV 线 ...
