35kv集电线路施工方案

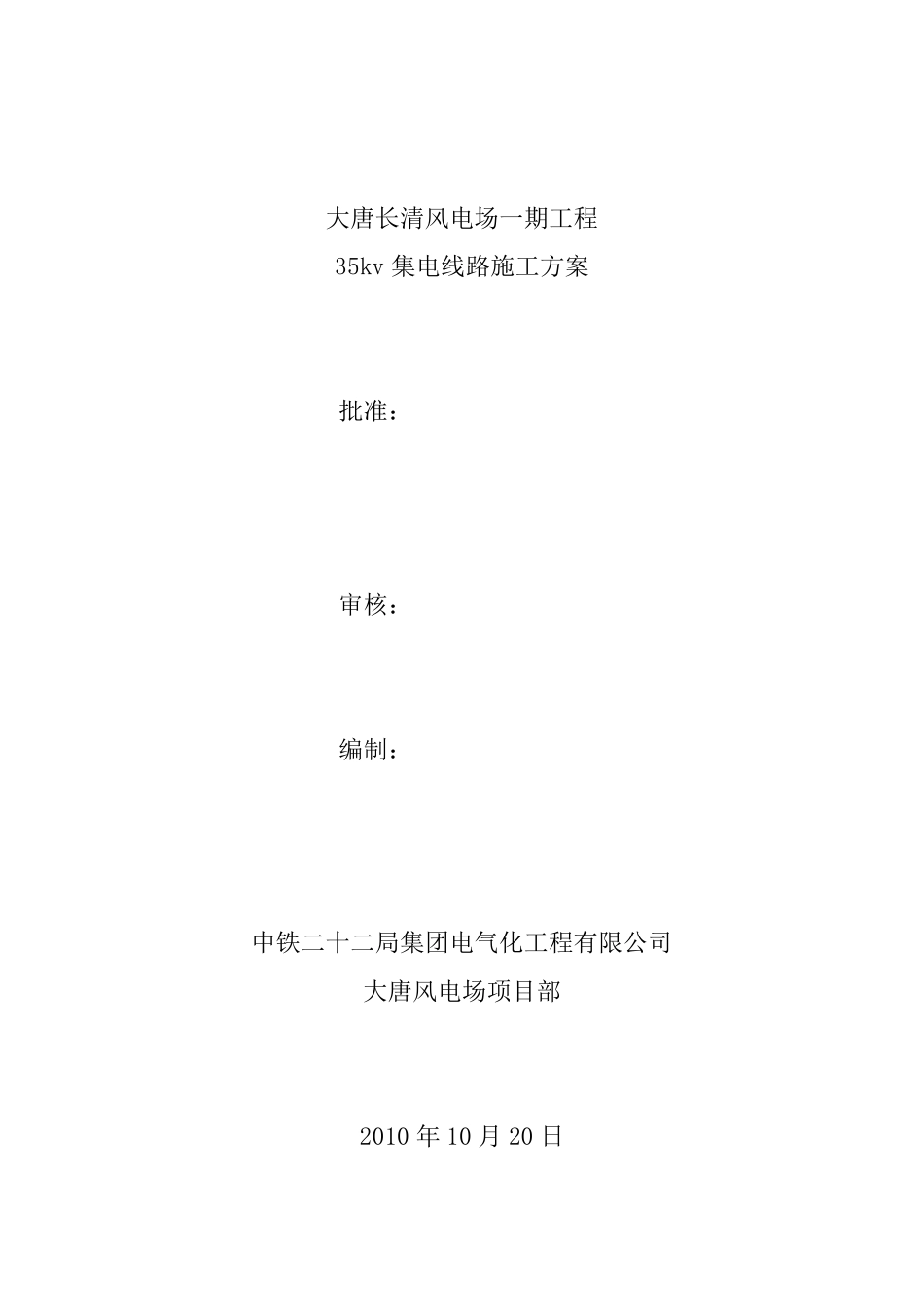

大唐长清风电场一期工程 35kv 集电线路施工方案 批准： 审核： 编制： 中铁二十二局集团电气化工程有限公司 大唐风电场项目部 2010 年 10 月 20 日 大 唐 长 清 风 电 场 一 期 工 程 35kv 集 电 线 路 施 工 方 案 一 、 工 程 概 况 大 唐 长 清 风 电 场 一 期 工 程 位 于 济 南 市 长 清 区 孝 里 镇 境 内 ， 东 西 长6.8km， 南 北 长 8.7 km， 范 围 约 37.1 km2。 属 山 地 地 形 ， 海 拔 高 度 50m～410m。 总 装 机 容 量49.5MW， 由33 台 单 机 容 量1500KW 的 风 力 发 电 机组 成 ， 采 用 一 机 一 变 的 单 元 接 线 方 式 ， 风 力 发 电 机 经 箱 变 升 压 后 T 接入 35kV 架 空 集 电 线 路 ， 35kv 主 接 线 采 取 双 回 路 ， 通 过 架 空 集 电 线 路接 入 5.3 ㎞ 外 的 东 刘 庄 升 压 变 电 站 。 光 缆 与 集 电 线 路 同 路 径 敷 设 ， 在35kV 电 缆 路 径 处 为 地 埋 无 金 属 光 缆 ， 在 架 空 线 路 处 采 用 光 纤 复 合 架空 地 线 。 二 、 编 制 依 据 1. 《 工 程 测 量 规 范 》（ GB50026-1993）； 2. 《《 输 电 线 路 铁 塔 制 造 技 术 条 件 》（ GB/T 2694-2003）； 3. 《 输 电 线 路 铁 塔 及 电 力 金 具 紧 固 用 冷 镦 热浸镀锌螺栓与 螺母》（ DL/T764.4—2002）； 4. 《 电 力 金 具 通 用 技 术 条 件 》（ GB2314-1997）； 5. 《 电 力 金 具 制 造 质量 》（ DL/T768）； 6. 《 圆线 同 心绞架 空 导线 》（ GB/T1179-1999）； 7. 《 镀锌钢绞线 》（ YB/T5004-2001） 8. 《 110KV — 500KV 架 空 电 力 线 路 工 程 施 工 及 验 收 规 范 》（ GB50233-2005） 9. 《 工 程 测 量 规 范 》（ GB50026-1993）； 10. 《 建筑地 基基础工 程 施 工 质量 验收规 范 》（ GB 50202-2002）； 11. 《混凝土结构工程施工质量验收规范》（GB 50204-2002）； 12. 《普通混凝土用砂、石质量及检验方法标准》（JGJ 52-2006）； 13. 《建筑用卵石、碎石标准》（GB/T14685-2001）； 14. 《建筑用砂》（GB/T1468...
