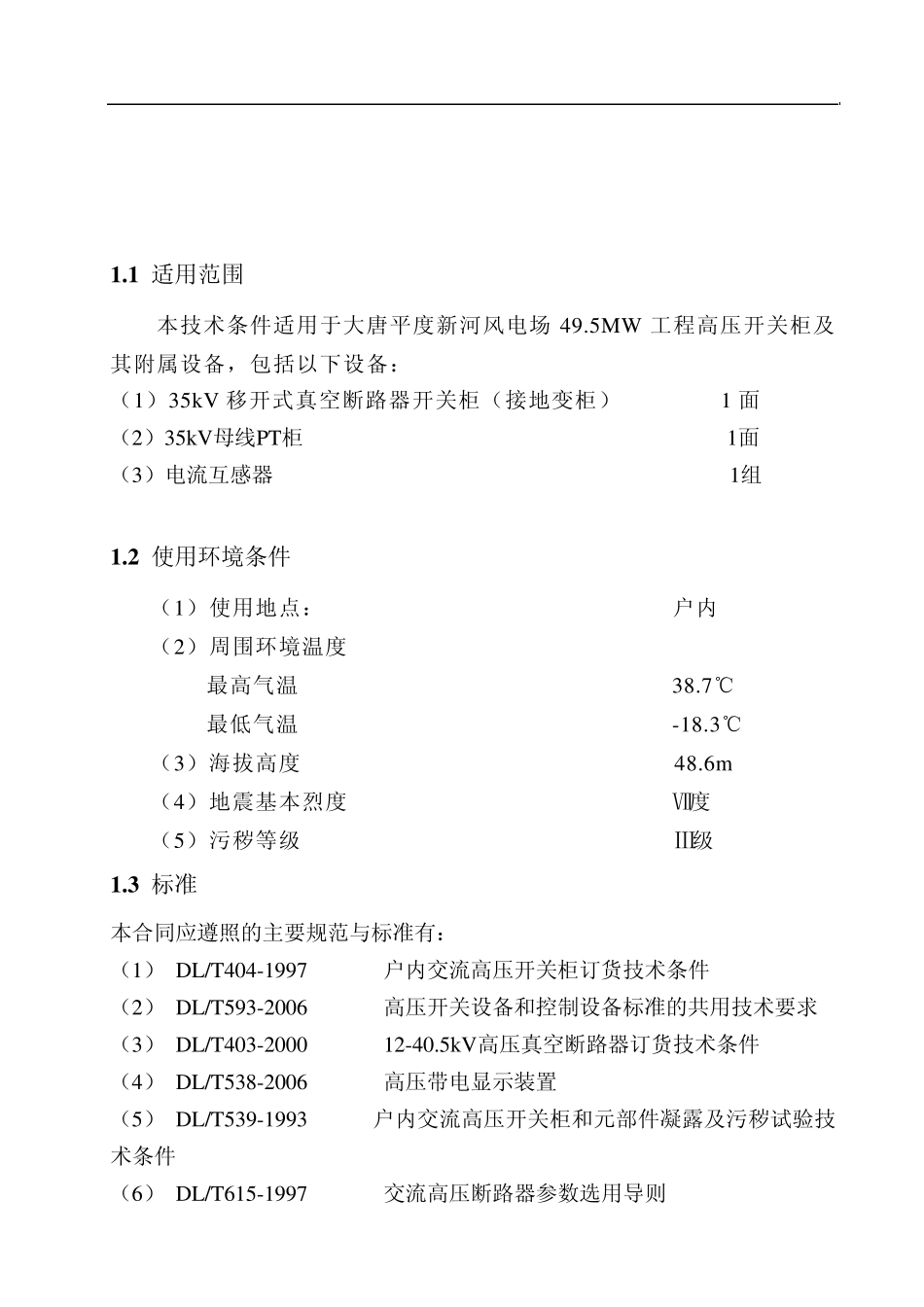

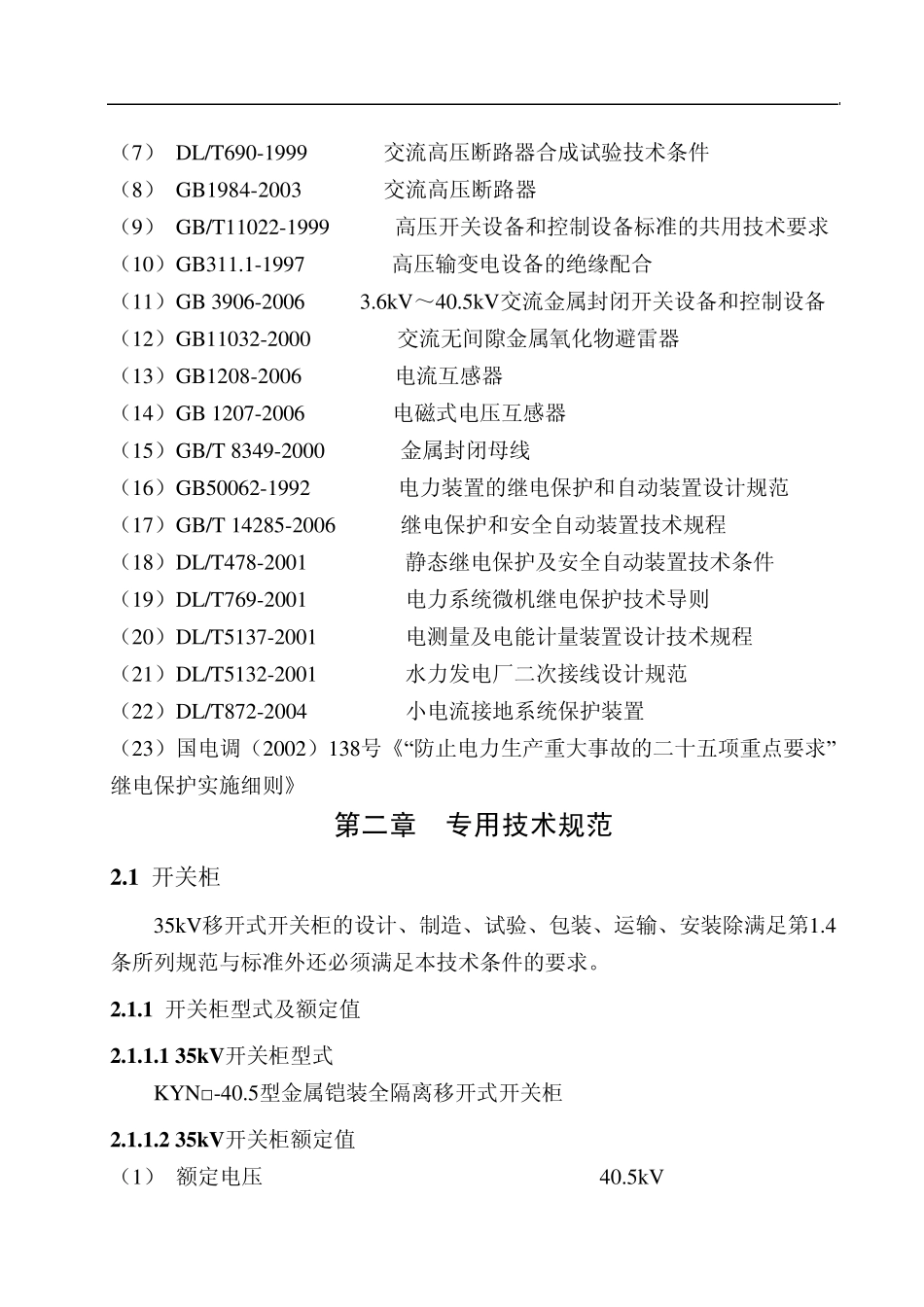

平度新河风电场49.5MW工程 35kV高压开关柜 技术协议 甲方: 乙方----------------------------------------- 1 .1 适用范围 本技术条件适用于大唐平度新河风电场49.5MW 工程高压开关柜及其附属设备,包括以下设备: (1)35kV 移开式真空断路器开关柜(接地变柜) 1 面 (2)35kV母线PT柜 1面 (3)电流互感器 1组 1 .2 使用环境条件 (1)使用地点: 户内 (2)周围环境温度 最高气温 38.7℃ 最低气温 -18.3℃ (3)海拔高度 48.6m (4)地震基本烈度 Ⅶ度 (5)污秽等级 Ⅲ级 1 .3 标准 本合同应遵照的主要规范与标准有: (1) DL/T404-1997 户内交流高压开关柜订货技术条件 (2) DL/T593-2006 高压开关设备和控制设备标准的共用技术要求 (3) DL/T403-2000 12-40.5kV高压真空断路器订货技术条件 (4) DL/T538-2006 高压带电显示装置 (5) DL/T539-1993 户内交流高压开关柜和元部件凝露及污秽试验技术条件 (6) DL/T615-1997 交流高压断路器参数选用导则 (7) DL/T690-1999 交流高压断路器合成试验技术条件 (8) GB1984-2003 交流高压断路器 (9) GB/T11022-1999 高压开关设备和控制设备标准的共用技术要求 (10) GB311.1-1997 高压输变电设备的绝缘配合 (11) GB 3906-2006 3.6kV~40.5kV交流金属封闭开关设备和控制设备 (12) GB11032-2000 交流无间隙金属氧化物避雷器 (13) GB1208-2006 电流互感器 (14) GB 1207-2006 电磁式电压互感器 (15) GB/T 8349-2000 金属封闭母线 (16) GB50062-1992 电力装置的继电保护和自动装置设计规范 (17) GB/T 14285-2006 继电保护和安全自动装置技术规程 (18) DL/T478-2001 静态继电保护及安全自动装置技术条件 (19) DL/T769-2001 电力系统微机继电保护技术导则 (20) DL/T5137-2001 电测量及电能计量装置设计技术规程 (21) DL/T5132-2001 水力发电厂二次接线设计规范 (22) DL/T872-2004 小电流接地系统保护装置 (23) 国电调(2002)138号《“防止电力生产重大事故的二十五项重点要求”继电保护实施细则》 第二章 专用技术规范 2.1 开关柜 35kV移开式开关柜的设计、制造、试验、包装、运输、安装除满足第1.4条所列规范与标准外还必须满足本技术条件的要求。 2.1.1 开关柜型式及额定值 2.1.1.1 35kV开关柜型式 KYN□ -40.5型金属铠装全隔离移开式...
