35变电站高低压开关柜技术协议

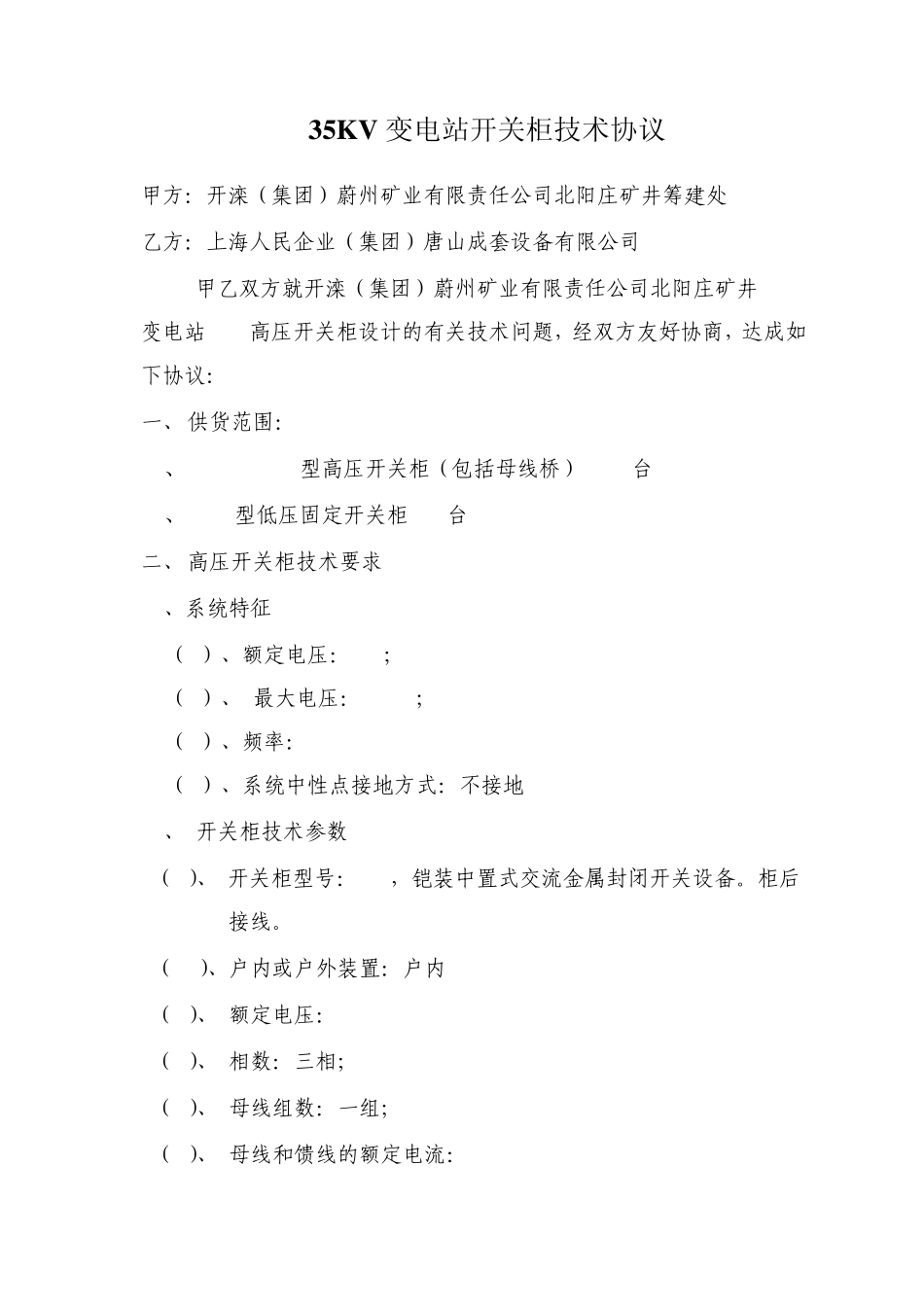

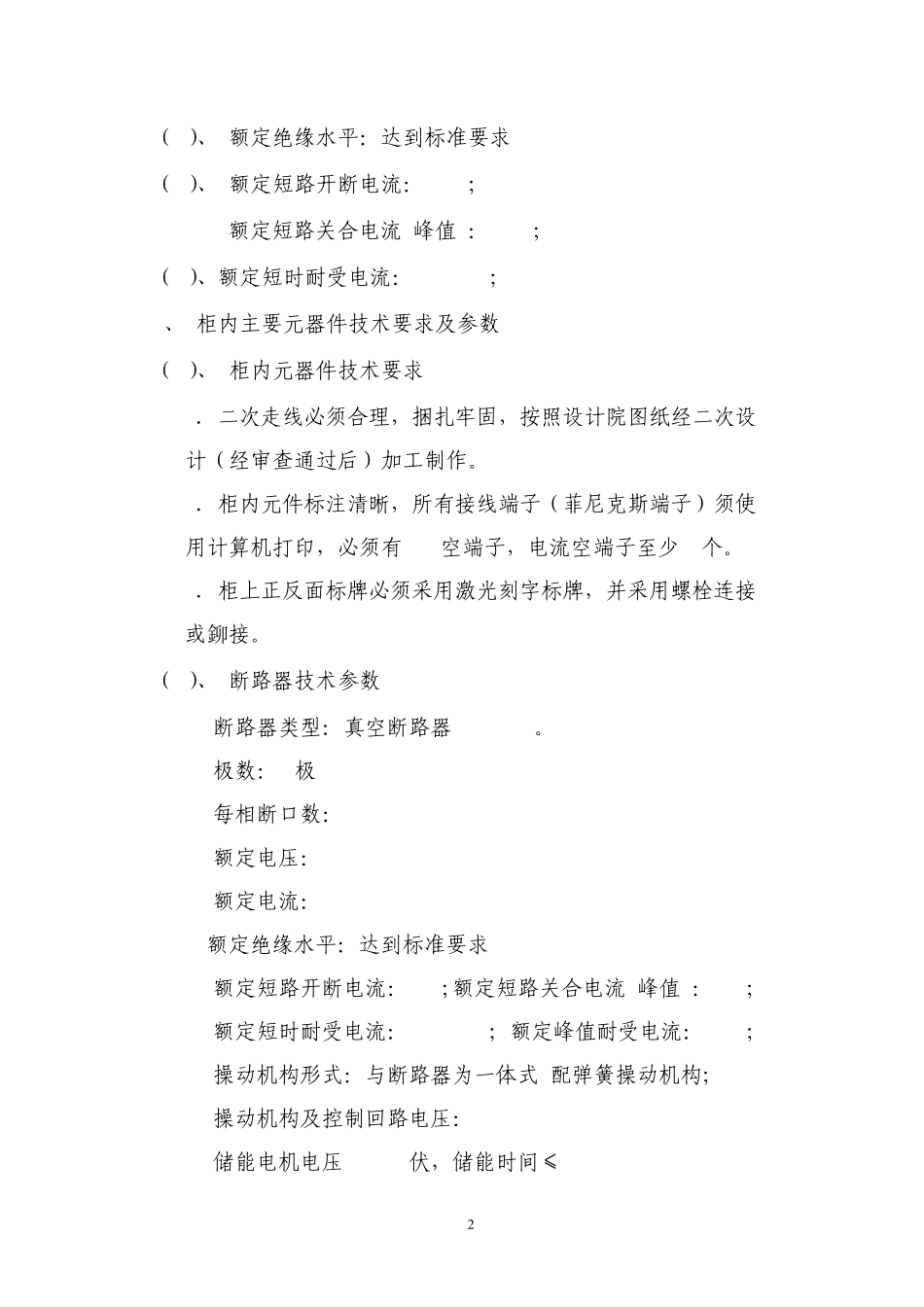

35KV 变电站开关柜技术协议 甲方：开滦（集团）蔚州矿业有限责任公司北阳庄矿井筹建处 乙方：上海人民企业（集团）唐山成套设备有限公司 甲乙双方就开滦（集团）蔚州矿业有限责任公司北阳庄矿井35KV变电站6KV高压开关柜设计的有关技术问题，经双方友好协商，达成如下协议： 一、 供货范围： 1、 KYN28A-12型高压开关柜（包括母线桥） 35台 2、 GGD型低压固定开关柜 9台 二、 高压开关柜技术要求 1、系统特征 （1）、额定电压：6kV； （2）、 最大电压：7.2kV； （3）、频率：50Hz （4）、系统中性点接地方式：不接地 2、 开关柜技术参数 （1）、 开关柜型号：KYN，铠装中臵式交流金属封闭开关设备。柜后接线。 （2 ）、户内或户外装臵：户内 （3）、 额定电压：7.2kV （4）、 相数：三相； （5）、 母线组数：一组； （6）、 母线和馈线的额定电流：1250A 2 （7）、 额定绝缘水平：达到标准要求 （8）、 额定短路开断电流：25kA； 额定短路关合电流(峰值)：63kA； （9）、额定短时耐受电流：25kA/4s； 3、 柜内主要元器件技术要求及参数 （1）、 柜内元器件技术要求 a．二次走线必须合理，捆扎牢固，按照设计院图纸经二次设计（经审查通过后）加工制作。 B．柜内元件标注清晰，所有接线端子（菲尼克斯端子）须使用计算机打印，必须有 20%空端子，电流空端子至少 6个。 C．柜上正反面标牌必须采用激光刻字标牌，并采用螺栓连接或鉚接。 （2）、 断路器技术参数 a. 断路器类型：真空断路器 BV1-7.2。 b. 极数：3极 c. 每相断口数：1 d. 额定电压：7.2kV e. 额定电流： 1250A 额定绝缘水平：达到标准要求 f. 额定短路开断电流：25kA；额定短路关合电流(峰值)：63kA； g. 额定短时耐受电流：25kA /4s；额定峰值耐受电流：63kA； h. 操动机构形式：与断路器为一体式,配弹簧操动机构； i. 操动机构及控制回路电压：DC 220V j. 储能电机电压 DC220伏，储能时间≤10s 3 k. 分、合闸线圈功率≤250W l. 额定短路开断电流开断次数：50次 m. 合闸时间：≤100ms n. 固有分闸时间：≤50ms o. 机械寿命：20000次 （3 ）、接地开关技术参数 a. 型号：JN15–10/31.5， b. 极数：3极 c. 额定电压：7.2kV d. 额定动稳定电流（峰值）:63kA e. 4s热稳定电流：25kA f. 操动机构型式：手动 （4）、母线技术参数 a. 型式：铜母线 b. 额定电压：6.3kV c. 额...
