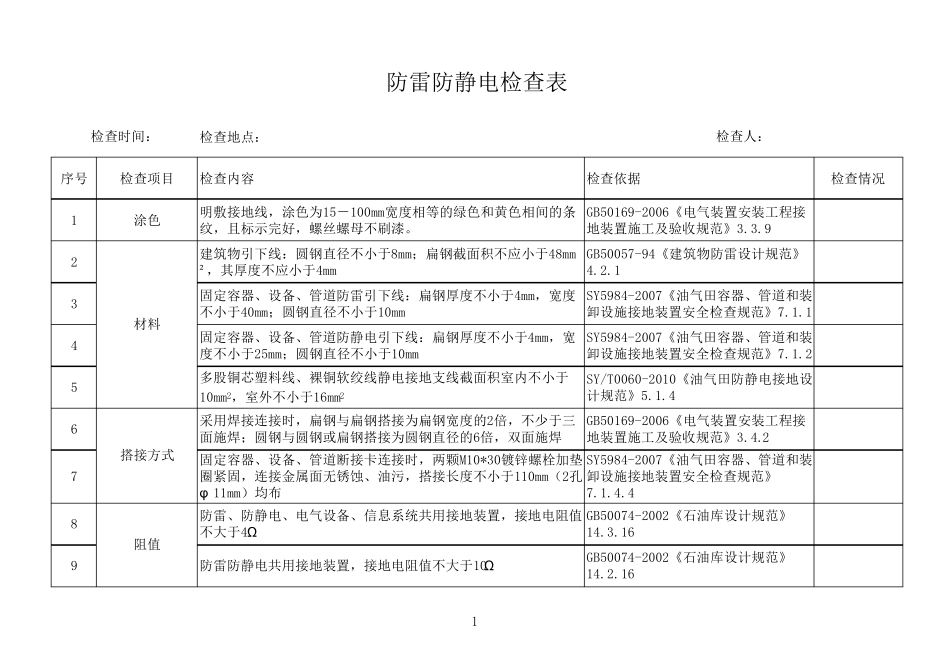

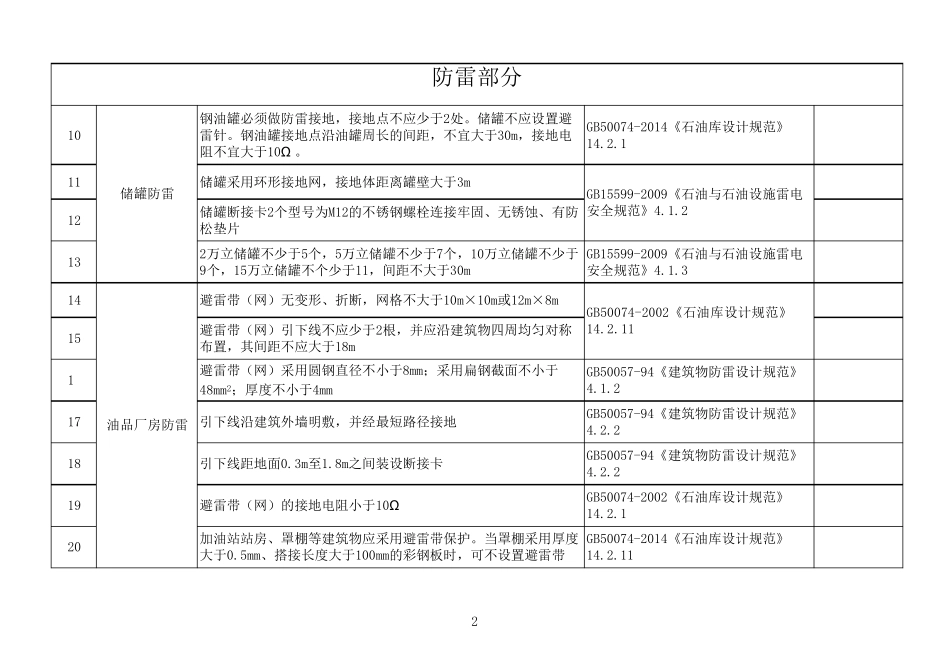

检查地点：序号检查项目检查内容检查依据检查情况1涂色明敷接地线，涂色为15－100mm宽度相等的绿色和黄色相间的条纹，且标示完好，螺丝螺母不刷漆。GB50169-2006《电气装置安装工程接地装置施工及验收规范》3.3.92建筑物引下线：圆钢直径不小于8mm；扁钢截面积不应小于48mm²，其厚度不应小于4mmGB50057-94《建筑物防雷设计规范》4.2.13固定容器、设备、管道防雷引下线：扁钢厚度不小于4mm，宽度不小于40mm；圆钢直径不小于10mmSY5984-2007《油气田容器、管道和装卸设施接地装置安全检查规范》7.1.14固定容器、设备、管道防静电引下线：扁钢厚度不小于4mm，宽度不小于25mm；圆钢直径不小于10mmSY5984-2007《油气田容器、管道和装卸设施接地装置安全检查规范》7.1.25多股铜芯塑料线、裸铜软绞线静电接地支线截面积室内不小于10mm2，室外不小于16mm2SY/T0060-2010《油气田防静电接地设计规范》5.1.46采用焊接连接时，扁钢与扁钢搭接为扁钢宽度的2倍，不少于三面施焊；圆钢与圆钢或扁钢搭接为圆钢直径的6倍，双面施焊GB50169-2006《电气装置安装工程接地装置施工及验收规范》3.4.27固定容器、设备、管道断接卡连接时，两颗M10*30镀锌螺栓加垫圈紧固，连接金属面无锈蚀、油污，搭接长度不小于110mm（2孔φ 11mm）均布SY5984-2007《油气田容器、管道和装卸设施接地装置安全检查规范》7.1.4.48防雷、防静电、电气设备、信息系统共用接地装置，接地电阻值不大于4ΩGB50074-2002《石油库设计规范》14.3.169防雷防静电共用接地装置，接地电阻值不大于10ΩGB50074-2002《石油库设计规范》14.2.16搭接方式阻值防雷防静电检查表检查时间：检查人：材料110钢油罐必须做防雷接地，接地点不应少于2处。储罐不应设置避雷针。钢油罐接地点沿油罐周长的间距，不宜大于30m，接地电阻不宜大于10Ω 。GB50074-2014《石油库设计规范》14.2.111储罐采用环形接地网，接地体距离罐壁大于3m12储罐断接卡2个型号为M12的不锈钢螺栓连接牢固、无锈蚀、有防松垫片132万立储罐不少于5个，5万立储罐不少于7个，10万立储罐不少于9个，15万立储罐不个少于11，间距不大于30mGB15599-2009《石油与石油设施雷电安全规范》4.1.314避雷带（网）无变形、折断，网格不大于10m×10m或12m×8m15避雷带（网）引下线不应少于2根，并应沿建筑物四周均匀对称布置，其间距不应大于18m16避雷带（网）采用圆钢直径不小于8mm；采用扁钢截面不小于48mm2；厚度不小于4mmGB50057-94《建筑物防雷设计规范...
