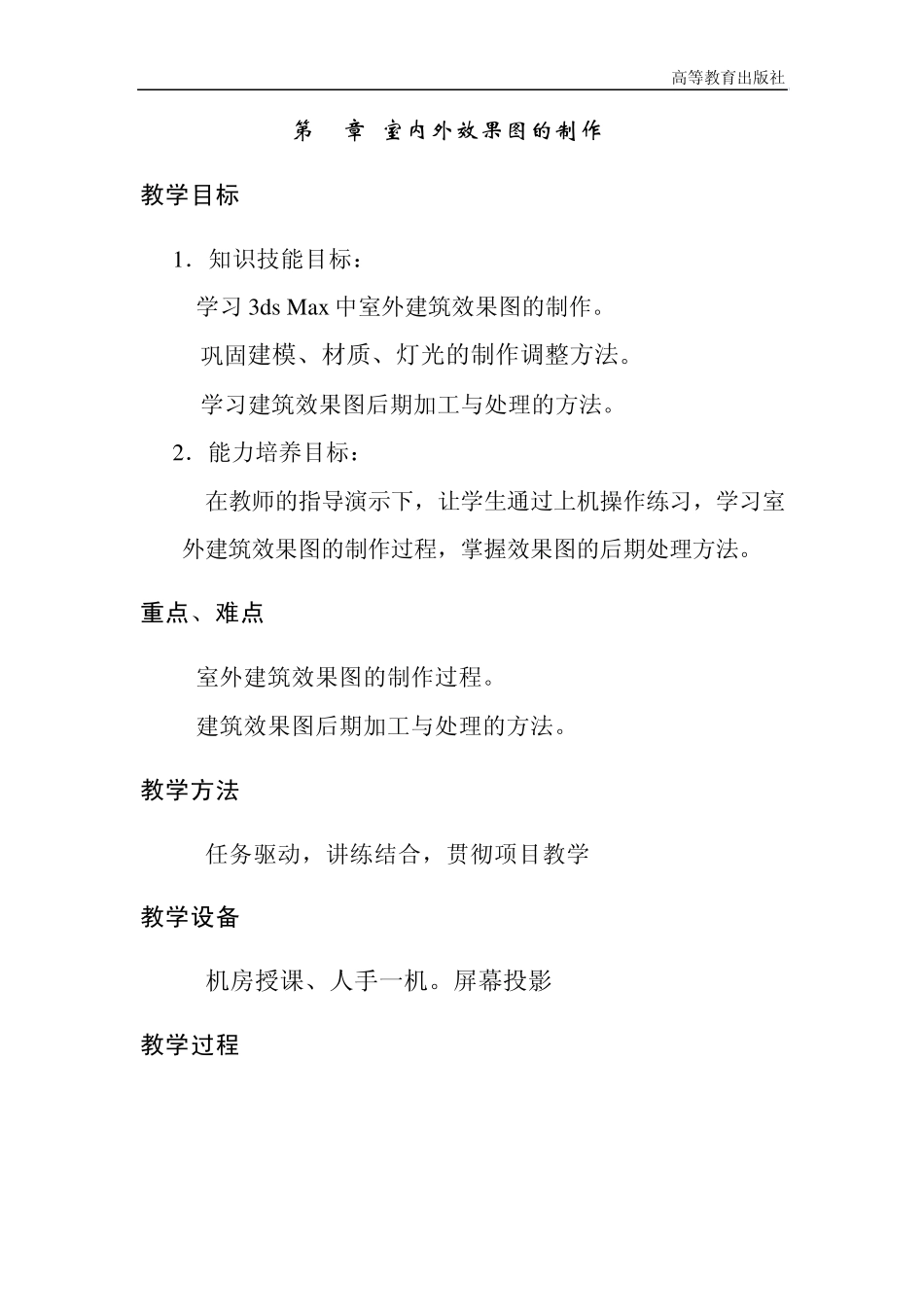

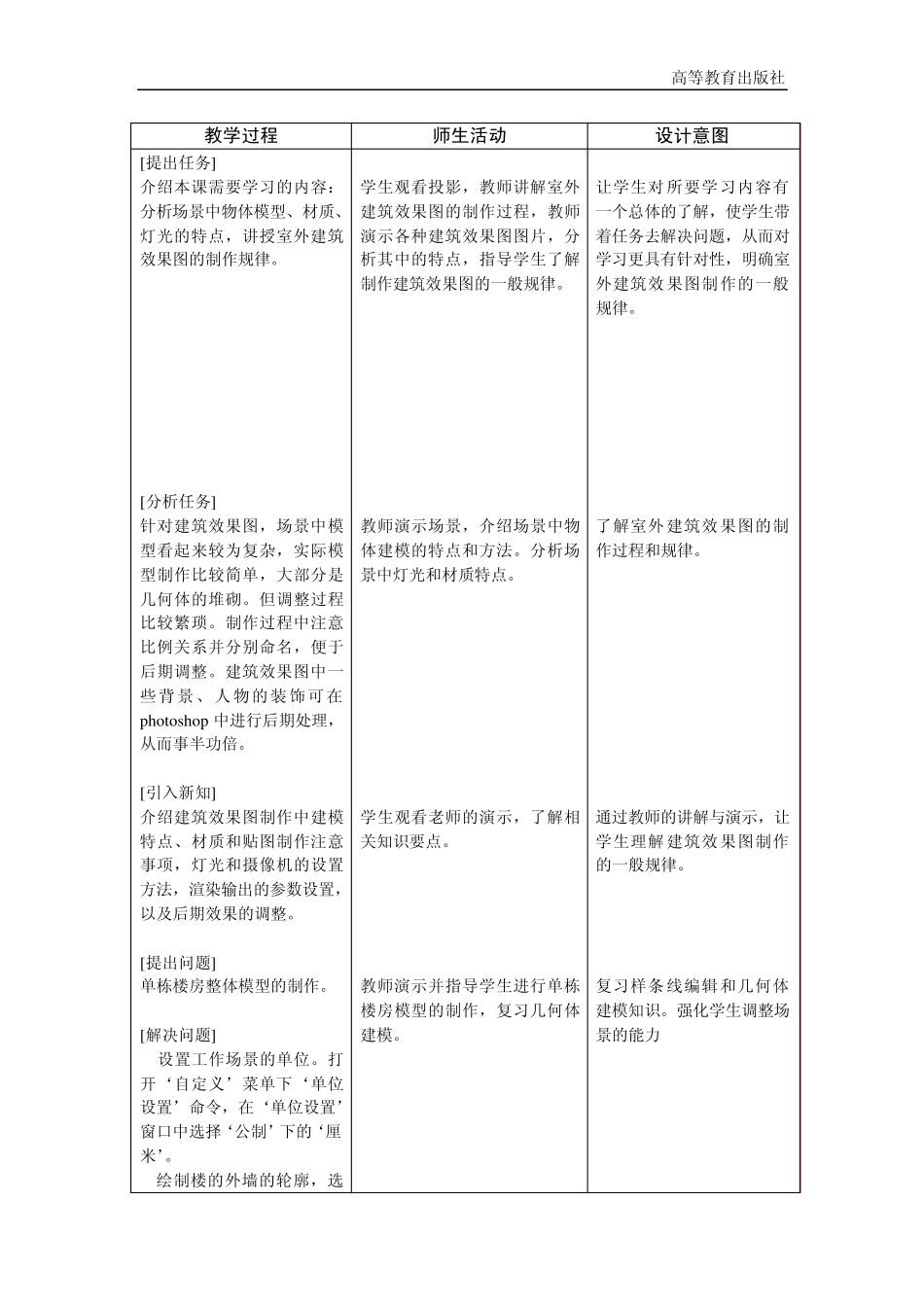

高等教育出版社 第 7章 室内外效果图的制作(2) 教学目标 1．知识技能目标： 学习3ds Max 中室外建筑效果图的制作。 巩固建模、材质、灯光的制作调整方法。 学习建筑效果图后期加工与处理的方法。 2．能力培养目标： 在教师的指导演示下，让学生通过上机操作练习，学习室外建筑效果图的制作过程，掌握效果图的后期处理方法。 重点、难点 室外建筑效果图的制作过程。 建筑效果图后期加工与处理的方法。 教学方法 任务驱动，讲练结合，贯彻项目教学 教学设备 机房授课、人手一机。屏幕投影 教学过程 高等教育出版社 高等教育出版社 教学过程 师生活动 设计意图 [提出任务] 介绍本课需要学习的内容：分析场景中物体模型、材质、灯光的特点，讲授室外建筑效果图的制作规律。 [分析任务] 针对建筑效果图，场景中模型看起来较为复杂，实际模型制作比较简单，大部分是几何体的堆砌。但调整过程比较繁琐。制作过程中注意比例关系并分别命名，便于后期调整。建筑效果图中一些背景、人物的装饰可在photoshop 中进行后期处理，从而事半功倍。 [引入新知] 介绍建筑效果图制作中建模特点、材质和贴图制作注意事项，灯光和摄像机的设置方法，渲染输出的参数设置，以及后期效果的调整。 [提出问题] 单栋楼房整体模型的制作。 [解决问题] 设置工作场景的单位。打开‘自定义’菜单下‘单位设置’命令，在‘单位设置’窗口中选择‘公制’下的‘厘米’。 绘制楼的外墙的轮廓，选 学生观看投影，教师讲解室外建筑效果图的制作过程，教师演示各种建筑效果图图片，分析其中的特点，指导学生了解制作建筑效果图的一般规律。 教师演示场景，介绍场景中物体建模的特点和方法。分析场景中灯光和材质特点。 学生观看老师的演示，了解相关知识要点。 教师演示并指导学生进行单栋楼房模型的制作，复习几何体建模。 让学生对所要学习内容有一个总体的了解，使学生带着任务去解决问题，从而对学习更具有针对性，明确室外建筑效果图制作的一般规律。 了解室外建筑效果图的制作过程和规律。 通过教师的讲解与演示，让学生理解建筑效果图制作的一般规律。 复习样条线编辑和几何体建模知识。强化学生调整场景的能力 高等教育出版社 定前视图，使用创建图形面板下的‘矩形’工具，绘制矩形长和宽分别为 9 米和 12米，再依次在矩形外墙轮廓中绘制每层的门窗轮廓，注意每层门窗之间间距相等。 选定外墙矩形轮廓单击右键，在弹出菜单中...
