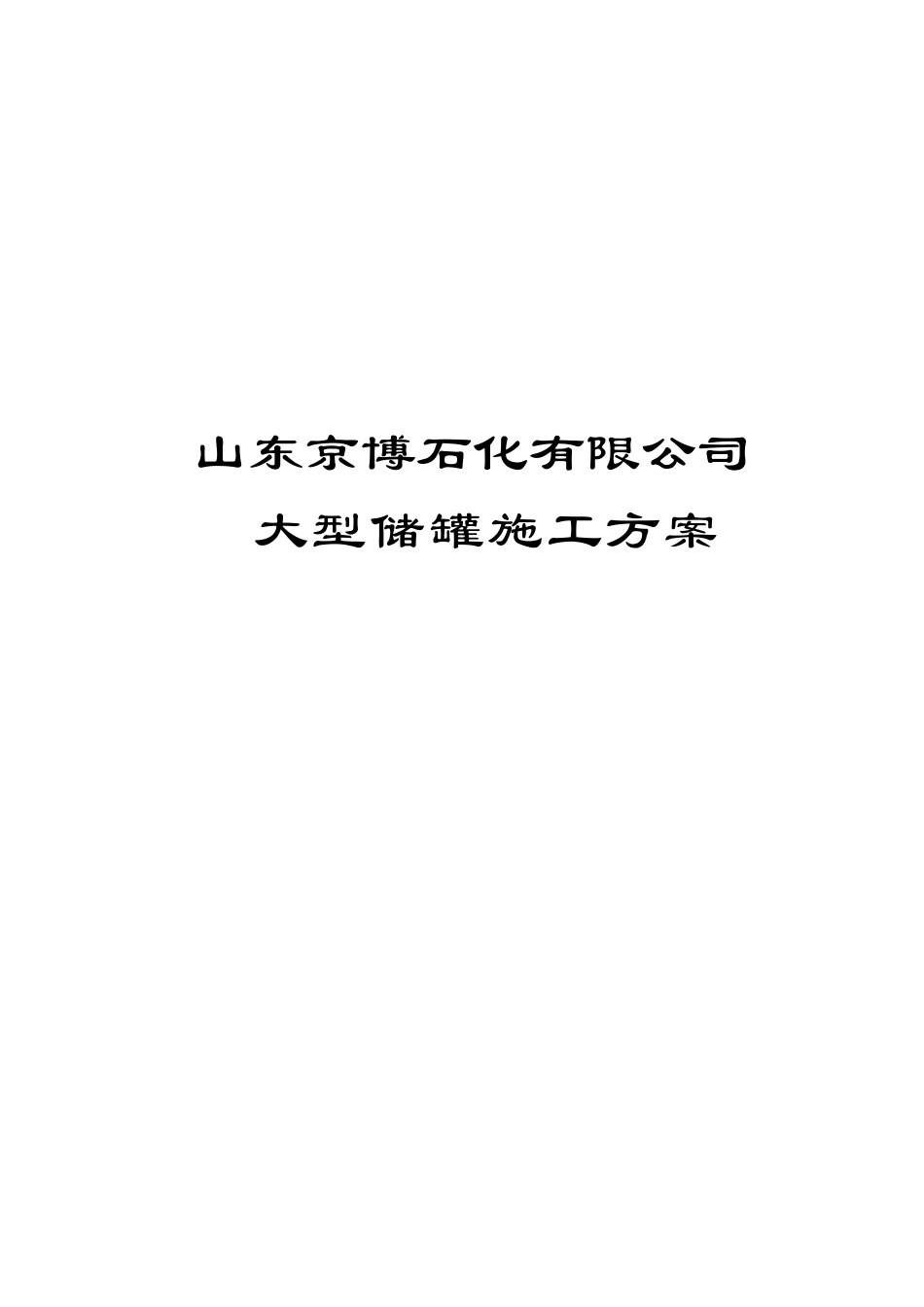

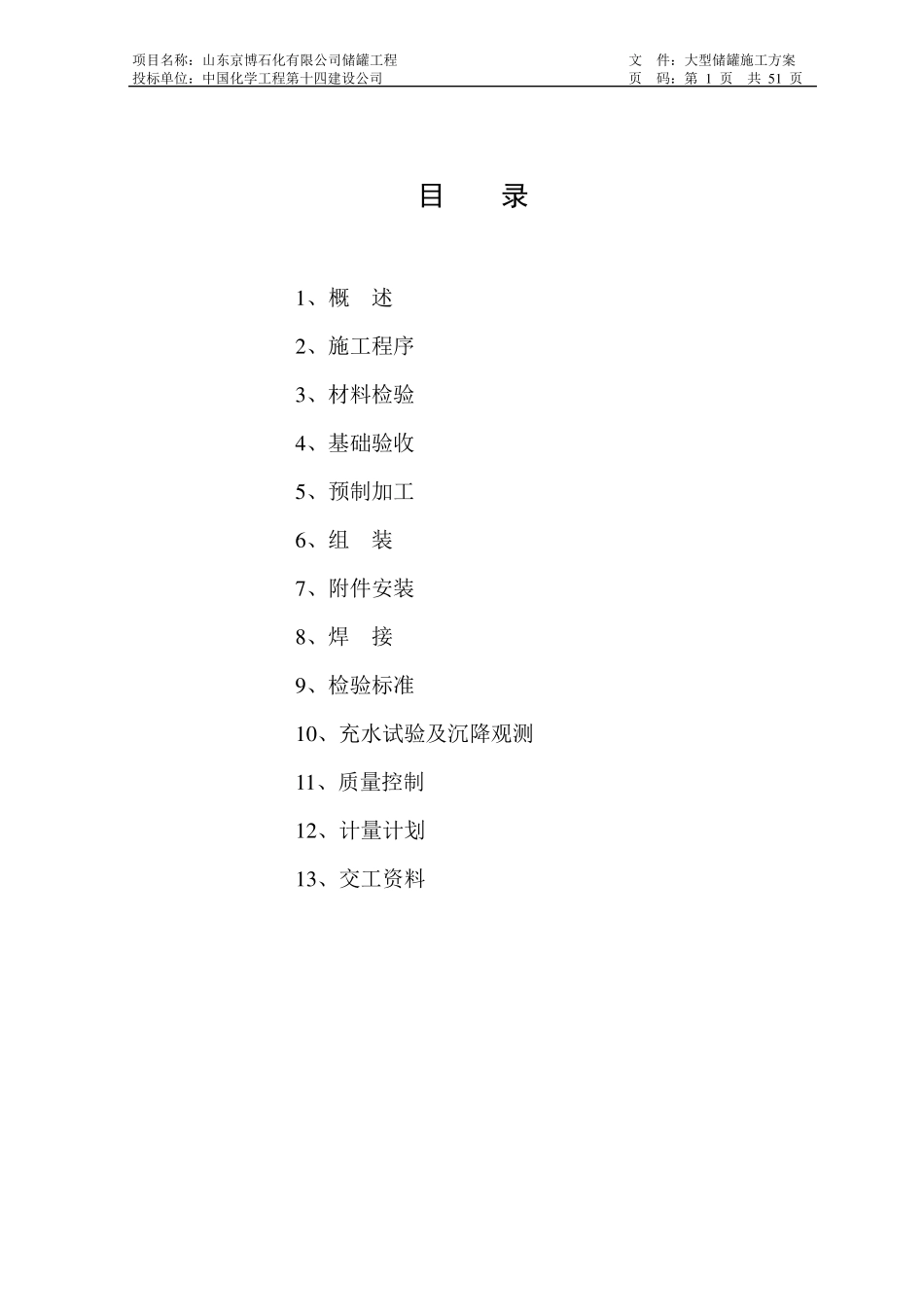

山东京博石化有限公司 大型储罐施工方案 项目名称：山东京博石化有限公司储罐工程 文 件：大型储罐施工方案 投标单位：中国化学工程第十四建设公司 页 码：第 1 页 共 5 1 页 目 录 1 、概 述 2 、施工程序 3 、材料检验 4 、基础验收 5 、预制加工 6 、组 装 7 、附件安装 8 、焊 接 9 、检验标准 1 0 、充水试验及沉降观测 1 1 、质量控制 1 2 、计量计划 1 3 、交工资料项目名称：山东京博石化有限公司储罐工程 文 件：大型储罐施工方案 投标单位：中国化学工程第十四建设公司 页 码：第 2 页 共 5 1 页 1、概述 1.1 类似油罐施工经验 我公司中泰州炼油厂曾有30000m3浮顶油罐液压提升的经验，本工程中标后，将采用现成的设备对 10000m3、20000m3、30000m3 浮油罐进行液压顶升倒装法施工。 类似工程施工照片： 图一 单台液压提升机构在工作 项目名称：山东京博石化有限公司储罐工程 文 件：大型储罐施工方案 投标单位：中国化学工程第十四建设公司 页 码：第 3 页 共 5 1 页 图二 相邻两台液压提升装置在工作 图三 液压提升工作结束时 项目名称：山东京博石化有限公司储罐工程 文 件：大型储罐施工方案 投标单位：中国化学工程第十四建设公司 页 码：第 4 页 共 5 1 页 图四 利用 30t 汽车吊进行壁板组对 项目名称：山东京博石化有限公司储罐工程 文 件：大型储罐施工方案 投标单位：中国化学工程第十四建设公司 页 码：第 5 页 共 5 1 页 1.2 油罐结构简图（见图五） 图五 30000m3外浮顶油罐结构图 Φ4 6 0 0 0 Φ4 6 2 0 0 20000 项目名称：山东京博石化有限公司储罐工程 文 件：大型储罐施工方案 投标单位：中国化学工程第十四建设公司 页 码：第 6 页 共 5 1 页 1.3 储罐施工方法的确定 大型外浮顶储罐的主要施工方法有水浮法和液压提升法。我公司拟采用液压提升法对储罐外壁进行组对焊接。 我公司现有一套 30000M3储罐液压提升装置。准备用于本工程提升的主要装置如下： 图六 液压提升立柱 项目名称：山东京博石化有限公司储罐工程 文 件：大型储罐施工方案 投标单位：中国化学工程第十四建设公司 页 码：第 7 页 共 5 1 页 图七 立柱侧面拉杆 图八 新型的 SQD-160 型松卡式千斤顶 项 目 名 称 ： 山 东 京 博 石 化 有 限 公 司 储 罐 工 程 ...
