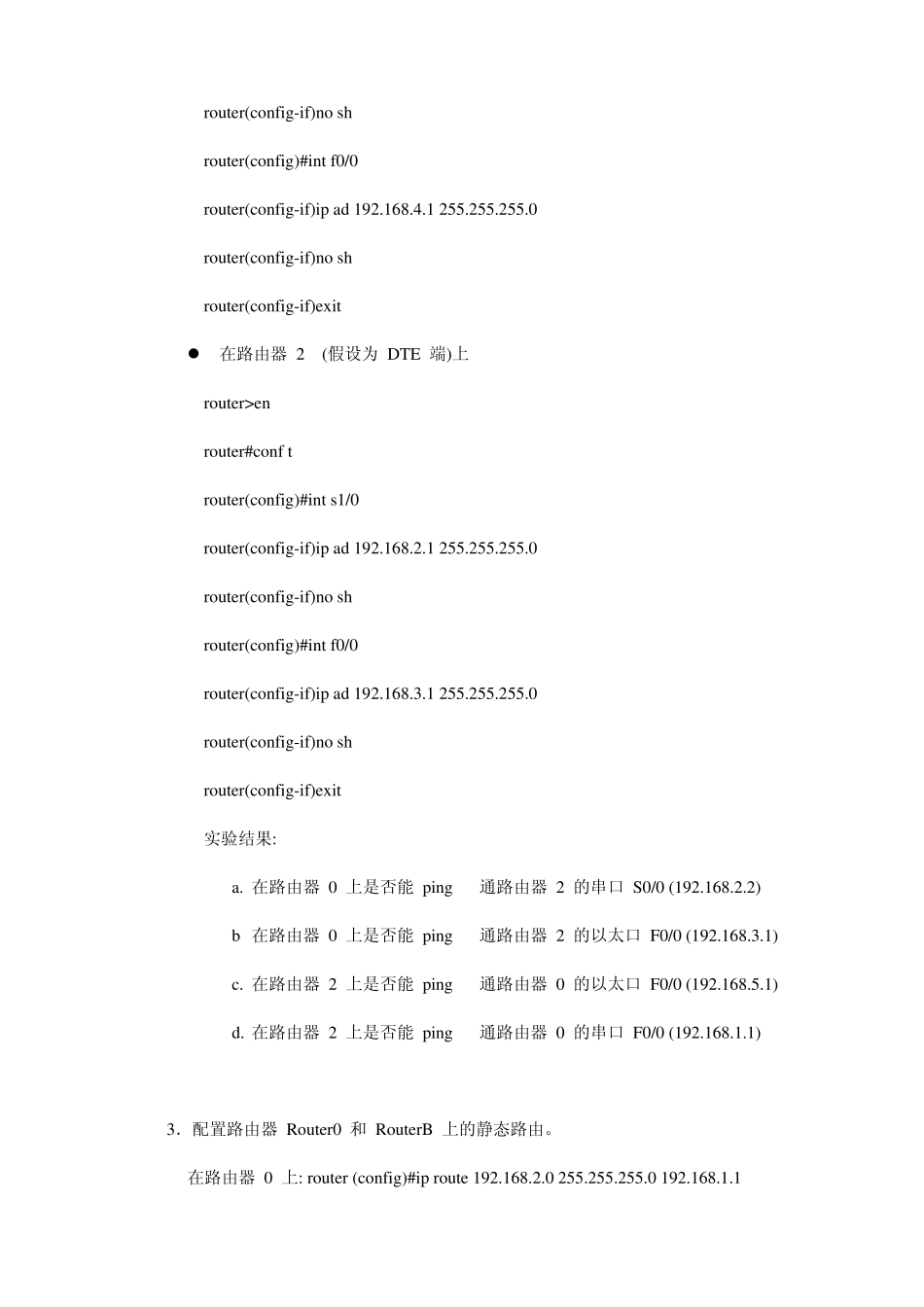

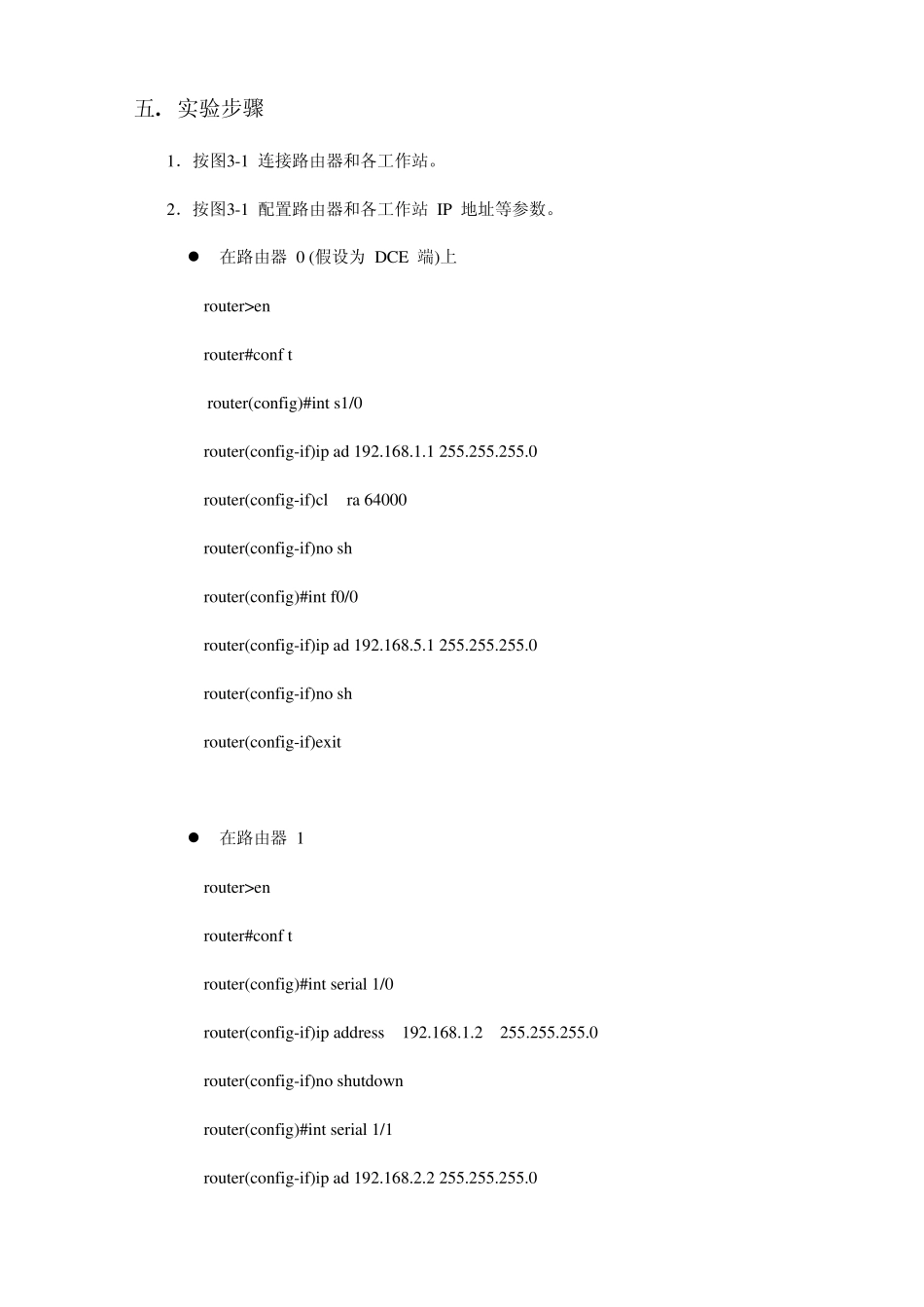

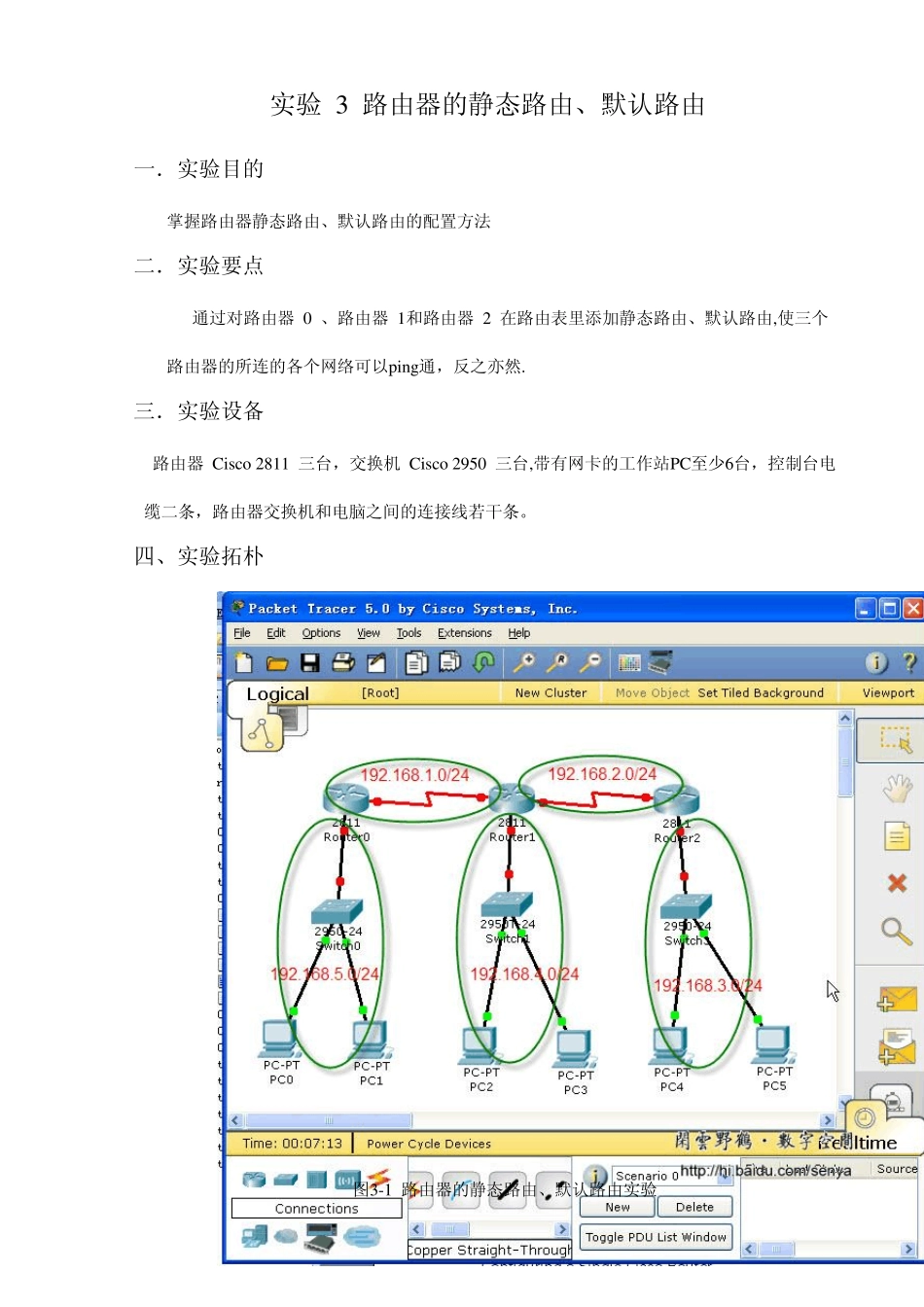

实验 3 路由器的静态路由、默认路由 一.实验目的 掌握路由器静态路由、默认路由的配置方法 二.实验要点 通过对路由器 0 、路由器 1和路由器 2 在路由表里添加静态路由、默认路由,使三个路由器的所连的各个网络可以ping通,反之亦然. 三.实验设备 路由器 Cisco 2811 三台,交换机 Cisco 2950 三台,带有网卡的工作站PC至少6台,控制台电缆二条,路由器交换机和电脑之间的连接线若干条。 四、实验拓朴 图3-1 路由器的静态路由、默认路由实验 五. 实验步骤 1.按图3-1 连接路由器和各工作站。 2.按图3-1 配置路由器和各工作站 IP 地址等参数。 在路由器 0 (假设为 DCE 端)上 router>en router#conf t router(config)#int s1/0 router(config-if)ip ad 192.168.1.1 255.255.255.0 router(config-if)cl ra 64000 router(config-if)no sh router(config)#int f0/0 router(config-if)ip ad 192.168.5.1 255.255.255.0 router(config-if)no sh router(config-if)exit 在路由器 1 router>en router#conf t router(config)#int serial 1/0 router(config-if)ip address 192.168.1.2 255.255.255.0 router(config-if)no shutdown router(config)#int serial 1/1 router(config-if)ip ad 192.168.2.2 255.255.255.0 rou ter(config-if)no sh rou ter(config)#int f0/0 rou ter(config-if)ip ad 192.168.4.1 255.255.255.0 rou ter(config-if)no sh rou ter(config-if)ex it 在路由器 2 (假设为 DTE 端)上 rou ter>en rou ter#conf t rou ter(config)#int s1/0 rou ter(config-if)ip ad 192.168.2.1 255.255.255.0 rou ter(config-if)no sh rou ter(config)#int f0/0 rou ter(config-if)ip ad 192.168.3.1 255.255.255.0 rou ter(config-if)no sh rou ter(config-if)ex it 实验结果: a. 在路由器 0 上是否能 ping 通路由器 2 的串口 S0/0 (192.168.2.2) b 在路由器 0 上是否能 ping 通路由器 2 的以太口 F0/0 (192.168.3.1) c. 在路由器 2 上是否能 ping 通路由器 0 的以太口 F0/0 (192.168.5.1) d. 在路由器 2 上是否能 ping 通路由器 0 的串口 F0/0 (192.168.1.1) 3.配置路由器 Rou ter0 和 Rou terB 上的静态路由。 在路由器 0 上: rou ter (c...
