3～110kV高压并联电容器装置使用说明书(2010版)

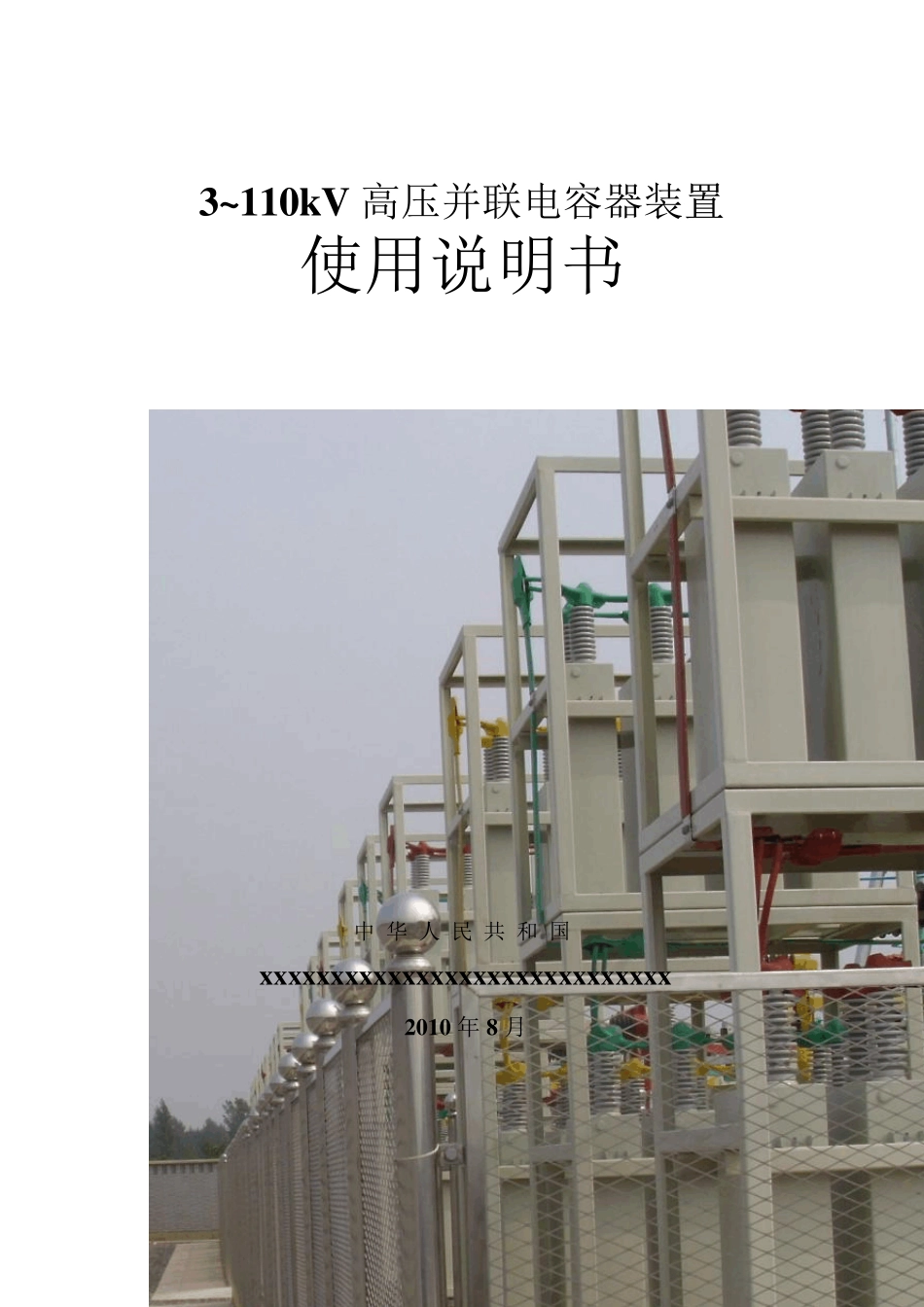

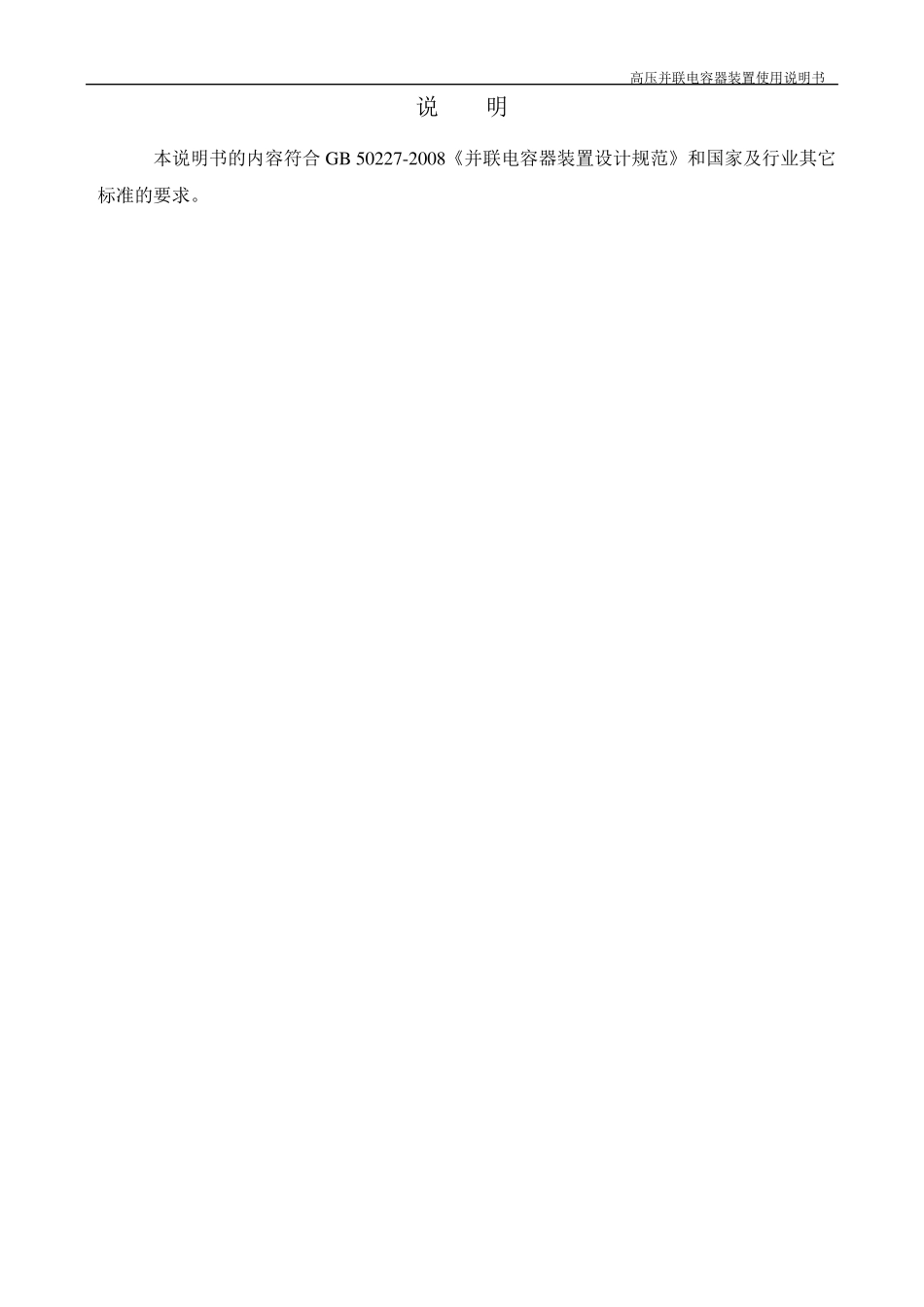

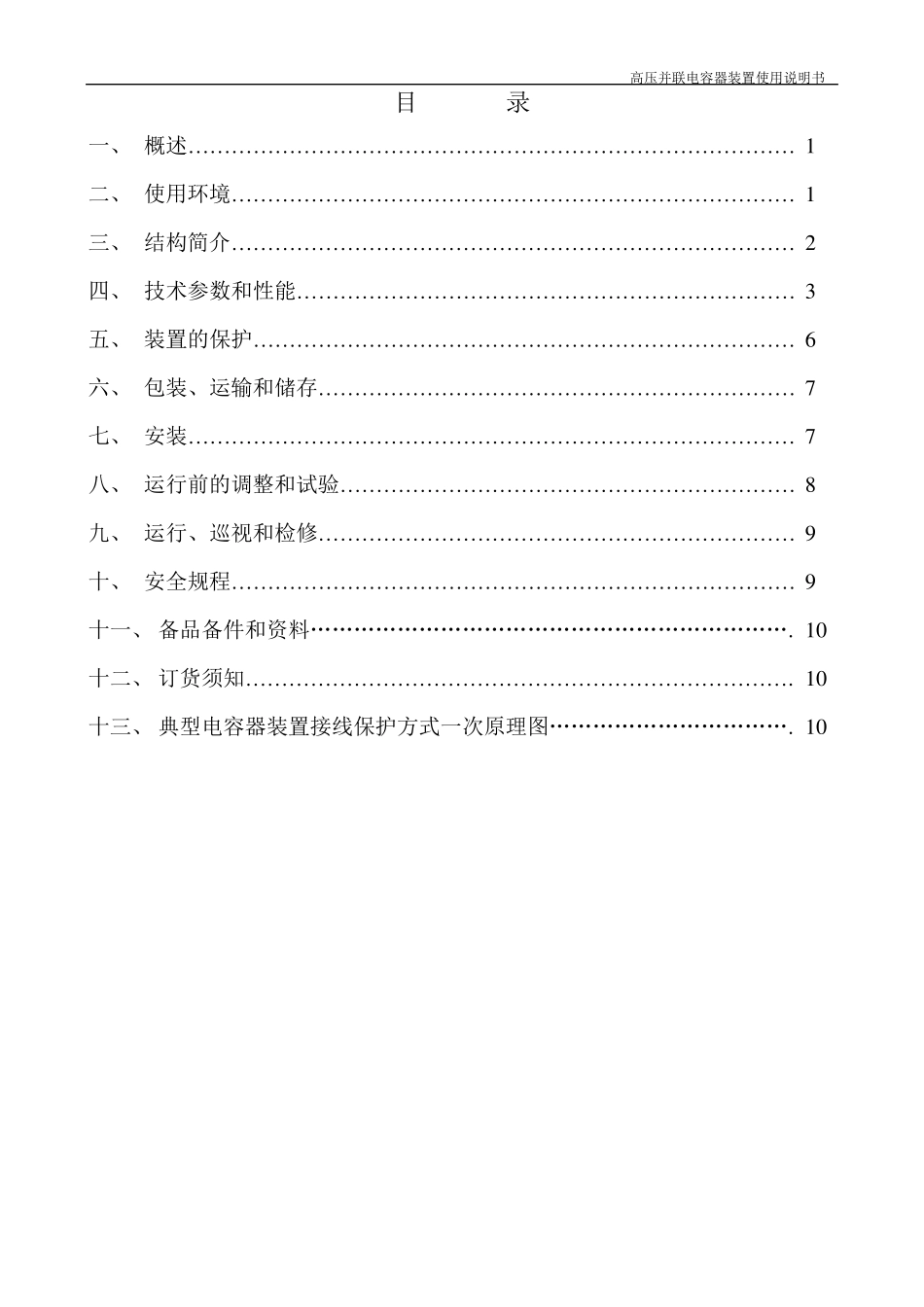

3~110kV 高压并联电容器装置 使用说明书 中 华 人 民 共 和 国 xxxxxxxxxxxxxxxxxxxxxxxxxxxxx 2010 年 8 月 高压并联电容器装置使用说明书 说 明 本说明书的内容符合GB 50227-2008《并联电容器装置设计规范》和国家及行业其它标准的要求。 高压并联电容器装置使用说明书 目 录 一、 概述………………………………………………………………………… 1 二、 使用环境…………………………………………………………………… 1 三、 结构简介…………………………………………………………………… 2 四、 技术参数和性能…………………………………………………………… 3 五、 装置的保护………………………………………………………………… 6 六、 包装、运输和储存………………………………………………………… 7 七、 安装………………………………………………………………………… 7 八、 运行前的调整和试验……………………………………………………… 8 九、 运行、巡视和检修………………………………………………………… 9 十、 安全规程…………………………………………………………………… 9 十一、 备品备件和资料…………………………………………………………. 1 0 十二、 订货须知…………………………………………………………………. 1 0 十三、 典型电容器装置接线保护方式一次原理图……………………………. 1 0 高压并联电容器装置使用说明书 1 一、概述 1.用途： TBB 型高压并联电容器装置（以下简称装置），主要用于 3~ 110kV，频率为 50Hz 的三相交流电力系统中，用以提高功率因数，调整网络电压，降低线路损耗，改善供电质量，提高供配电设备的使用效率的容性无功补偿装置。 2.装置的型号及其意义： T B B / 保护方式：K 开口三角零序电压保护 L 中性点不平衡电流保护 C 电压差动保护 Q 桥式不平衡电流保护 接线方式：A 单星型接线 B 双星型接线 装置的单台电容器容量（kvar） 装置的装机额定容量（kvar） 装置的额定电压（kV） 调容方式：S 手动 D 电动 Z 自动 （固定式不标） 并联补偿 成套装置 装置的保护方式通常与电容器组的接线方式有关系，一般的有 AK、AC、AQ 和 BC、BL 之分。 3.执行标准 GB 50227 并联电容器装置设计规范 GB/T 11024 标称电压1kV 以上交流电力系统用并联电容器 GB...
