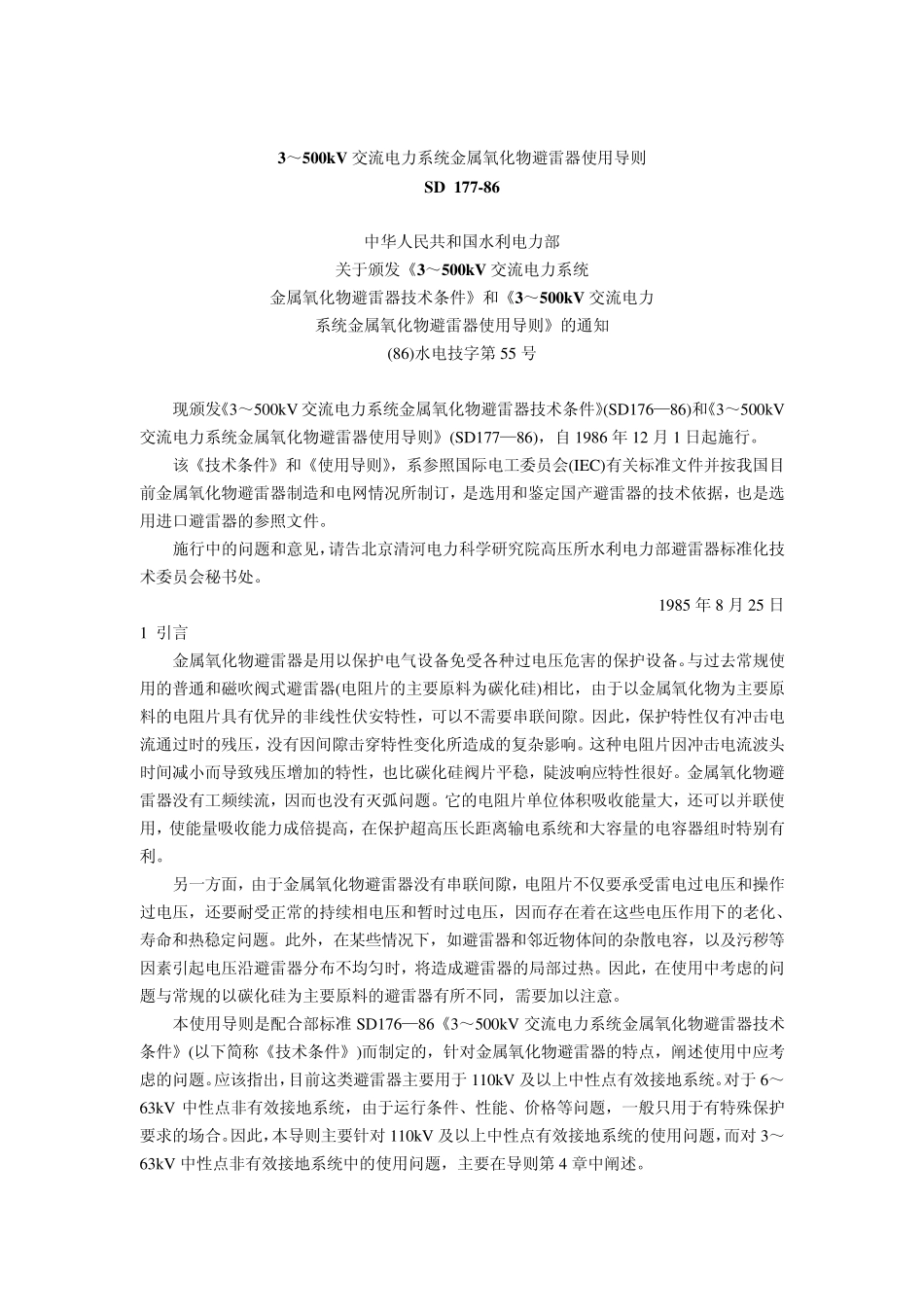

3～500kV 交流电力系统金属氧化物避雷器使用导则 SD 177-86 中华人民共和国水利电力部 关于颁发《3～500kV 交流电力系统 金属氧化物避雷器技术条件》和《3～500kV 交流电力 系统金属氧化物避雷器使用导则》的通知 (86)水电技字第55 号 现颁发《3～500kV 交流电力系统金属氧化物避雷器技术条件》(SD176—86)和《3～500kV交流电力系统金属氧化物避雷器使用导则》(SD177—86)，自 1986 年 12 月 1 日起施行。 该《技术条件》和《使用导则》，系参照国际电工委员会(IEC)有关标准文件并按我国目前金属氧化物避雷器制造和电网情况所制订，是选用和鉴定国产避雷器的技术依据，也是选用进口避雷器的参照文件。 施行中的问题和意见，请告北京清河电力科学研究院高压所水利电力部避雷器标准化技术委员会秘书处。 1985 年 8 月 25 日 1 引言 金属氧化物避雷器是用以保护电气设备免受各种过电压危害的保护设备。与过去常规使用的普通和磁吹阀式避雷器(电阻片的主要原料为碳化硅)相比，由于以金属氧化物为主要原料的电阻片具有优异的非线性伏安特性，可以不需要串联间隙。因此，保护特性仅有冲击电流通过时的残压，没有因间隙击穿特性变化所造成的复杂影响。这种电阻片因冲击电流波头时间减小而导致残压增加的特性，也比碳化硅阀片平稳，陡波响应特性很好。金属氧化物避雷器没有工频续流，因而也没有灭弧问题。它的电阻片单位体积吸收能量大，还可以并联使用，使能量吸收能力成倍提高，在保护超高压长距离输电系统和大容量的电容器组时特别有利。 另一方面，由于金属氧化物避雷器没有串联间隙，电阻片不仅要承受雷电过电压和操作过电压，还要耐受正常的持续相电压和暂时过电压，因而存在着在这些电压作用下的老化、寿命和热稳定问题。此外，在某些情况下，如避雷器和邻近物体间的杂散电容，以及污秽等因素引起电压沿避雷器分布不均匀时，将造成避雷器的局部过热。因此，在使用中考虑的问题与常规的以碳化硅为主要原料的避雷器有所不同，需要加以注意。 本使用导则是配合部标准 SD176—86《3～500kV 交流电力系统金属氧化物避雷器技术条件》(以下简称《技术条件》)而制定的，针对金属氧化物避雷器的特点，阐述使用中应考虑的问题。应该指出，目前这类避雷器主要用于110kV 及以上中性点有效接地系统。对于6～63kV 中性点非有效接地系统，由于运行条件、性能、价格等问题，一般只用于有特殊保护要求的场合。因此，本导则主要针...
