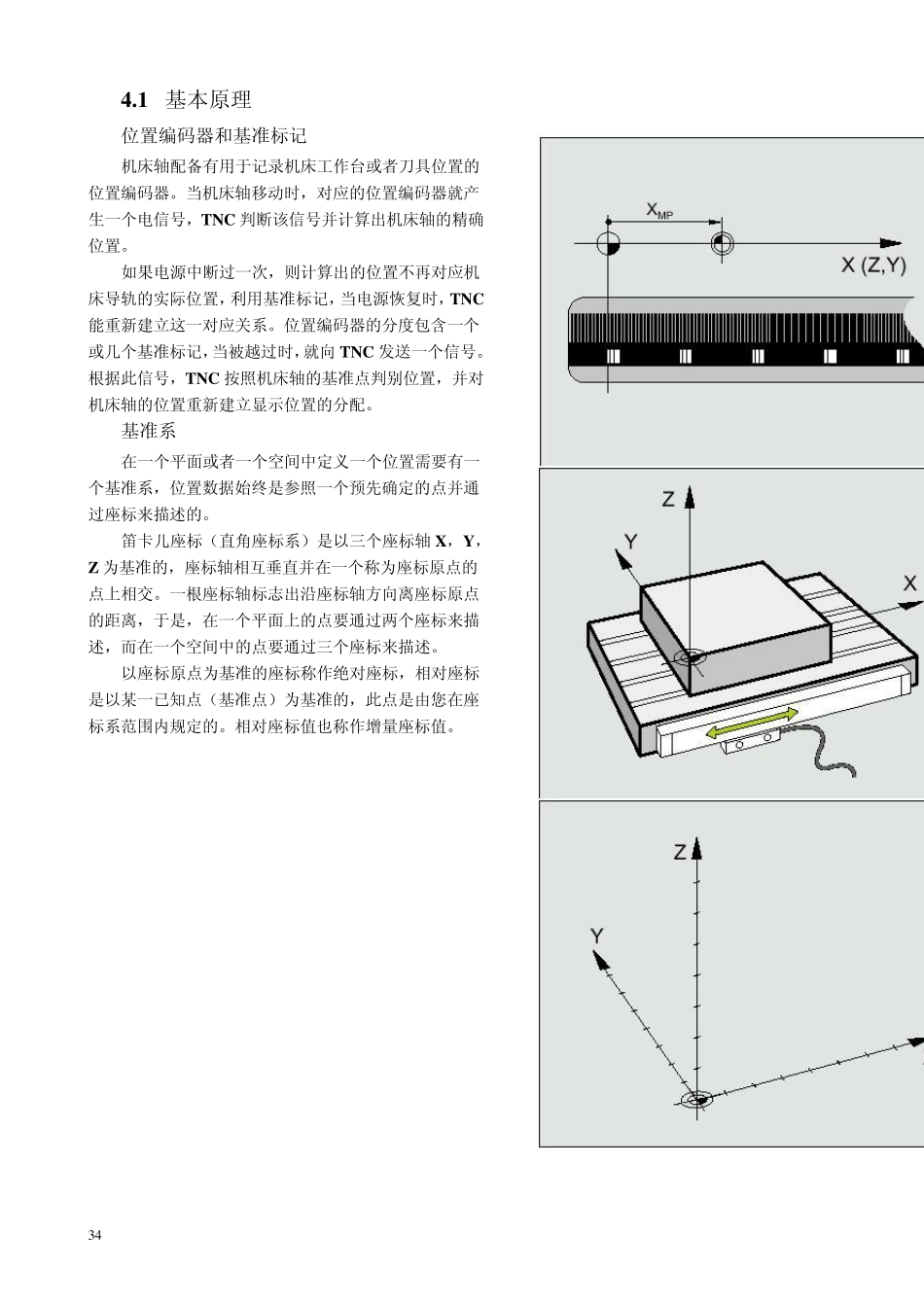

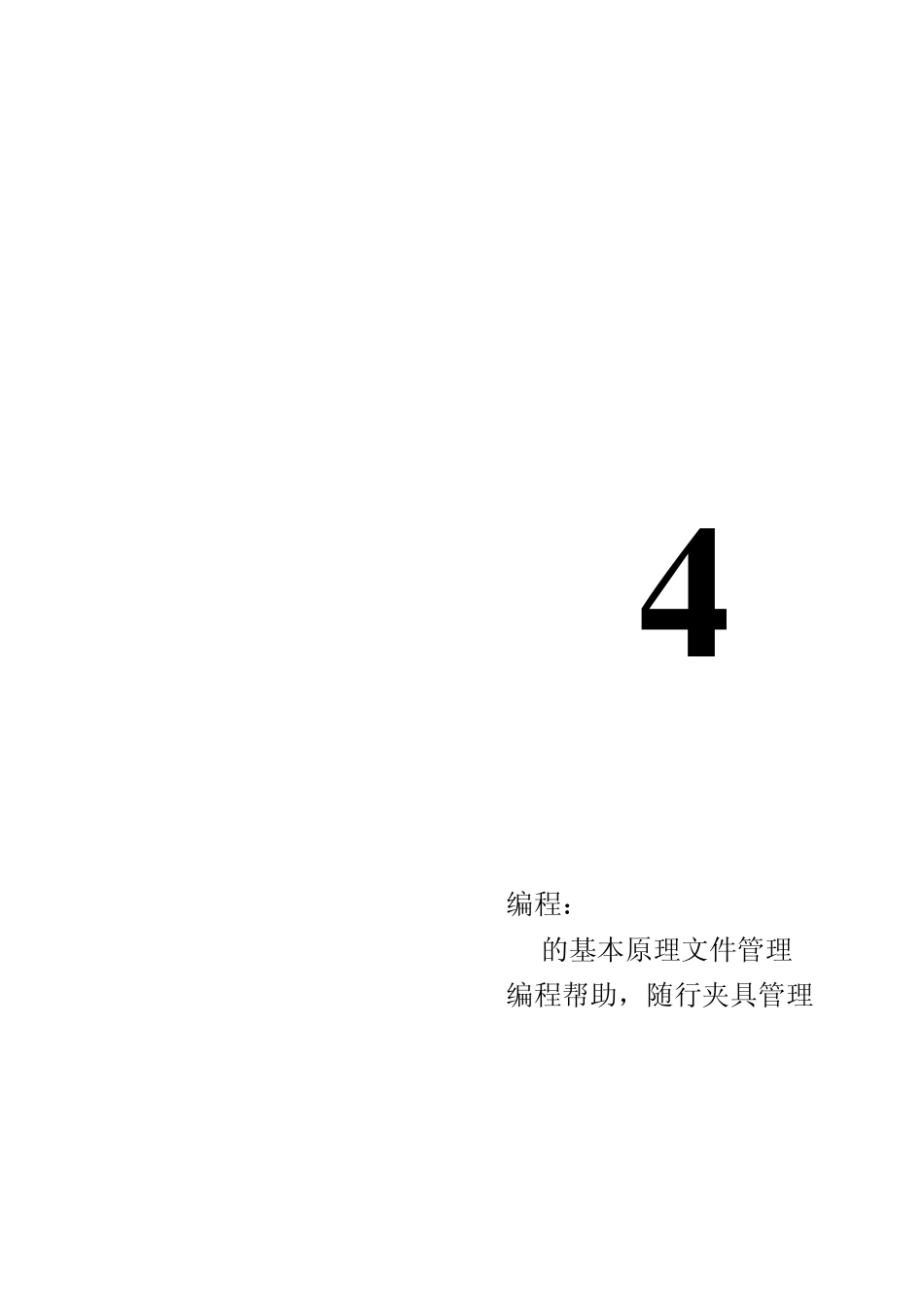

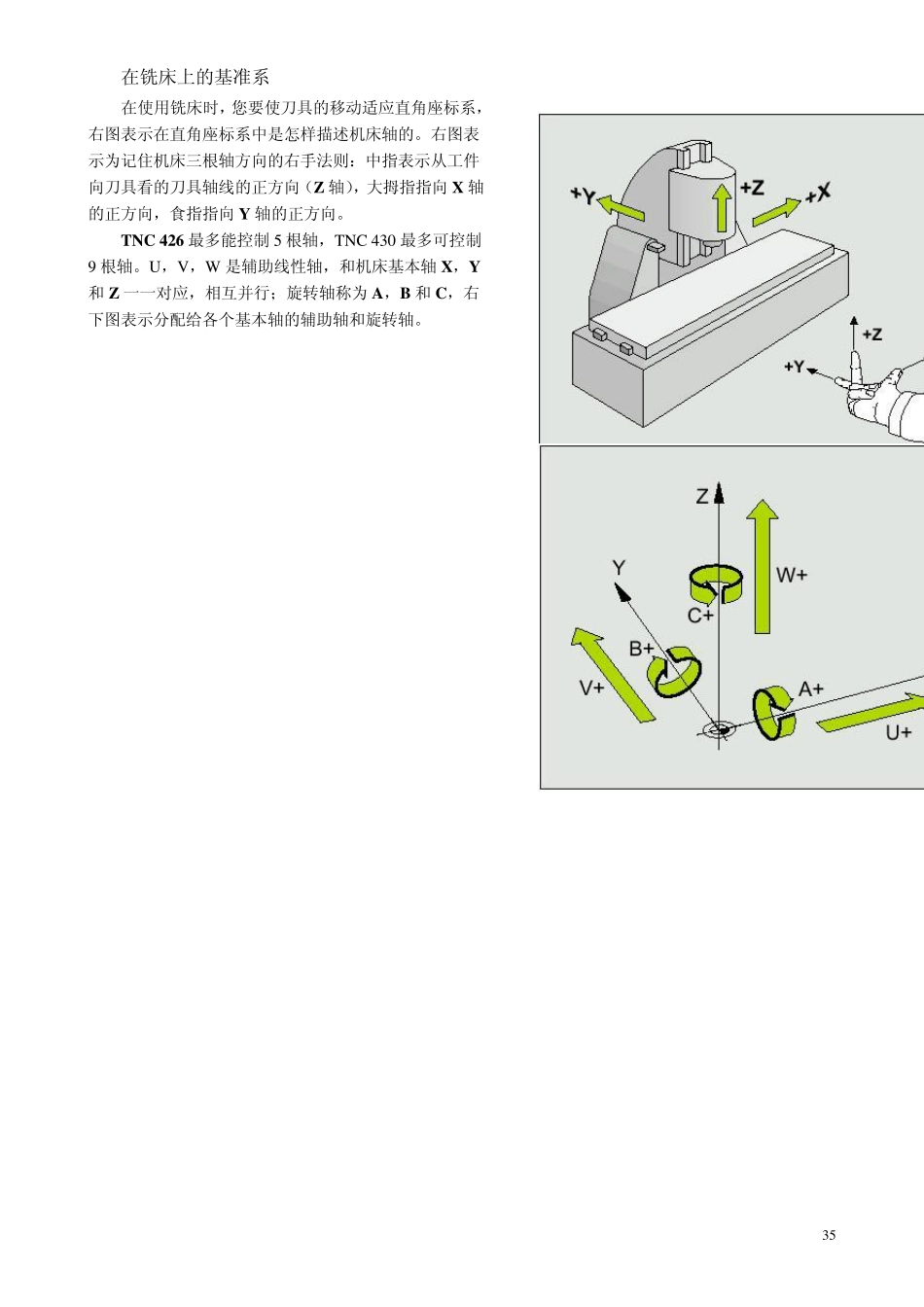

4 编程： NC的基本原理文件管理 编程帮助，随行夹具管理 3 4 4.1 基本原理 位置编码器和基准标记 机床轴配备有用于记录机床工作台或者刀具位置的位置编码器。当机床轴移动时，对应的位置编码器就产生一个电信号，TNC 判断该信号并计算出机床轴的精确位置。 如果电源中断过一次，则计算出的位置不再对应机床导轨的实际位置，利用基准标记，当电源恢复时，TNC能重新建立这一对应关系。位置编码器的分度包含一个或几个基准标记，当被越过时，就向 TNC 发送一个信号。根据此信号，TNC 按照机床轴的基准点判别位置，并对机床轴的位置重新建立显示位置的分配。 基准系 在一个平面或者一个空间中定义一个位置需要有一个基准系，位置数据始终是参照一个预先确定的点并通过座标来描述的。 笛卡儿座标（直角座标系）是以三个座标轴X，Y，Z 为基准的，座标轴相互垂直并在一个称为座标原点的点上相交。一根座标轴标志出沿座标轴方向离座标原点的距离，于是，在一个平面上的点要通过两个座标来描述，而在一个空间中的点要通过三个座标来描述。 以座标原点为基准的座标称作绝对座标，相对座标是以某一已知点（基准点）为基准的，此点是由您在座标系范围内规定的。相对座标值也称作增量座标值。 35 在铣床上的基准系 在使用铣床时，您要使刀具的移动适应直角座标系，右图表示在直角座标系中是怎样描述机床轴的。右图表示为记住机床三根轴方向的右手法则：中指表示从工件向刀具看的刀具轴线的正方向（Z 轴），大拇指指向 X 轴的正方向，食指指向 Y 轴的正方向。 TNC 426 最多能控制 5 根轴，TNC 430 最多可控制9 根轴。U，V，W 是辅助线性轴，和机床基本轴X，Y和 Z 一一对应，相互并行；旋转轴称为 A，B 和 C，右下图表示分配给各个基本轴的辅助轴和旋转轴。 36 极座标 如果产品图是以直角座标标注尺寸，则您可用直角座标编写零件程序。至于零件图中的圆弧和角度，以极座标标注尺寸更为简单明了。 然而，直角座标X，Y 和 Z 是三维的，能描述空间的点；极座标是二维的，即能描述一个平面中的点。极座标具有自己的基准点圆心（CC），或称极心。平面中的一个位置能用下述方法确定： 极径，从圆心到位置点的距离，和 极角，基准轴与位置点和圆心的连线的夹角。 见右上图。 极心与角度基准轴的定义 极心是通过在三个平面中的一个平面上输入两个直角座标设置的。这些座标也为极角PA 设定了基准轴。 极心...
