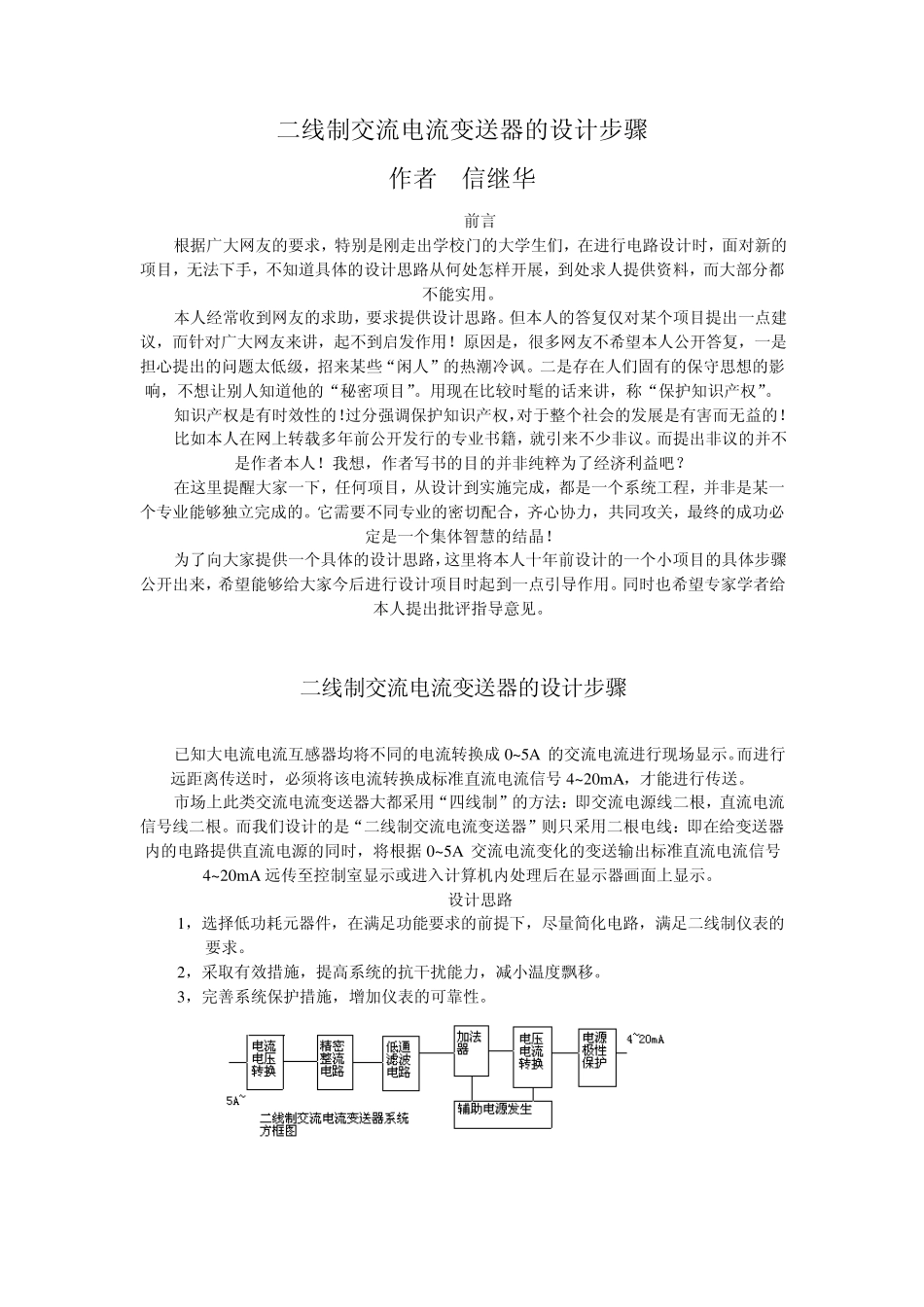

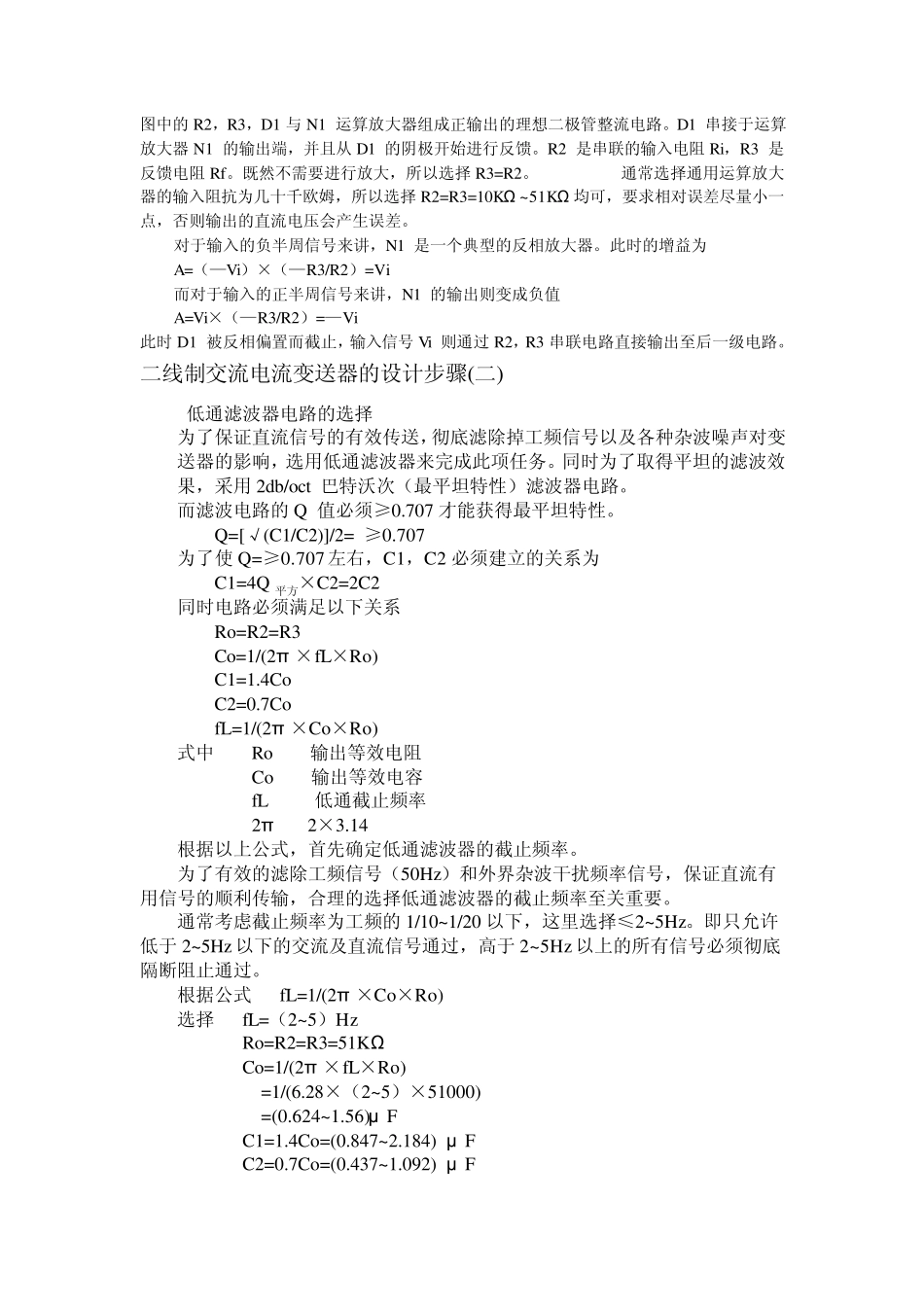

二线制交流电流变送器的设计步骤 作者 信继华 前言 根据广大网友的要求，特别是刚走出学校门的大学生们，在进行电路设计时，面对新的项目，无法下手，不知道具体的设计思路从何处怎样开展，到处求人提供资料，而大部分都不能实用。 本人经常收到网友的求助，要求提供设计思路。但本人的答复仅对某个项目提出一点建议，而针对广大网友来讲，起不到启发作用！原因是，很多网友不希望本人公开答复，一是担心提出的问题太低级，招来某些“闲人”的热潮冷讽。二是存在人们固有的保守思想的影响，不想让别人知道他的“秘密项目”。用现在比较时髦的话来讲，称“保护知识产权”。 知识产权是有时效性的！过分强调保护知识产权，对于整个社会的发展是有害而无益的！ 比如本人在网上转载多年前公开发行的专业书籍，就引来不少非议。而提出非议的并不是作者本人！我想，作者写书的目的并非纯粹为了经济利益吧？ 在这里提醒大家一下，任何项目，从设计到实施完成，都是一个系统工程，并非是某一个专业能够独立完成的。它需要不同专业的密切配合，齐心协力，共同攻关，最终的成功必定是一个集体智慧的结晶！ 为了向大家提供一个具体的设计思路，这里将本人十年前设计的一个小项目的具体步骤公开出来，希望能够给大家今后进行设计项目时起到一点引导作用。同时也希望专家学者给本人提出批评指导意见。 二线制交流电流变送器的设计步骤 已知大电流电流互感器均将不同的电流转换成 0~5A 的交流电流进行现场显示。而进行远距离传送时，必须将该电流转换成标准直流电流信号 4~20mA，才能进行传送。 市场上此类交流电流变送器大都采用“四线制”的方法：即交流电源线二根，直流电流信号线二根。而我们设计的是“二线制交流电流变送器”则只采用二根电线：即在给变送器内的电路提供直流电源的同时，将根据0~5A 交流电流变化的变送输出标准直流电流信号4~20mA 远传至控制室显示或进入计算机内处理后在显示器画面上显示。 设计思路 1，选择低功耗元器件，在满足功能要求的前提下，尽量简化电路，满足二线制仪表的要求。 2，采取有效措施，提高系统的抗干扰能力，减小温度飘移。 3，完善系统保护措施，增加仪表的可靠性。 一，互感器的选择 电流互感器是一种交流电流/电流变换器，当初级流过交流电流时，次级线圈则对应其变比产生交流电流。再通过负载电阻转换成交流电压信号。 合理选择互感器的变比十分重要。 在选择变比之前，首先要确定通过...
