4395A阻抗分析仪使用方法

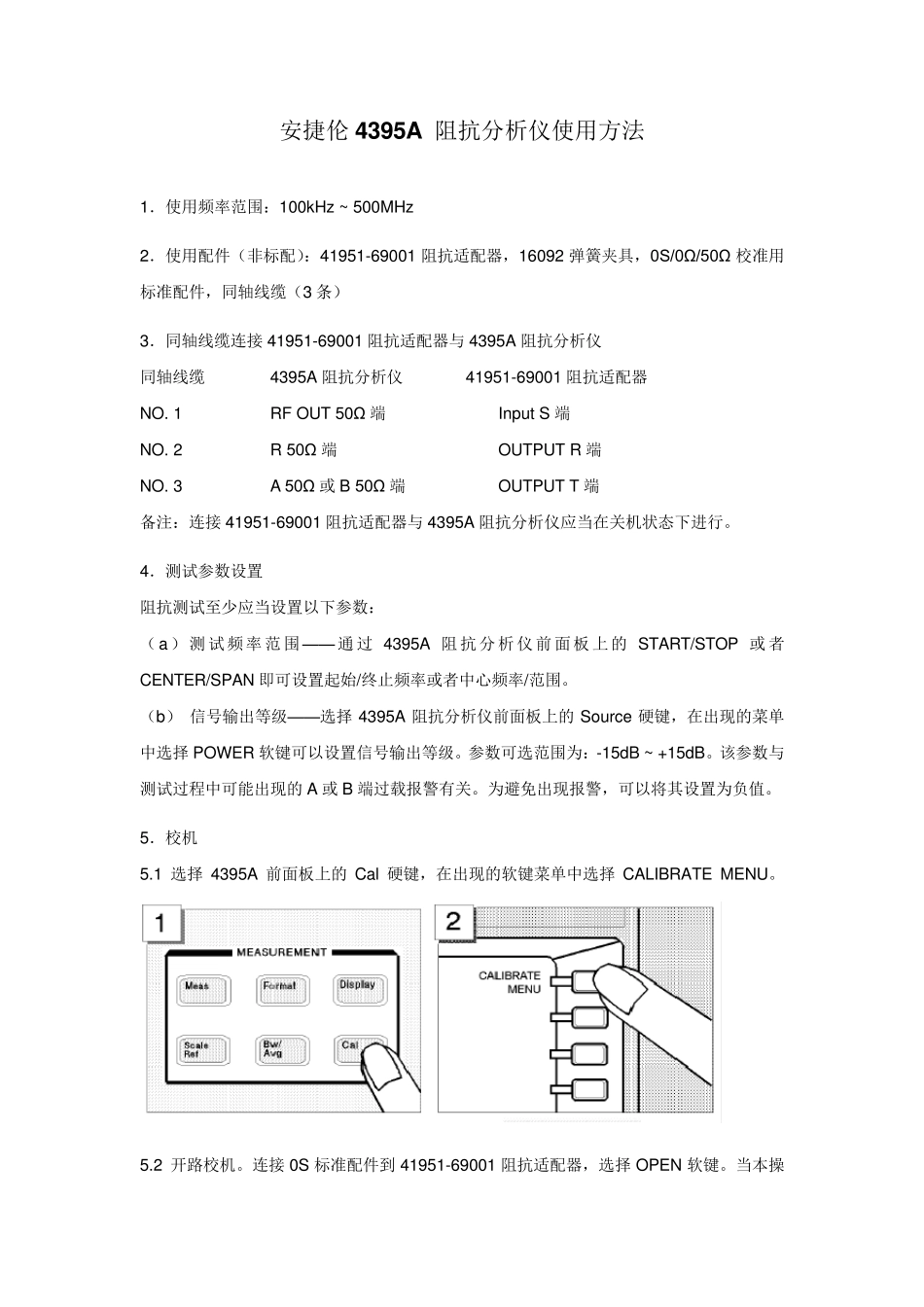

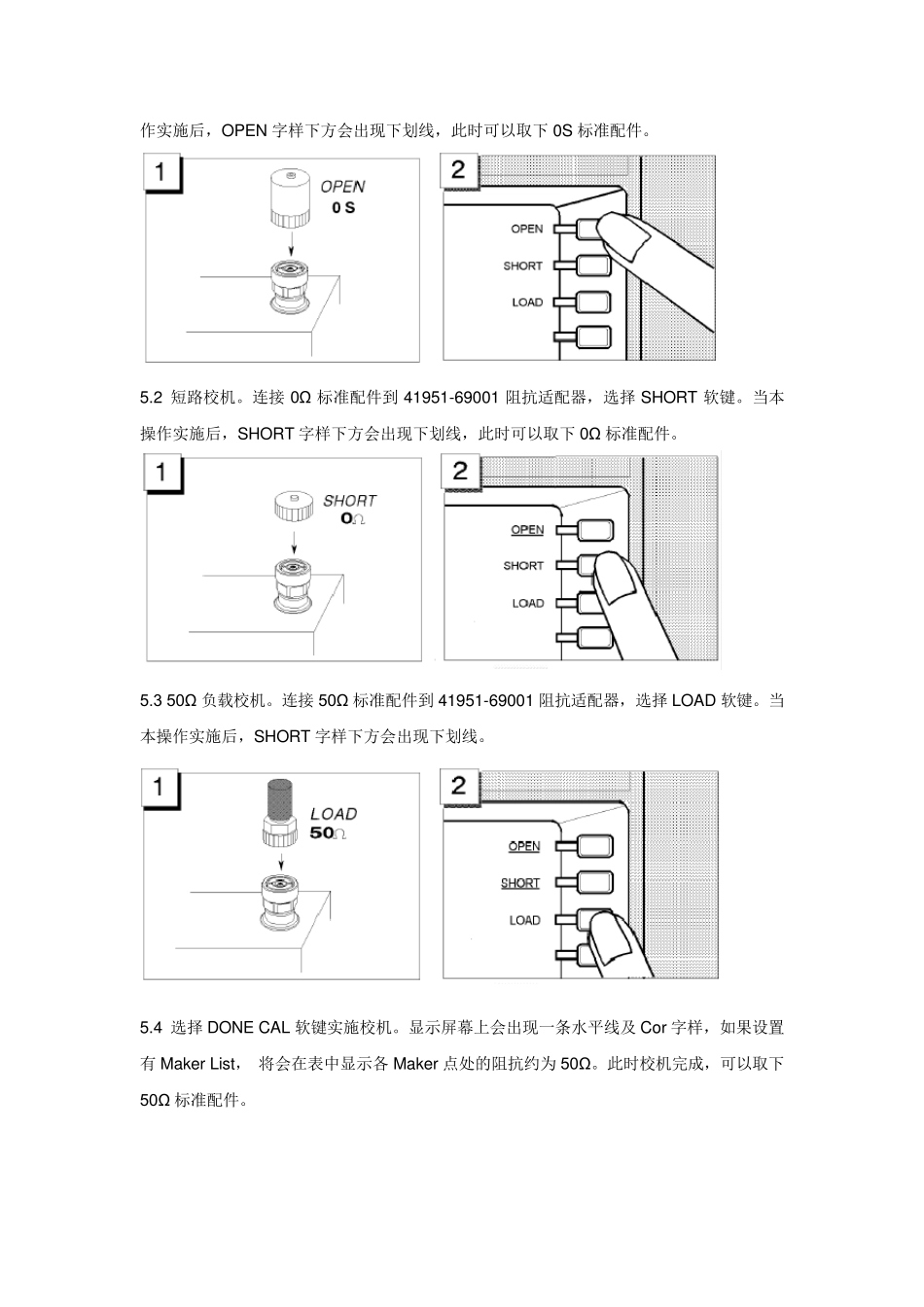

安捷伦4395A 阻抗分析仪使用方法 1．使用频率范围：100kHz ~ 500MHz 2．使用配件（非标配）：41951-69001 阻抗适配器，16092 弹簧夹具，0S/0Ω/50Ω 校准用标准配件，同轴线缆（3 条） 3．同轴线缆连接41951-69001 阻抗适配器与4395A 阻抗分析仪 同轴线缆 4395A 阻抗分析仪 41951-69001 阻抗适配器 NO. 1 RF OUT 50Ω 端 Input S 端 NO. 2 R 50Ω 端 OUTPUT R 端 NO. 3 A 50Ω 或B 50Ω 端 OUTPUT T 端 备注：连接41951-69001 阻抗适配器与4395A 阻抗分析仪应当在关机状态下进行。 4．测试参数设置 阻抗测试至少应当设置以下参数： （a）测 试频率范围— — 通过 4395A 阻抗分析仪前面板 上的 START/STOP 或者CENTER/SPAN 即可设置起始/终止频率或者中心频率/范围。 （b） 信号输出等级— — 选择 4395A 阻抗分析仪前面板上的 Source 硬键，在出现的菜单中选择 POWER 软键可以设置信号输出等级。参数可选范围为：-15dB ~ +15dB。该参数与测试过程中可能出现的 A 或B 端过载报警有关。为避免出现报警，可以将其设置为负值。 5．校机 5.1 选择 4395A 前面板上的 Cal 硬键，在出现的软键菜单中选择 CALIBRATE MENU。 5.2 开路校机。连接0S 标准配件到 41951-69001 阻抗适配器，选择 OPEN 软键。当本操作实施后，OPEN 字样下方会出现下划线，此时可以取下0S 标准配件。 5.2 短路校机。连接 0Ω 标准配件到 41951-69001 阻抗适配器，选择 SHORT 软键。当本操作实施后，SHORT 字样下方会出现下划线，此时可以取下0Ω 标准配件。 5.3 50Ω 负载校机。连接 50Ω 标准配件到 41951-69001 阻抗适配器，选择 LOAD 软键。当本操作实施后，SHORT 字样下方会出现下划线。 5.4 选择 DONE CAL 软键实施校机。显示屏幕上会出现一条水平线及 Cor 字样，如果设置有 Maker List， 将会在表中显示各 Maker 点处的阻抗约为 50Ω 。此时校机完成，可以取下50Ω 标准配件。 6．安装测试夹具16092 到41951-69001 阻抗适配器 将测试夹具16092 左端的两个定位孔正对41951-69001 阻抗适配器的两个定位柱，旋转41951-69001 阻抗适配器的连接头以固定夹具。 7．夹具补偿 夹具补偿是为了消除测试夹具电极与适配器输出端之间的误差，以保证测试准确性。 7.1 选择 4395A 阻抗分析仪前面板上的Cal 硬键，在出现的屏幕菜单中选择 FIX...
