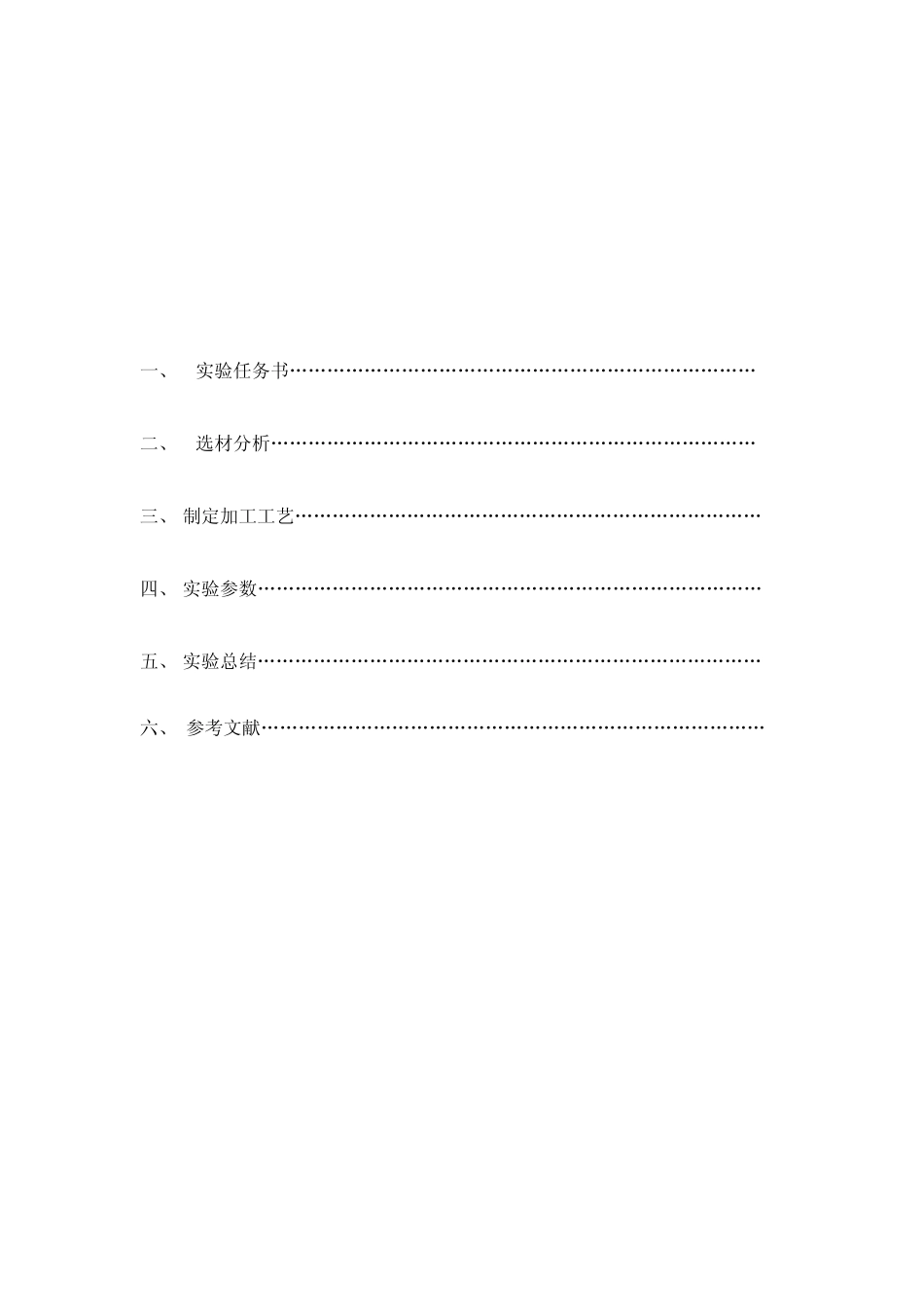

机械工程材料报告书 实验方案：重载传动齿轴 班 级：0 6 机电* * 姓 名：李* * 学 号：2 0 0 6 3 0 8 6 * * * 材 料：4 5 # 一、 实验任务书…………………………………………………………………3 二、 选材分析……………………………………………………………………4 三、 制定加工工艺…………………………………………………………………5 四、 实验参数………………………………………………………………………7 五、 实验总结………………………………………………………………………10 六、 参考文献………………………………………………………………………10 实验任务书 一、 设计者：李冠明 二、 零件名称：重载传动齿轴 （毛坯如下图所示） 三、 给定条件： 1、 重载传动齿轴为传动重载动力的结构件，靠线接触啮合传递动力，有滚动也有滑动，承受接触应力及摩擦力，齿根承受弯曲应力，在起动和换档时齿部也承受冲击应力。 2、 损坏形式：齿面磨损或接触疲劳；齿部变形或齿根折断。 3、 使用要求：基本有较高的强度和抗冲击能力，齿面和与轴承相配的轴颈位置要求高的硬度、耐磨。 4、实验要求： ①、 根据给定条件，选用材料，设计好零件的加工工艺路线。 ②、进行原材料的硬度、金相组织检验。 ③、进行预先热处理，对预先热处理后材料的硬度、金相组织进行检验。 ④、进行表面硬化处理，对表面硬化处理后的试样进行表面 硬度、硬化层硬化分布、硬化层金相组织检验和硬化层深度测定。 ⑤、对硬化层拍出合格的金相照片。 选材分析 四、 材料： 1、 选材：45＃钢——产量大、价格低、用途广，其性能及经济性均符合实验要求。 2、 45＃钢材料分析： HRC 86 88 85 84 平均值 85.75 HBS 169 166 165 162 平均值 165.5 3、 附加原材料金相组织（如下图所示）： 制定加工工艺 五、制定热处理工艺路线： 正火－－淬火－－回火－－高频淬火－－低温回火 1、 正火 由于材料在出厂时已经经过了正火这过程，所以这步骤就免了 2、 淬火 目的：获得高硬度、高耐磨的马氏体组织 步骤：入炉－－保温－－出炉－－水冷 温度：840℃ 保温时间：30min 测 HRC: 52 50 51 50.5 平均值：50.875 HRC 52 50 51 50.5 平均值 50.875 3、 回火 目的：促使马氏体和残余奥氏体转变为铁素体和渗碳体，获得回火索氏体 步骤：入炉－－保温－－出炉－－...
