4×4矩阵键盘原理及其在单片机中的简单应用(基Proteus仿真)

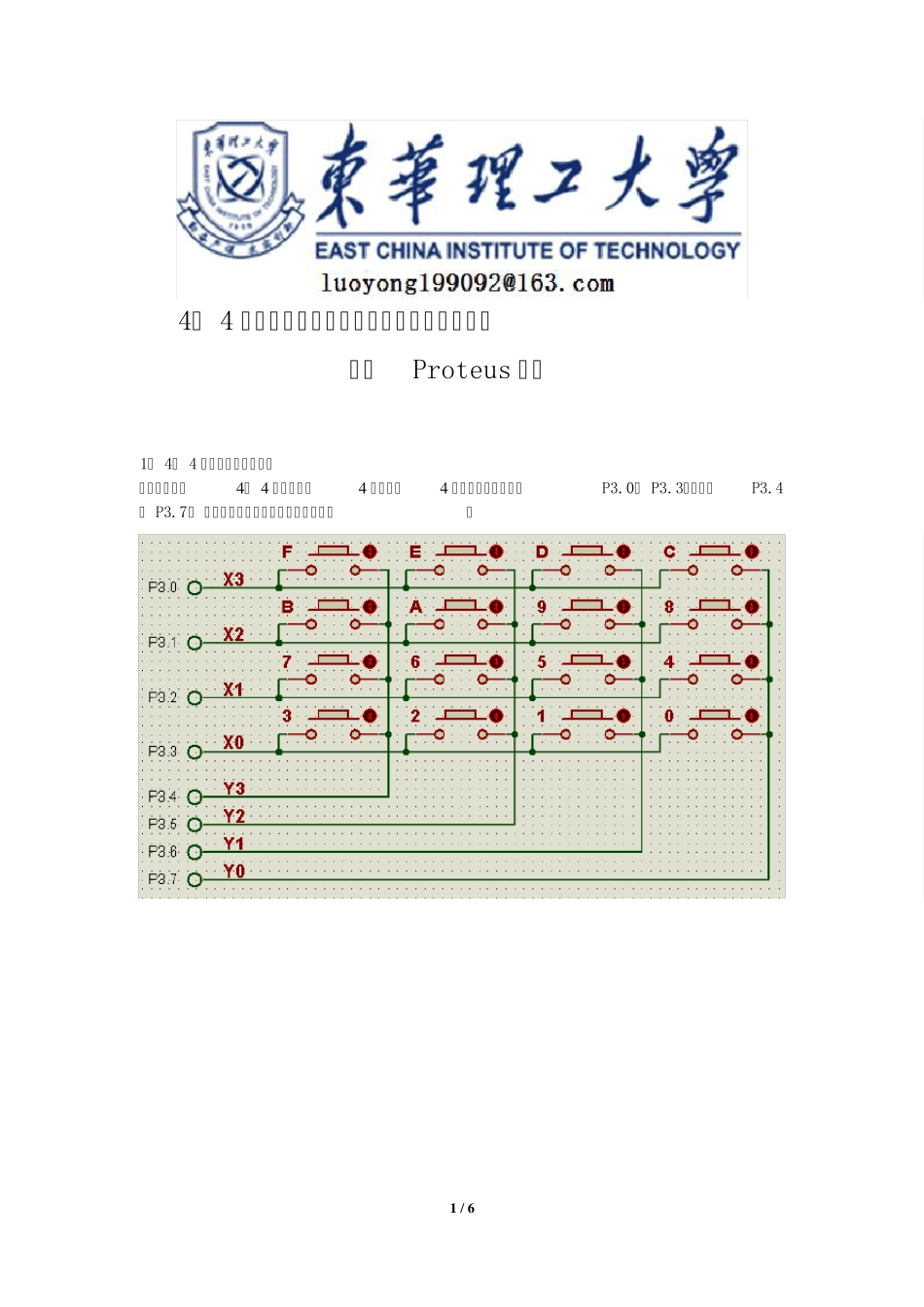

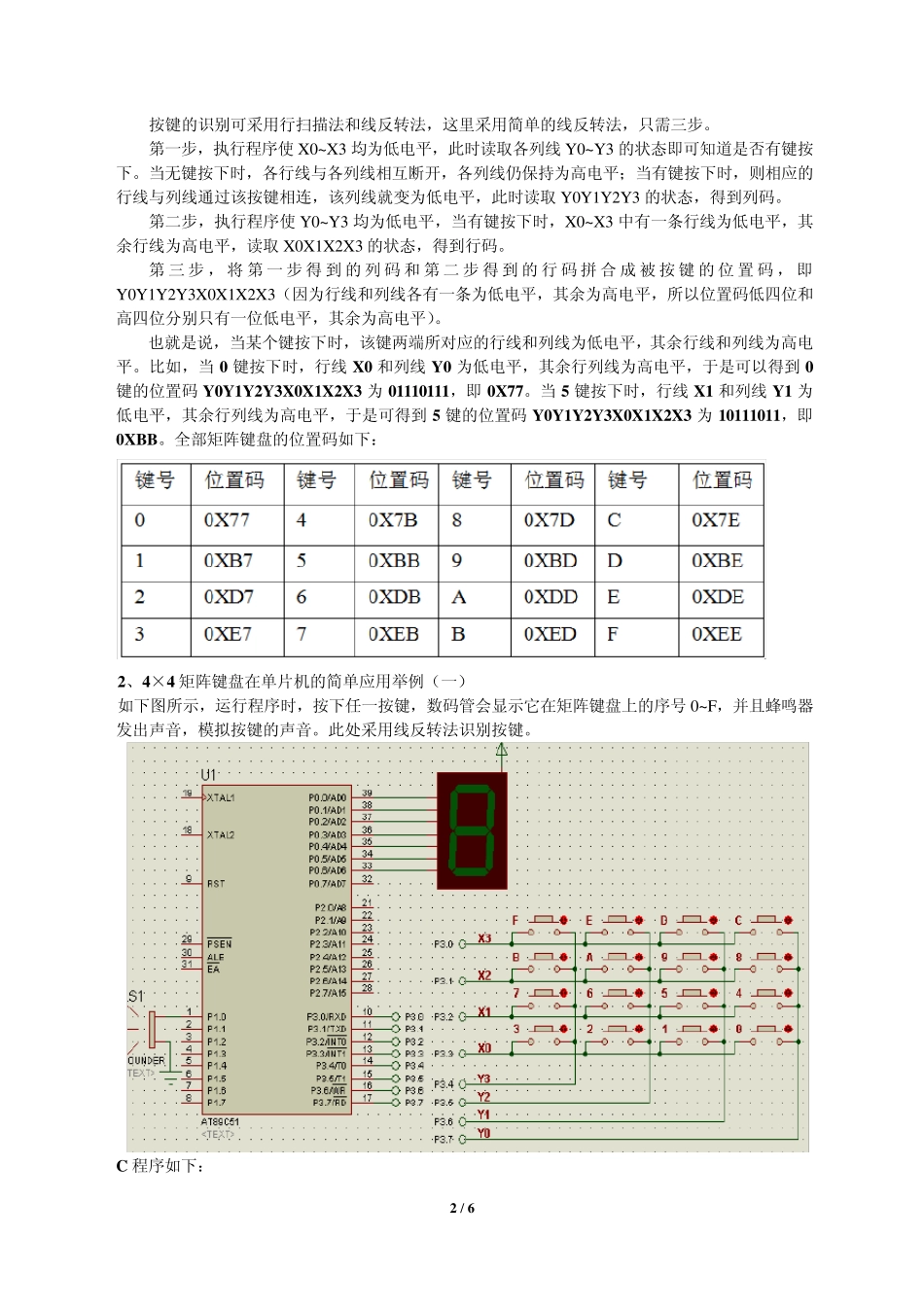

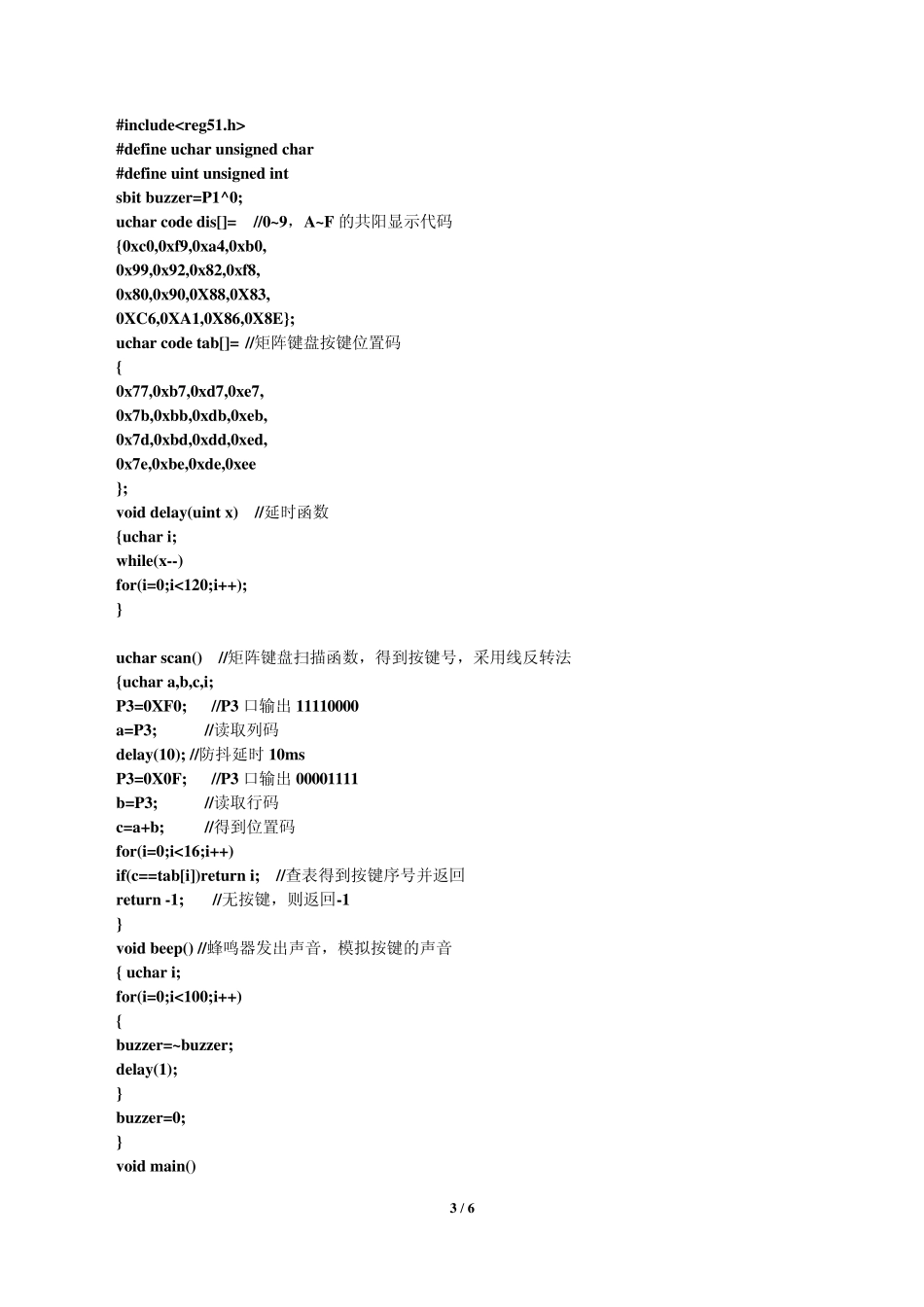

1 / 6 4× 4 矩阵键盘原理及其在单片机中的简单应用 基于Proteus 仿真 1、 4× 4 矩阵键盘的工作原理 如下图所示，4 × 4 矩阵键盘由4 条行线和4 条列线组成，行线接P3.0－ P3.3，列线接P3.4－ P3.7， 按键位于每条行线和列线的交叉点上。 2 / 6 按键的识别可采用行扫描法和线反转法，这里采用简单的线反转法，只需三步。 第一步，执行程序使X0~X3 均为低电平，此时读取各列线Y0~Y3 的状态即可知道是否有键按下。当无键按下时，各行线与各列线相互断开，各列线仍保持为高电平；当有键按下时，则相应的行线与列线通过该按键相连，该列线就变为低电平，此时读取Y0Y1Y2Y3 的状态，得到列码。 第二步，执行程序使Y0~Y3 均为低电平，当有键按下时，X0~X3 中有一条行线为低电平，其余行线为高电平，读取X0X1X2X3 的状态，得到行码。 第三步，将第一步得到的列码和第二步得到的行码拼合成被按键的位置码，即Y0Y1Y2Y3X0X1X2X3（因为行线和列线各有一条为低电平，其余为高电平，所以位置码低四位和高四位分别只有一位低电平，其余为高电平）。 也就是说，当某个键按下时，该键两端所对应的行线和列线为低电平，其余行线和列线为高电平。比如，当0 键按下时，行线X0 和列线Y0 为低电平，其余行列线为高电平，于是可以得到0键的位置码Y0Y1Y2Y3X0X1X2X3 为01110111，即0X77。当5 键按下时，行线X1 和列线Y1 为低电平，其余行列线为高电平，于是可得到5 键的位置码Y0Y1Y2Y3X0X1X2X3 为10111011，即0XBB。全部矩阵键盘的位置码如下： 2、4×4 矩阵键盘在单片机的简单应用举例（一） 如下图所示，运行程序时，按下任一按键，数码管会显示它在矩阵键盘上的序号 0~F，并且蜂鸣器发出声音，模拟按键的声音。此处采用线反转法识别按键。 C 程序如下： 3 / 6 #include #define uchar unsigned char #define uint unsigned int sbit buzzer=P1^0; uchar code dis[]= //0~9，A~F 的共阳显示代码 {0xc0,0xf9,0xa4,0xb0, 0x99,0x92,0x82,0xf8, 0x80,0x90,0X88,0X83, 0XC6,0XA1,0X86,0X8E}; uchar code tab[]= //矩阵键盘按键位置码 { 0x77,0xb7,0xd7,0xe7, 0x7b,0xbb,0xdb,0xeb, 0x7d,0xbd,0xdd,0xed, 0x7e,0xbe,0xde,0xee }; void delay(uint x) //延时函数 {uchar i; while(x--) for(i=0;i<120;i++); } uchar scan() //矩阵键盘扫描函数，得到按键号，采用线反...
