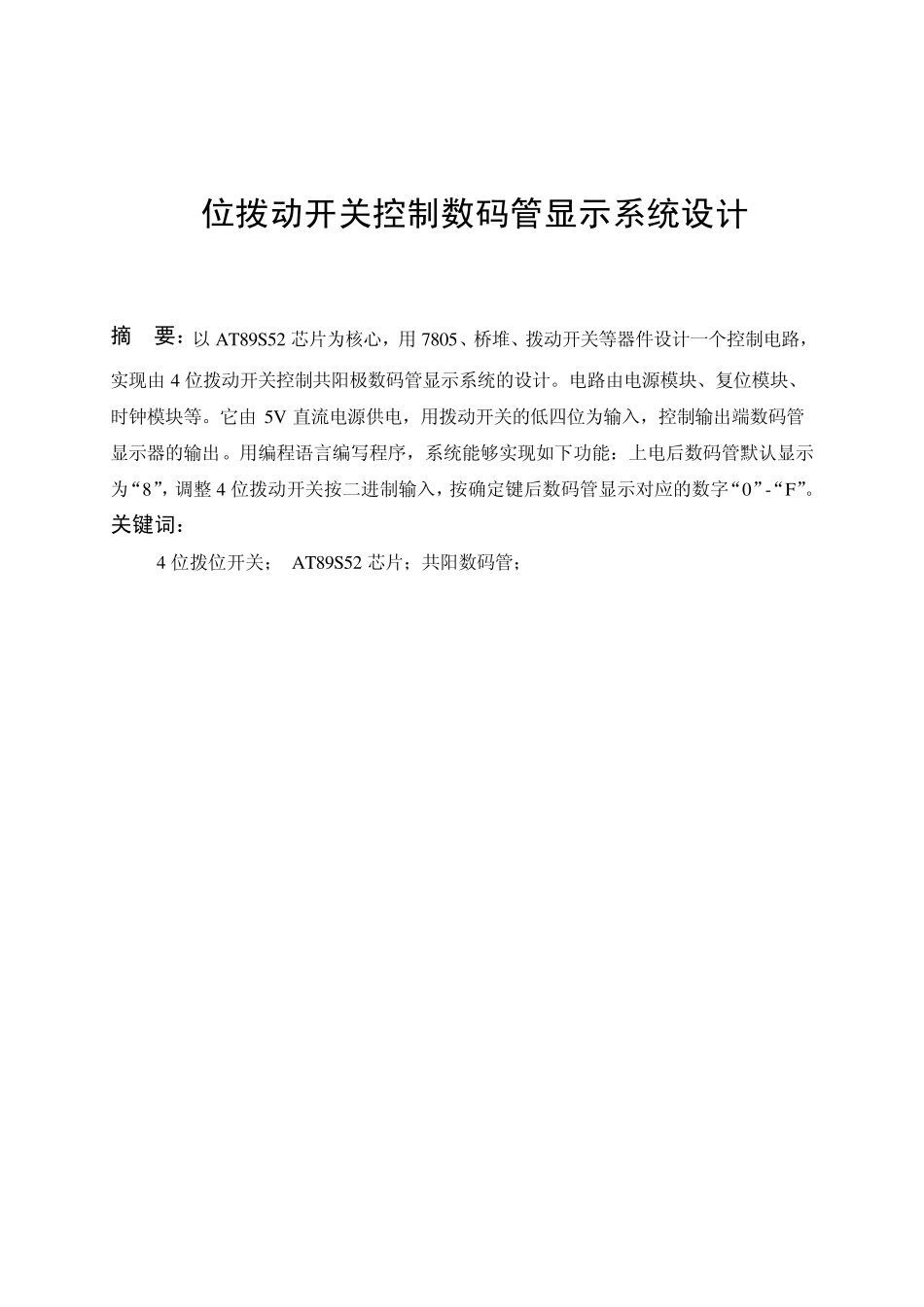

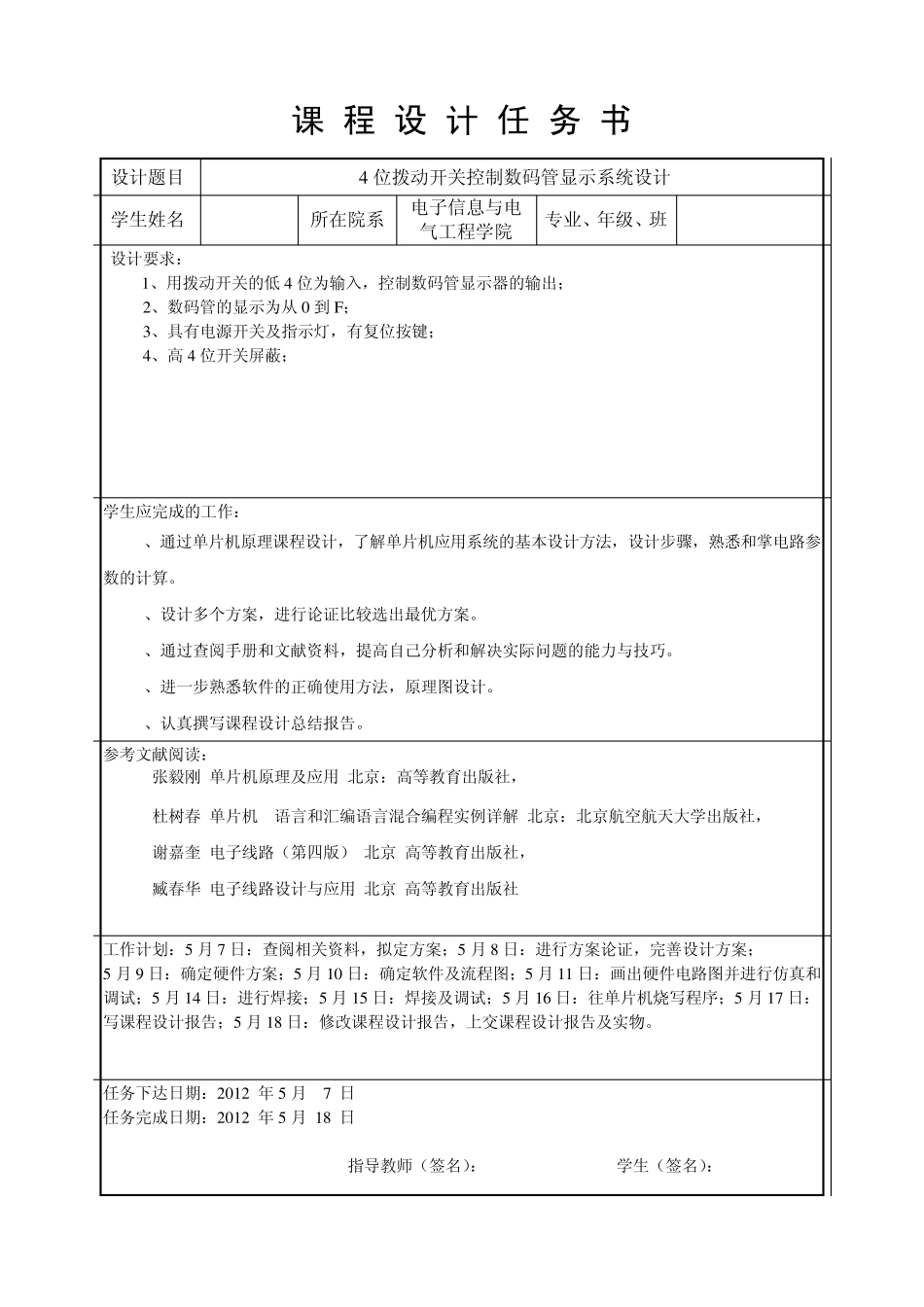

课 程 设 计 说 明 书 课程名称: 单片机技术原理及应用 设计题目: 4 位拨动开关控制数码管显示系统 院 系: 电子信息与电气工程学院 学生姓名: 学 号: 专业班级: 指导教师: 2 0 1 2 年 5 月 1 8 日 课 程 设 计 任 务 书 设计题目 4 位拨动开关控制数码管显示系统设计 学生姓名 所在院系 电子信息与电气工程学院 专业、年级、班 设计要求: 1、用拨动开关的低 4 位为输入,控制数码管显示器的输出; 2、数码管的显示为从 0 到 F; 3、具有电源开关及指示灯,有复位按键; 4、高 4 位开关屏蔽; 学生应完成的工作: 1、通过单片机原理课程设计,了解单片机应用系统的基本设计方法,设计步骤,熟悉和掌电路参数的计算。 2、设计多个方案,进行论证比较选出最优方案。 3、通过查阅手册和文献资料,提高自己分析和解决实际问题的能力与技巧。 4、进一步熟悉软件的正确使用方法,原理图设计。 5、认真撰写课程设计总结报告。 参考文献阅读: [1] 张毅刚.单片机原理及应用.北京:高等教育出版社,2009.11 [2] 杜树春.单片机 C语言和汇编语言混合编程实例详解.北京:北京航空航天大学出版社,2006.6 [3] 谢嘉奎.电子线路(第四版).北京:高等教育出版社,2004. [4] 臧春华.电子线路设计与应用.北京:高等教育出版社,2005. 工作计划:5 月 7 日:查阅相关资料,拟定方案;5 月 8 日:进行方案论证,完善设计方案; 5 月 9 日:确定硬件方案;5 月 10 日:确定软件及流程图;5 月 11 日:画出硬件电路图并进行仿真和调试;5 月 14 日:进行焊接;5 月 15 日:焊接及调试;5 月 16 日:往单片机烧写程序;5 月 17 日: 写课程设计报告;5 月 18 日:修改课程设计报告,上交课程设计报告及实物。 任务下达日期:2012 年 5 月 7 日 任务完成日期:2012 年 5 月 18 日 指导教师(签名): 学生(签名): 4位拨动开关控制数码管显示系统设计 摘 要:以AT89S52 芯片为核心,用7805、桥堆、拨动开关等器件设计一个控制电路,实现由4 位拨动开关控制共阳极数码管显示系统的设计。电路由电源模块、复位模块、时钟模块等。它由5V 直流电源供电,用拨动开关的低四位为输入,控制输出端数码管显示器的输出。用编程语言编写程序,系统能够实现如下功能:上电后数码管默认显示为“8”,调整 4 位拨动开关按二进制输入,按确定键后...
