5.2室外消防水泵接合器及地上消火栓

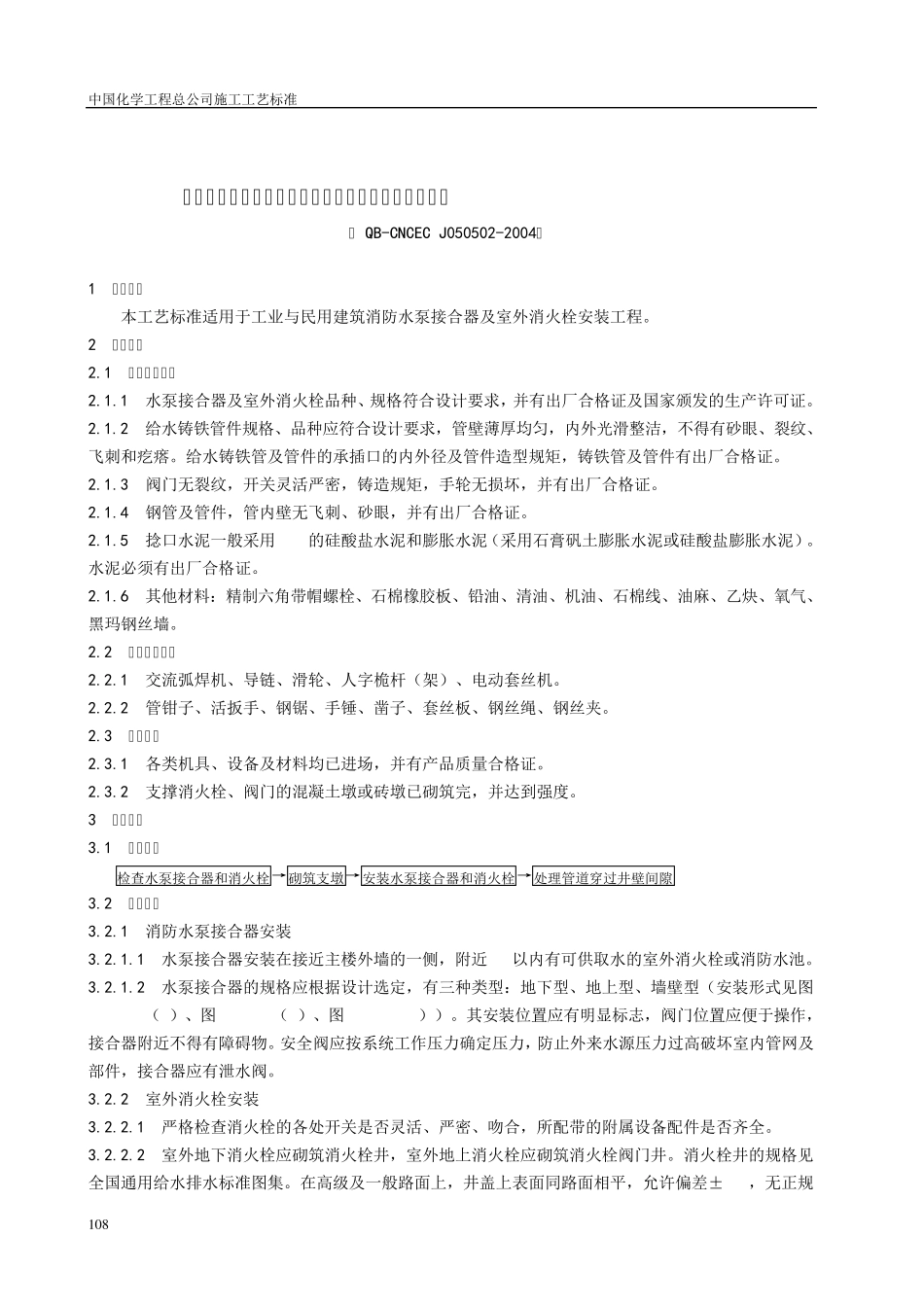

5.2室外消防水泵接合器及地上消火栓_第1页
1/7

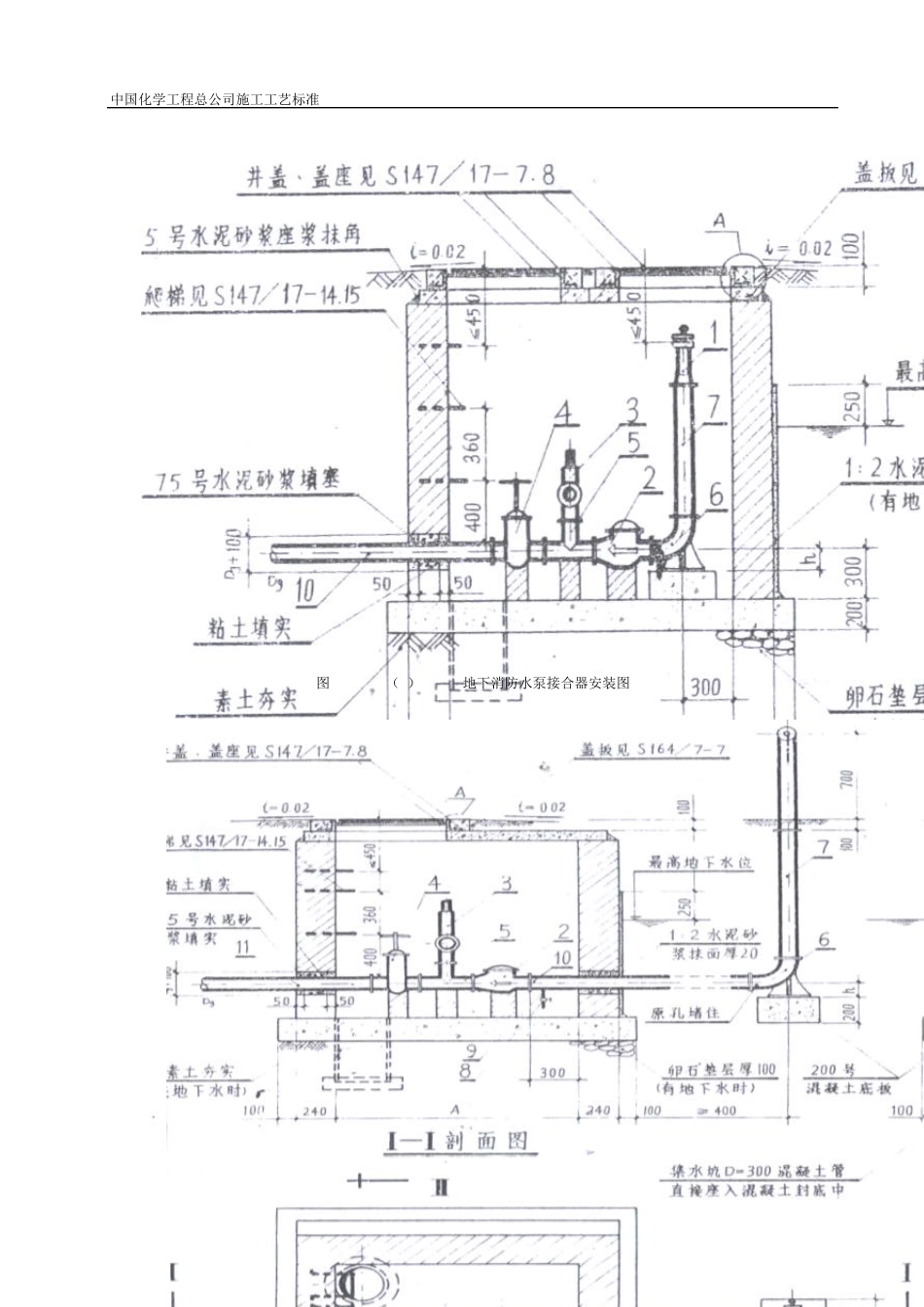

5.2室外消防水泵接合器及地上消火栓_第2页
2/7

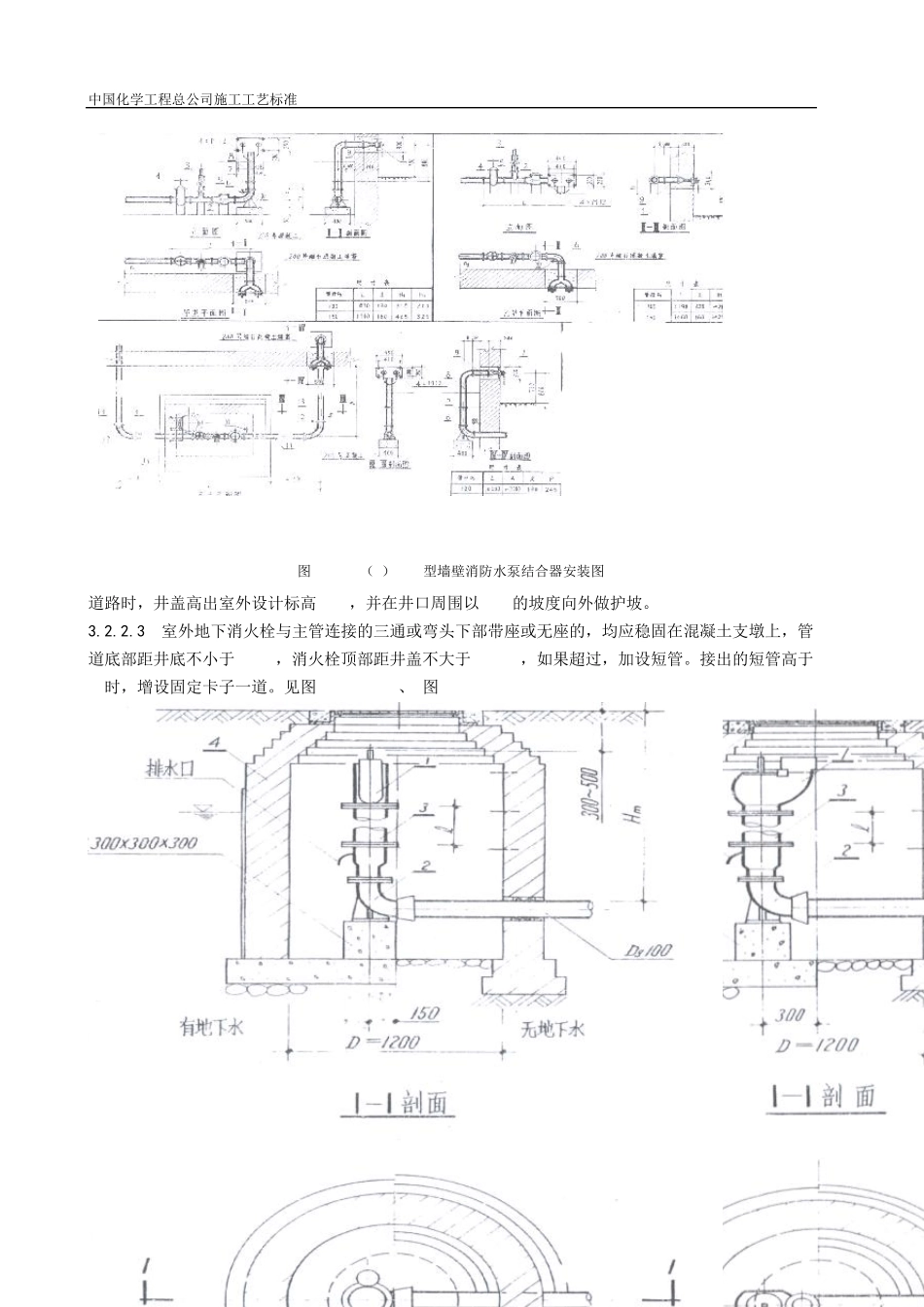

5.2室外消防水泵接合器及地上消火栓_第3页
3/7
中国化学工程总公司施工工艺标准 QB-CNCEC J050502-2004 1 0 8 室外消防水泵接合器及地上消火栓安装施工工艺标准 ( QB-CNCEC J050502-2004) 1 适用范围 本工艺标准适用于工业与民用建筑消防水泵接合器及室外消火栓安装工程。 2 施工准备 2.1 原材料要求: 2.1.1 水泵接合器及室外消火栓品种、规格符合设计要求,并有出厂合格证及国家颁发的生产许可证。 2.1.2 给水铸铁管件规格、品种应符合设计要求,管壁薄厚均匀,内外光滑整洁,不得有砂眼、裂纹、飞刺和疙瘩。给水铸铁管及管件的承插口的内外径及管件造型规矩,铸铁管及管件有出厂合格证。 2.1.3 阀门无裂纹,开关灵活严密,铸造规矩,手轮无损坏,并有出厂合格证。 2.1.4 钢管及管件,管内壁无飞刺、砂眼,并有出厂合格证。 2.1.5 捻口水泥一般采用525#的硅酸盐水泥和膨胀水泥(采用石膏矾土膨胀水泥或硅酸盐膨胀水泥)。水泥必须有出厂合格证。 2.1.6 其他材料:精制六角带帽螺栓、石棉橡胶板、铅油、清油、机油、石棉线、油麻、乙炔、氧气、黑玛钢丝墙。 2.2 主要施工机具 2.2.1 交流弧焊机、导链、滑轮、人字桅杆(架)、电动套丝机。 2.2.2 管钳子、活扳手、钢锯、手锤、凿子、套丝板、钢丝绳、钢丝夹。 2.3 作业条件 2.3.1 各类机具、设备及材料均已进场,并有产品质量合格证。 2.3.2 支撑消火栓、阀门的混凝土墩或砖墩已砌筑完,并达到强度。 3 操作工艺 3.1 工艺流程 检查水泵接合器和消火栓→砌筑支墩→安装水泵接合器和消火栓→处理管道穿过井壁间隙 3.2 操作细则 3.2.1 消防水泵接合器安装 3.2.1.1 水泵接合器安装在接近主楼外墙的一侧,附近40m以内有可供取水的室外消火栓或消防水池。 3.2.1.2 水泵接合器的规格应根据设计选定,有三种类型:地下型、地上型、墙壁型(安装形式见图3.2.1.2(1)、图3.2.1.2(2)、图3.2.1.2(3))。其安装位置应有明显标志,阀门位置应便于操作,接合器附近不得有障碍物。安全阀应按系统工作压力确定压力,防止外来水源压力过高破坏室内管网及部件,接合器应有泄水阀。 3.2.2 室外消火栓安装 3.2.2.1 严格检查消火栓的各处开关是否灵活、严密、吻合,所配带的附属设备配件是否齐全。 3.2.2.2 室外地下消火栓应砌筑消火栓井,室外地上消火栓应砌筑消火栓阀门井。消火栓井的规格见全国通用给水排水标准图集。在高级及一般路面上,井盖上表面同路面相平,允许偏差±5mm,无正规 中国化...
