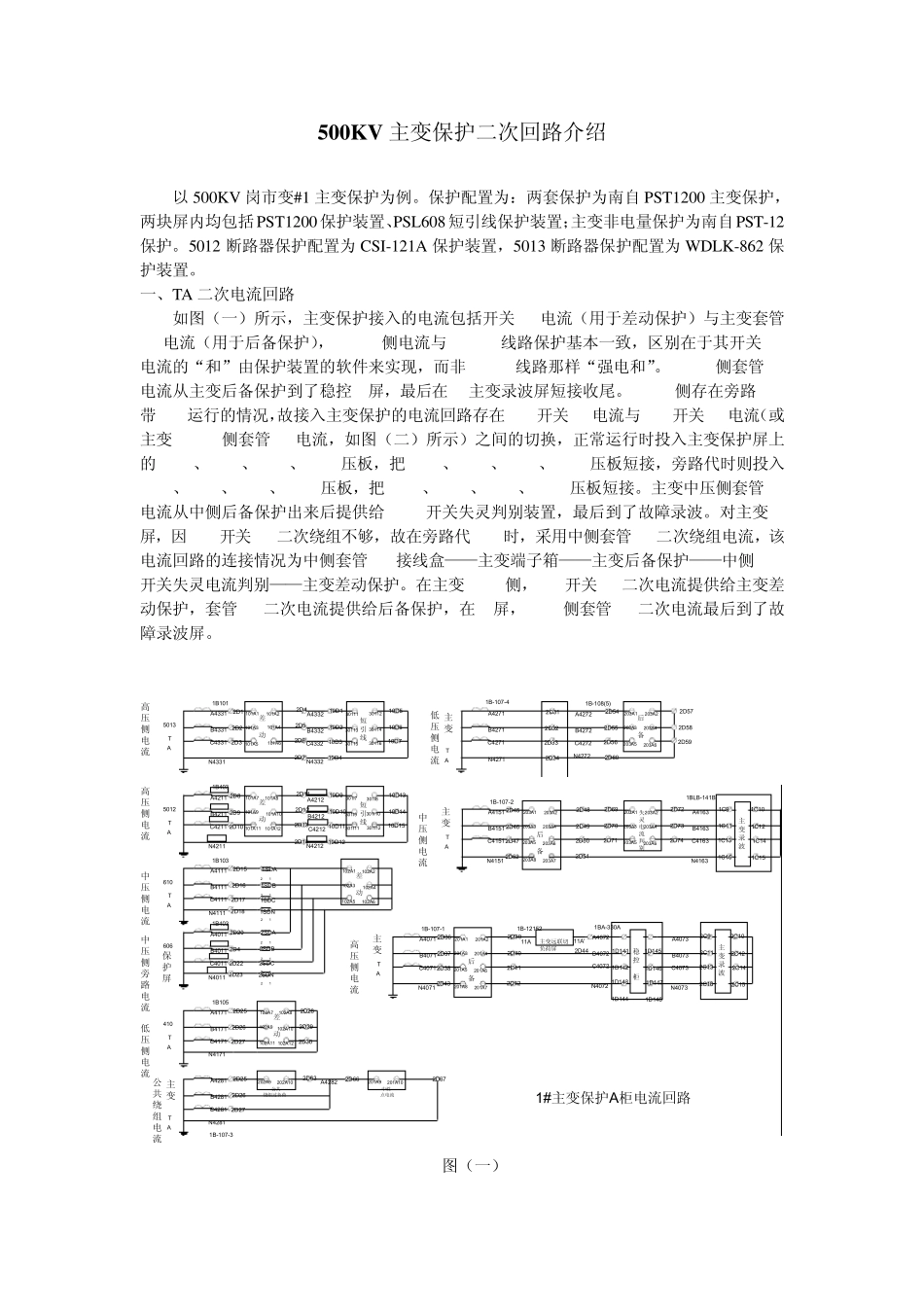

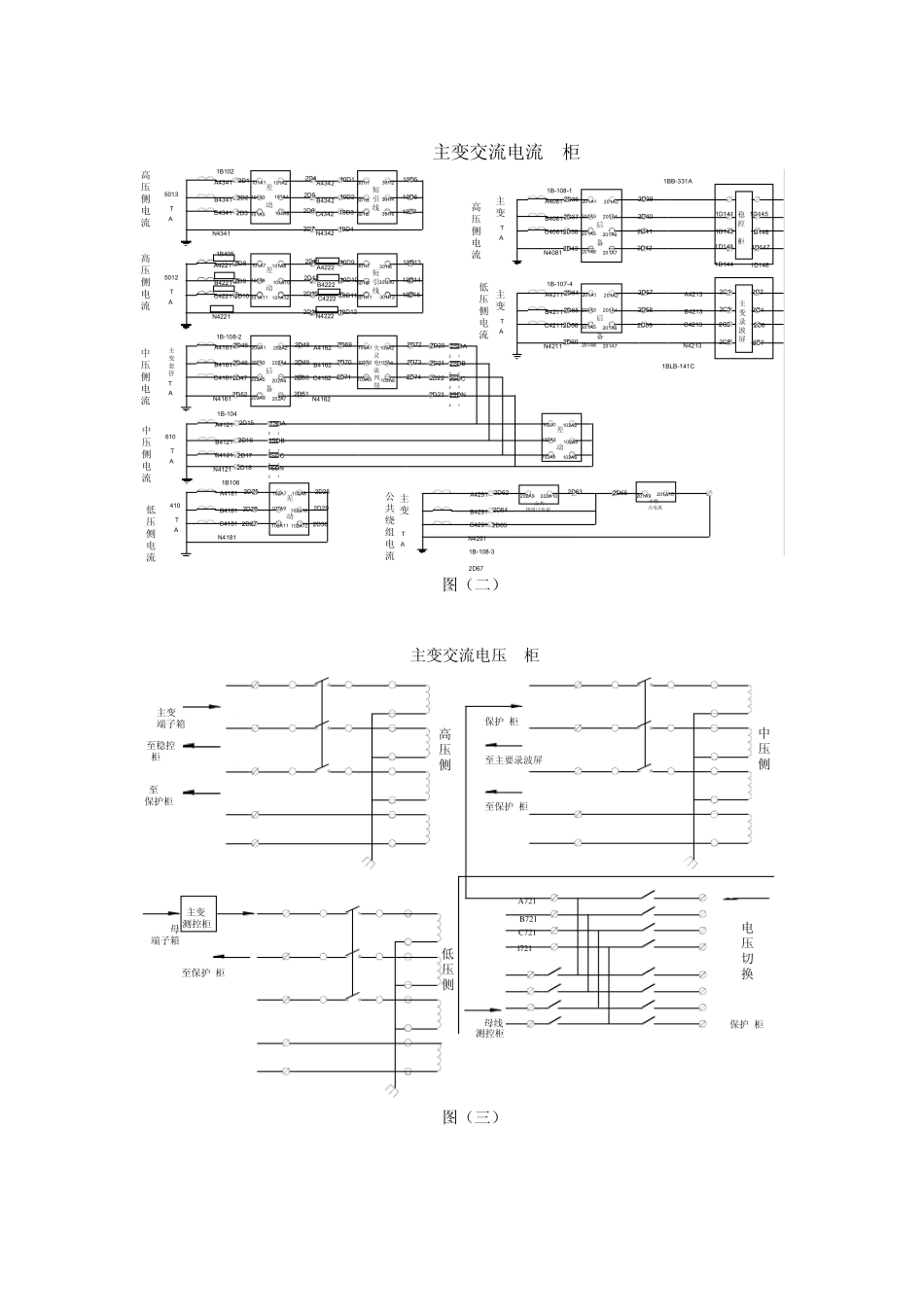

500KV 主变保护二次回路介绍 以 500KV 岗市变#1 主变保护为例。保护配置为:两套保护为南自 PST1200 主变保护,两块屏内均包括PST1200保护装置、PSL608 短引线保护装置;主变非电量保护为南自PST-12保护。5012 断路器保护配置为 CSI-121A 保护装置,5013 断路器保护配置为 W DLK-862 保护装置。 一、TA 二次电流回路 如图(一)所示,主变保护接入的电流包括开关 TA电流(用于差动保护)与主变套管TA电流(用于后备保护),500KV侧电流与 500KV线路保护基本一致,区别在于其开关 TA电流的“和”由保护装置的软件来实现,而非 500KV线路那样“强电和”。500KV侧套管 TA电流从主变后备保护到了稳控 A屏,最后在 1#主变录波屏短接收尾。220KV侧存在旁路 606带 610运行的情况,故接入主变保护的电流回路存在 610开关 TA电流与 606开关 TA电流(或主变 220KV侧套管 TA电流,如图(二)所示)之间的切换,正常运行时投入主变保护屏上的 1SDA、1SDB、1SDC、1SDN压板,把 2SDA、2SDB、2SDC、2SDN压板短接,旁路代时则投入2SDA、2SDB、2SDC、2SDN压板,把 1SDA、1SDB、1SDC、1SDN压板短接。主变中压侧套管 TA电流从中侧后备保护出来后提供给 610开关失灵判别装置,最后到了故障录波。对主变 B屏,因 606开关 TA二次绕组不够,故在旁路代 610时,采用中侧套管 TA二次绕组电流,该电流回路的连接情况为中侧套管 TA接线盒——主变端子箱——主变后备保护——中侧 610开关失灵电流判别——主变差动保护。在主变 35KV侧,410开关 TA二次电流提供给主变差动保护,套管 TA二次电流提供给后备保护,在 B屏,35KV侧套管 TA二次电流最后到了故障录波屏。 21122112211221121B101A4331B4331C4331N43312D12D22D3101A1101A3101A5101A2101A4101A62D42D52D62D7A4332B4332C4332N433210D110D210D310D430111301123011330114301153011610D510D610D75013TA高压侧电流I1#主变保护A柜电流回路差动短引线短引线差动高压侧电流IIAT501210D1510D1410D13301I12301I11301I10301I9301I8301I710D1210D1110D1010D9N4212C4212B4212A42122D142D132D122D11101A12101A10101A8101A11101A9101A72D102D92D8N4211C4211B4211A42111B403C4111B4111A41111B103N41112D152D162D17610TA中压侧电流2D181SDA1SDB1SDC1SDN102A1102A3102A5102A6102A4102A2差动中压侧旁路电流606保护屏1B403A4011B4011C4011N40112D42D202D222D232SDA2SDB2SDC2SDN1B105A4171B...
