500KV变电站保护配置

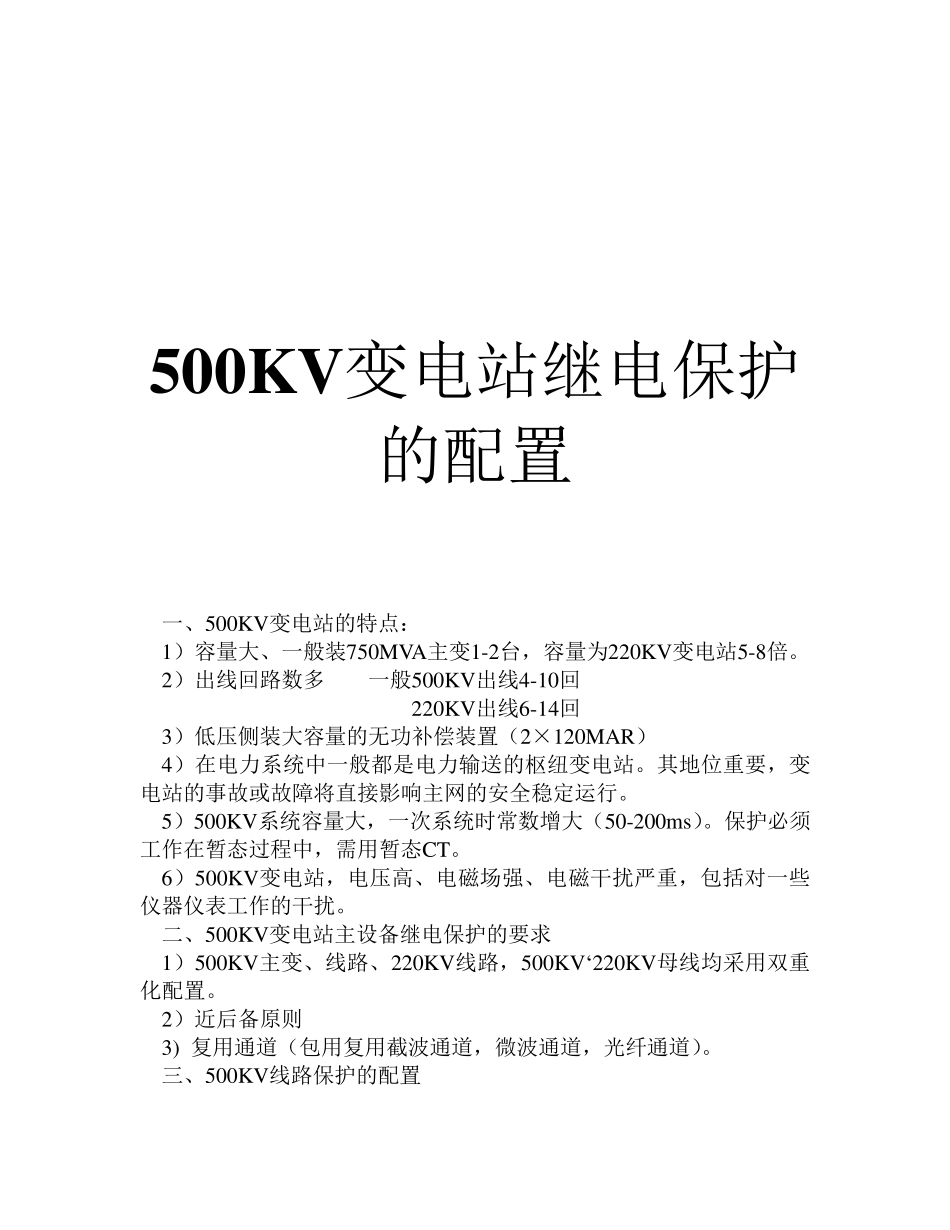

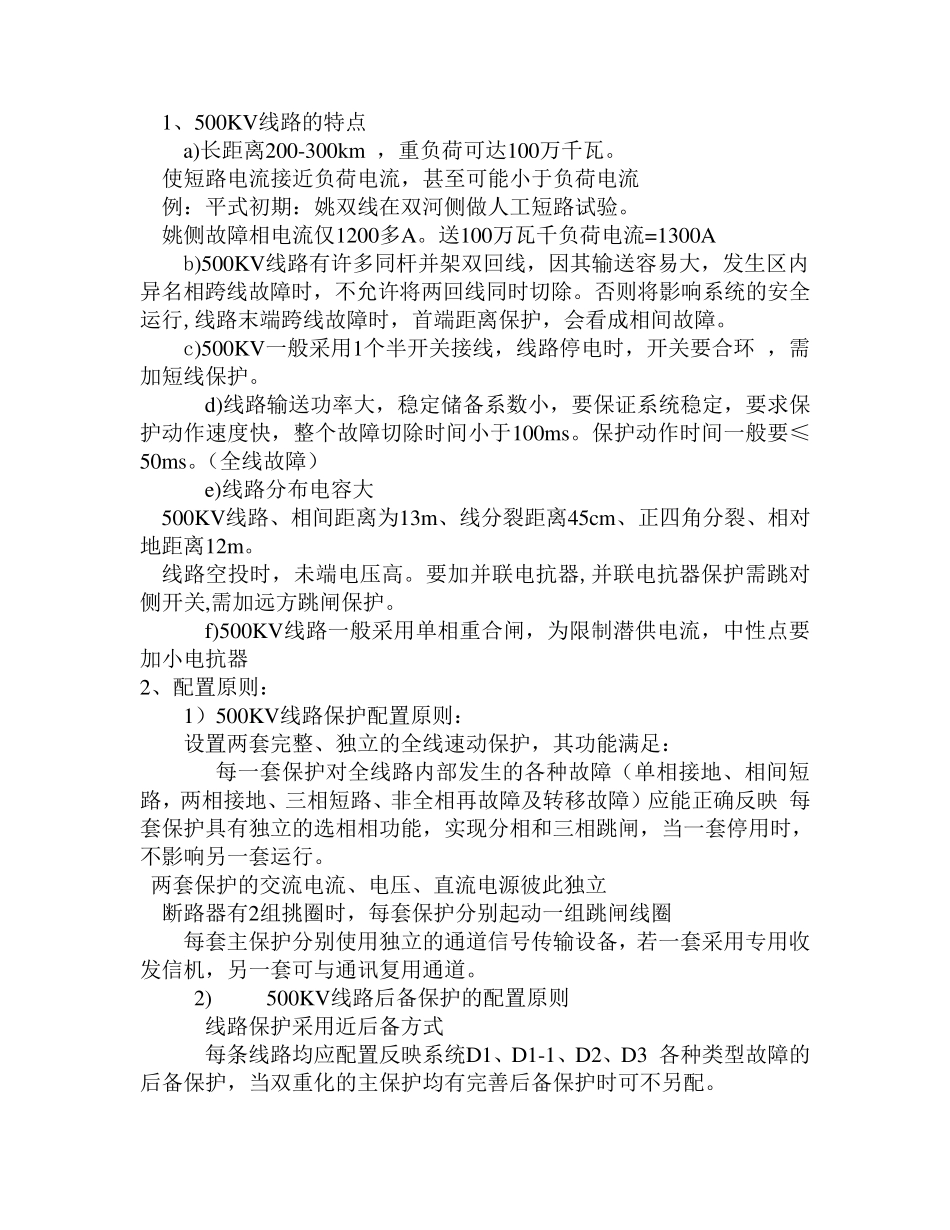

500KV变电站继电保护的配置 一、500KV变电站的特点： 1）容量大、一般装750MVA主变1-2台，容量为220KV变电站5-8倍。 2）出线回路数多 一般500KV出线4-10回 220KV出线6-14回 3）低压侧装大容量的无功补偿装置（2×120MAR） 4）在电力系统中一般都是电力输送的枢纽变电站。其地位重要，变电站的事故或故障将直接影响主网的安全稳定运行。 5）500KV系统容量大，一次系统时常数增大（50-200ms）。保护必须工作在暂态过程中，需用暂态CT。 6）500KV变电站，电压高、电磁场强、电磁干扰严重，包括对一些仪器仪表工作的干扰。 二、500KV变电站主设备继电保护的要求 1）500KV主变、线路、220KV线路，500KV‘220KV母线均采用双重化配置。 2）近后备原则 3) 复用通道（包用复用截波通道，微波通道，光纤通道）。 三、500KV线路保护的配置 1、500KV线路的特点 a)长距离200-300km ，重负荷可达100万千瓦。 使短路电流接近负荷电流，甚至可能小于负荷电流 例：平式初期：姚双线在双河侧做人工短路试验。 姚侧故障相电流仅1200多A。送100万瓦千负荷电流=1300A b)500KV线路有许多同杆并架双回线，因其输送容易大，发生区内异名相跨线故障时，不允许将两回线同时切除。否则将影响系统的安全运行,线路末端跨线故障时，首端距离保护，会看成相间故障。 c)500KV一般采用1个半开关接线，线路停电时，开关要合环 ，需加短线保护。 d)线路输送功率大，稳定储备系数小，要保证系统稳定，要求保护动作速度快，整个故障切除时间小于100ms。保护动作时间一般要≤50ms。（全线故障） e)线路分布电容大 500KV线路、相间距离为13m、线分裂距离45cm、正四角分裂、相对地距离12m。 线路空投时，未端电压高。要加并联电抗器,并联电抗器保护需跳对侧开关,需加远方跳闸保护。 f)500KV线路一般采用单相重合闸，为限制潜供电流，中性点要加小电抗器 2、配置原 则： 1）500KV线路保护配置原 则： 设 置两套 完 整、独 立 的全线速动保护，其功能满 足 ： 每 一套 保护对全线路内部 发生的各 种 故障（单相接地、相间短路，两相接地、三 相短路、非 全相再 故障及 转 移 故障）应 能正确 反 映 每套 保护具 有独 立 的选 相相功能，实 现 分相和 三 相跳闸，当 一套 停用时，不影响另 一套 运行。 两套 保护的交 流电流、电压、直 流电源 彼 此 独 立 断 路器有2组 挑 圈 时，每 套 保护分别 起 ...
