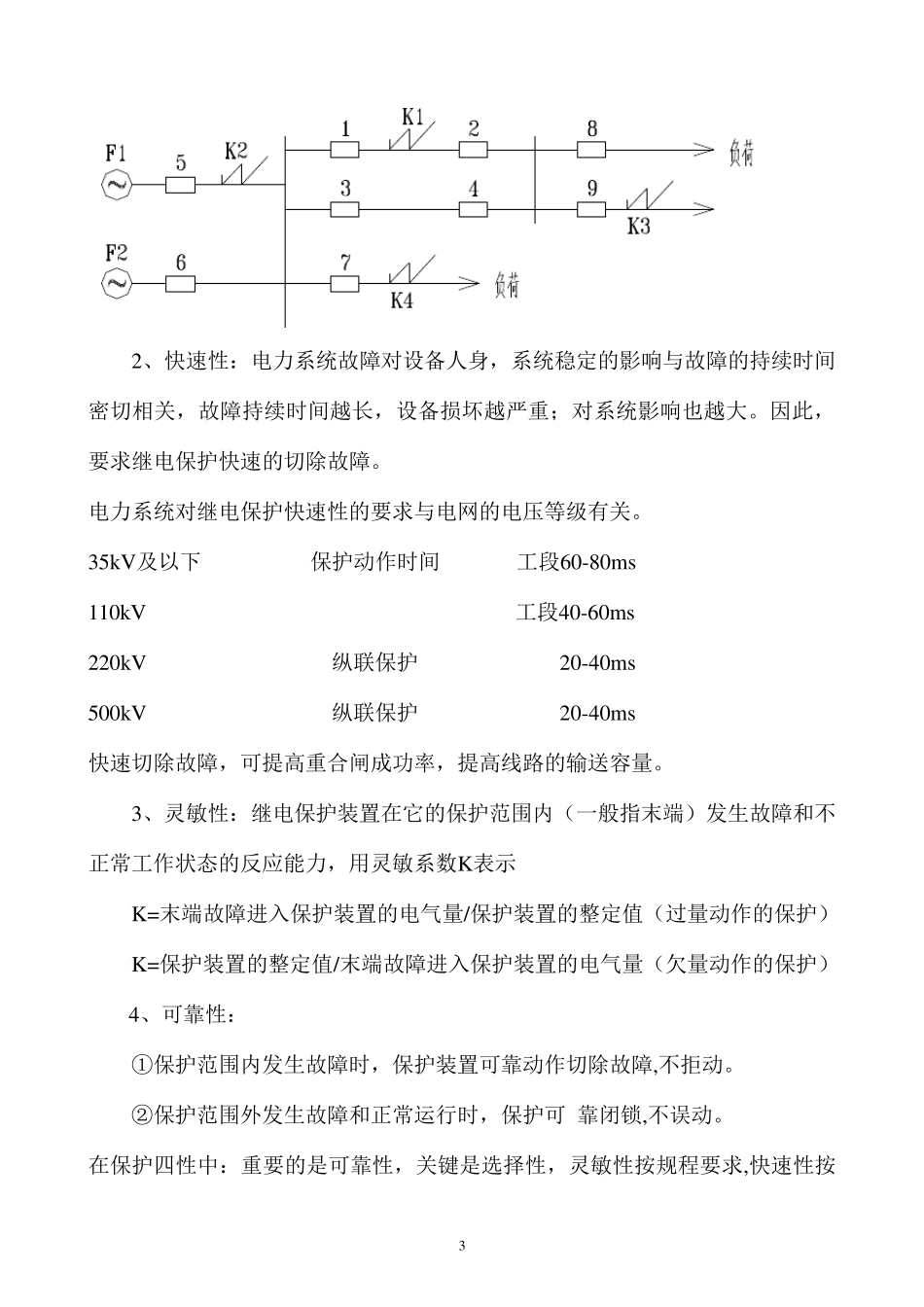

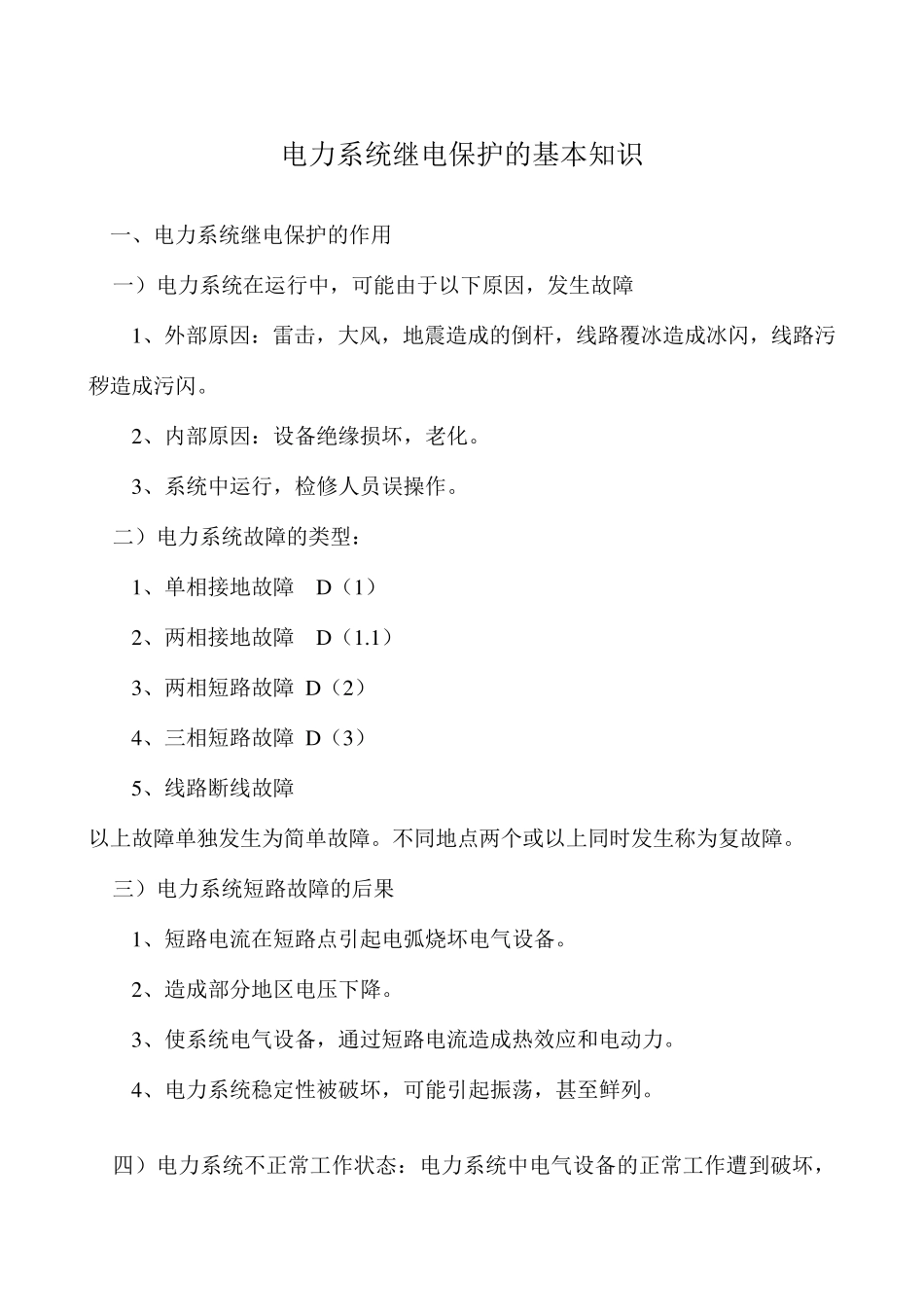

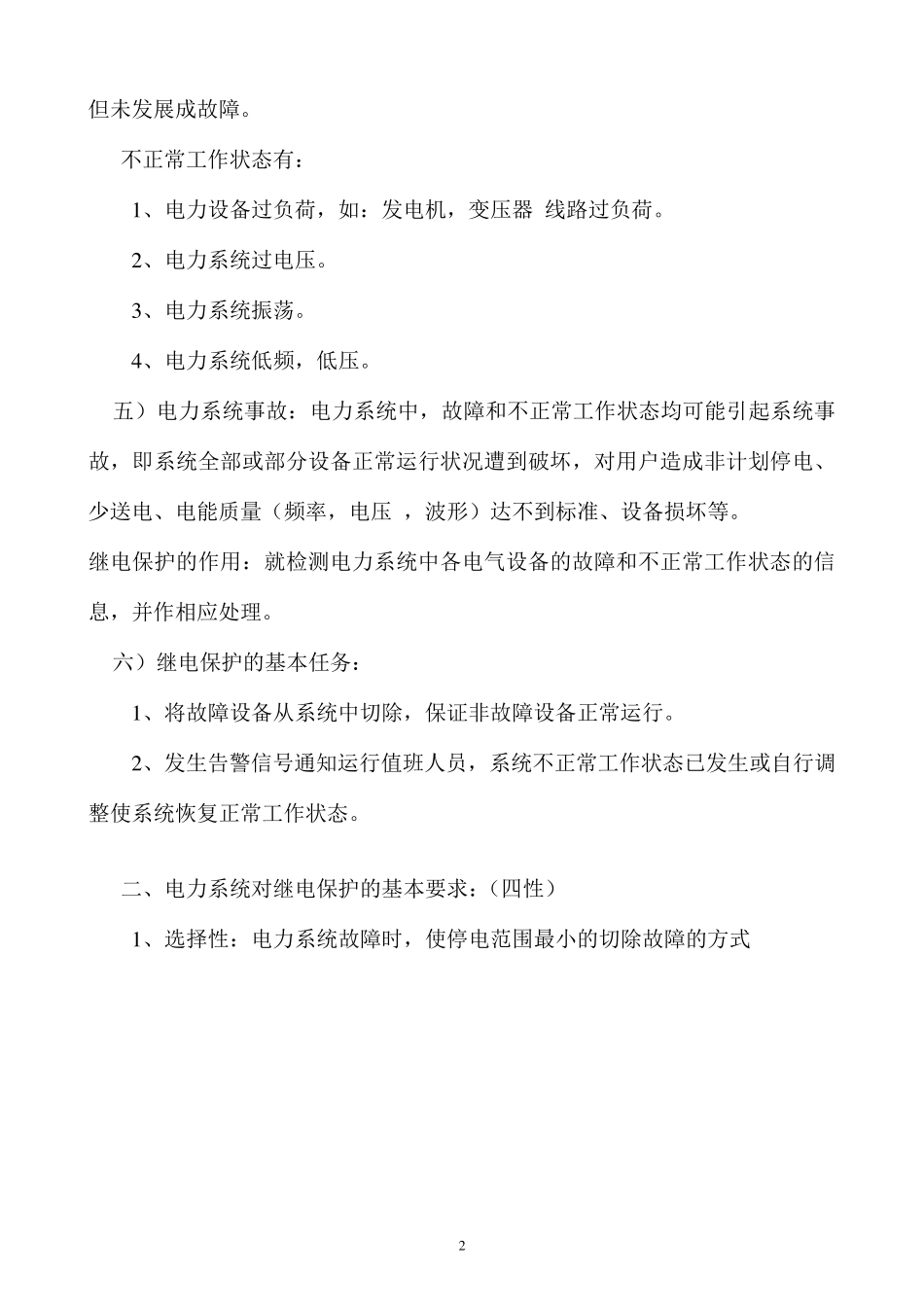

电力系统继电保护的基本知识 一、电力系统继电保护的作用 一)电力系统在运行中,可能由于以下原因,发生故障 1、外部原因:雷击,大风,地震造成的倒杆,线路覆冰造成冰闪,线路污秽造成污闪。 2、内部原因:设备绝缘损坏,老化。 3、系统中运行,检修人员误操作。 二)电力系统故障的类型: 1、单相接地故障 D (1) 2、两相接地故障 D (1.1) 3、两相短路故障 D (2) 4、三相短路故障 D (3) 5、线路断线故障 以上故障单独发生为简单故障。不同地点两个或以上同时发生称为复故障。 三)电力系统短路故障的后果 1、短路电流在短路点引起电弧烧坏电气设备。 2、造成部分地区电压下降。 3、使系统电气设备,通过短路电流造成热效应和电动力。 4、电力系统稳定性被破坏,可能引起振荡,甚至鲜列。 四)电力系统不正常工作状态:电力系统中电气设备的正常工作遭到破坏, 2 但未发展成故障。 不正常工作状态有: 1 、电力设备过负荷,如:发电机,变压器 线路过负荷。 2 、电力系统过电压。 3 、电力系统振荡。 4 、电力系统低频,低压。 五)电力系统事故:电力系统中,故障和不正常工作状态均可能引起系统事故,即系统全部或部分设备正常运行状况遭到破坏,对用户造成非计划停电、少送电、电能质量(频率,电压 ,波形)达不到标准、设备损坏等。 继电保护的作用:就检测电力系统中各电气设备的故障和不正常工作状态的信息,并作相应处理。 六)继电保护的基本任务: 1 、将故障设备从系统中切除,保证非故障设备正常运行。 2 、发生告警信号通知运行值班人员,系统不正常工作状态已发生或自行调整使系统恢复正常工作状态。 二、电力系统对继电保护的基本要求:(四性) 1 、选择性:电力系统故障时,使停电范围最小的切除故障的方式 3 2、快速性:电力系统故障对设备人身,系统稳定的影响与故障的持续时间密切相关,故障持续时间越长,设备损坏越严重;对系统影响也越大。因此,要求继电保护快速的切除故障。 电力系统对继电保护快速性的要求与电网的电压等级有关。 35kV及以下 保护动作时间 工段60-80ms 110kV 工段40-60ms 220kV 纵联保护 20-40ms 500kV 纵联保护 20-40ms 快速切除故障,可提高重合闸成功率,提高线路的输送容量。 3、灵敏性:继电保护装置在它的保护范围内(一般指末端)发生故障和不正常工作状态的反应能力,用灵敏系数K表示 K=末端故障进入保护装置的电...
